Ancrage à contrepoids autoportant pour toit DBI-SALA 3M 2100215

Ancrage à contrepoids autoportant pour toit DBI-SALA 3M 2100215

Code d'achat 3M 7012818265, modèle 2100215.

L'ancrage à contrepoids autoportant pour toit DBI-SALA 3M 2100215 est un point d'ancrage réutilisable et repositionnable conçu pour les toits plats ou inclinés jusqu'à 5 degrés (bois, béton, bitume). Fabriqué en acier résistant à la corrosion, il se fixe par contrepoids autoportant et crée un point de raccordement sûr pour un système antichute individuel. Capacité : 310 lb (141 kg).

Avantages de l'ancrage DBI-SALA

• Ancrage à contrepoids autoportant : crée un point d'ancrage sans perçage ni fixation dans la toiture.

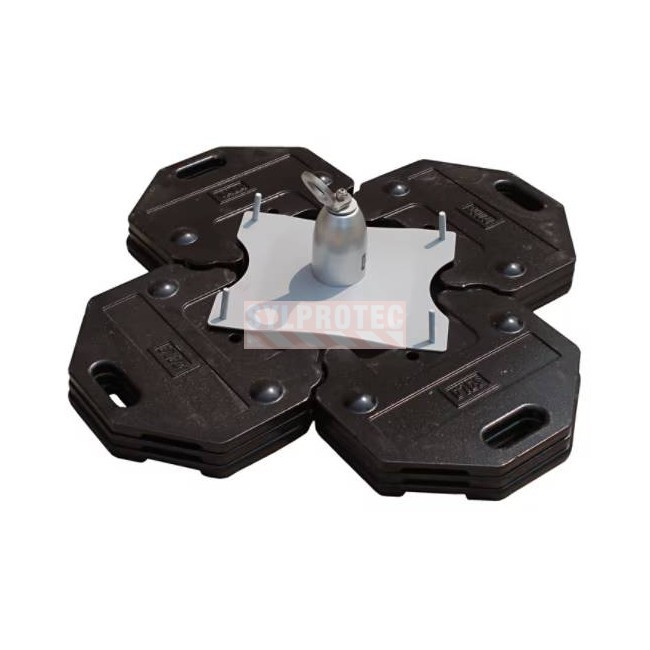

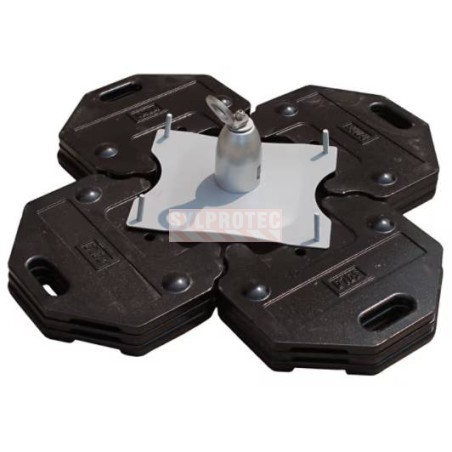

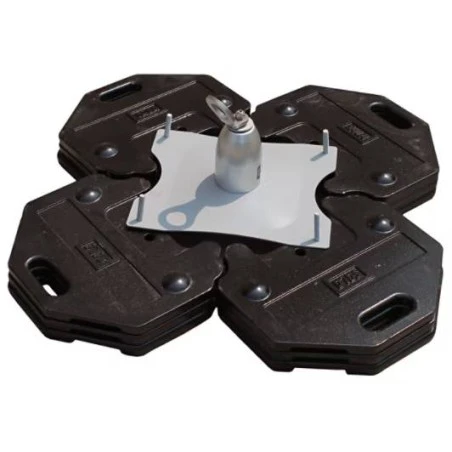

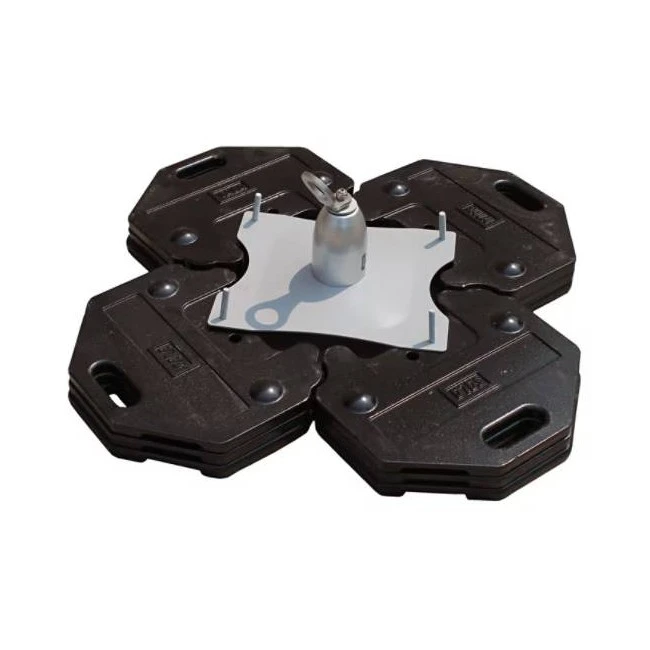

• Base en croix recevant des contrepoids amovibles ; l'unité d'ancrage centrale porte l'anneau en acier (voir photo).
• Convient aux toits plats ou inclinés jusqu'à 5 degrés, sur bois, béton ou bitume.
• Construction en acier et en aluminium résistant à la corrosion pour la durabilité en conditions difficiles.
• Compatible avec divers systèmes antichute ; ne convient pas aux lignes de vie horizontales.
• Réutilisable et repositionnable : conception compacte et légère, retirée et réinstallée ailleurs facilement.
• Résistance de 22 kN (5000 lb) ; capacité de charge 310 lb (141 kg), un utilisateur.
• Conforme aux normes 29 CFR OSHA 1910.140 et 1926.502.

Caractéristiques techniques de l'ancrage

• Marque : DBI-SALA.
• Matériau : acier, aluminium.
• Type de fixation : contrepoids autoportant.
• Type d'installation : réutilisable et repositionnable.
• Capacité : 310 lb (141 kg).
• Conformité : OSHA 1910.140 et 1926.502.
• Poids : 16,16 lb / 7,3 kg (unité d'ancrage ; contrepoids en sus).

Applications de l'ancrage de toit

Construction, industrie générale, exploitation minière et industrie pétrolière et gazière. Conçu pour créer un point d'ancrage réutilisable et repositionnable sur des toits plats ou inclinés jusqu'à 5 degrés (bois, béton, bitume) et servir de point de raccordement à un système d'arrêt de chute ou de retenue.

Installation de l'ancrage antichute

L'ancrage se fixe par contrepoids autoportant sur la structure, conformément aux instructions écrites du fabricant. Choisir un emplacement capable de supporter les charges exigées et confier l'installation à une personne compétente. Une fois posé, raccorder le système antichute individuel au point de fixation de l'ancrage.

Inspection de l'ancrage

Avant chaque usage, vérifier l'état de l'ancrage : corrosion, déformation, fissures, éléments de fixation desserrés. Retirer immédiatement du service tout ancrage endommagé ou ayant arrêté une chute, puis le faire évaluer par une personne compétente.

Entretien de l'ancrage en acier

Nettoyer à l'eau tiède avec un chiffon, sans abrasif ni produit chimique corrosif. Laisser sécher à l'air. Entreposer dans un endroit sec et protéger les surfaces métalliques de la corrosion.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'ancrage de toit DBI-SALA

Sur quelle surface cet ancrage s'installe-t-il ?

Sur les toits plats ou inclinés jusqu'à 5 degrés (bois, béton, bitume).

Cet ancrage est-il permanent ou réutilisable ?

Il s'agit d'un ancrage réutilisable et repositionnable.

Quelle charge cet ancrage supporte-t-il ?

Une capacité de 310 lb (141 kg).

Peut-on l'utiliser sur une ligne de vie horizontale ?

Non, cet ancrage ne convient pas aux lignes de vie horizontales.

Suggestions complémentaires d'équipement antichute

Travailler en hauteur, c'est vivre avec le vide sous les pieds à chaque geste. Une seconde d'inattention sur un toit, une nacelle ou une charpente peut devenir une chute de plusieurs mètres. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité (FPH140114XCALP) relié au point d'ancrage, des gants de protection (GS10KLX) adaptés à la tâche, des lunettes de sécurité (YA12E93103), un casque de protection orange (TA222) contre les chocs et une vêtement de travail ignifuge, une combinaison (V1766).

Pour bâtir le système antichute complet, associez cet ancrage à un harnais ExoFit (FPH140103XCAP),, relié par une longe à absorbeur d'énergie (FPL1246576C) ou un enrouleur autorétractable (FPLR3101507) ; complétez selon la surface avec un autre ancrage (FPA831). Prévoyez aussi un dispositif de sauvetage en hauteur Rollgliss R550 avec roue de manœuvre et levage intégré (FPLR550, corde de 325 pi), et balisez la zone de travail avec un ruban à barricade DANGER (ECT3YE7) et un cône de signalisation (EPTCONE).
