Câble serti Lad-Saf DBI-SALA 3M 1 x 7 en acier galvanisé pour ligne de vie verticale, 9,5 mm

Câble serti Lad-Saf DBI-SALA 3M 1 x 7 en acier galvanisé pour ligne de vie verticale, 9,5 mm

Codes d'achat 3M : série 7100184340 et suivants, modèles Lad-Saf 6104010 à 6104300 (câble 1 x 7 galvanisé, 10 à 300 pi).

Offert en 26 longueurs de câble, de 10 pi (3 m) à 300 pi (91,4 m). Sélectionnez la longueur voulue dans le menu déroulant.

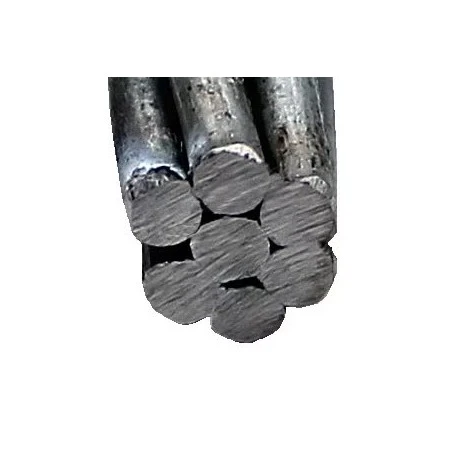

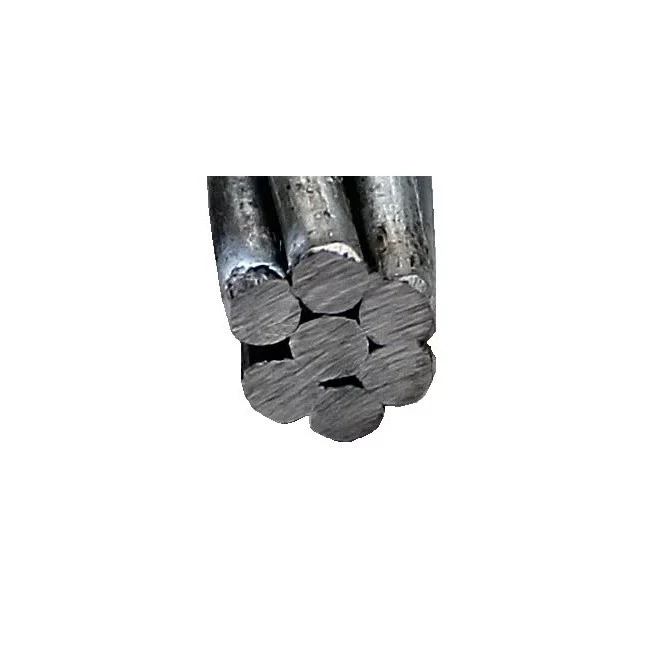

Le câble serti Lad-Saf DBI-SALA 3M est le cœur du système de sécurité vertical Lad-Saf : c'est la ligne de vie fixe sur laquelle coulisse le manchon détachable du grimpeur. Ce câble de 9,5 mm (3/8 po) est de construction 1 x 7, un seul toron de sept brins d'acier galvanisé, préformé « regular lay ». Robuste, économique et très résistant à l'abrasion, il offre une résistance minimale à la rupture de 15 400 lb (68,5 kN) et convient aux installations en milieu standard. Offert en longueurs de 10 à 300 pi, il est serti en usine et prêt à installer.

Avantages du câble Lad-Saf 1 x 7 galvanisé

• Construction 1 x 7 : peu de brins plus gros, câble rigide et très résistant à l'abrasion et à la rupture
• Résistance minimale à la rupture de 15 400 lb (68,5 kN)
• Acier galvanisé protégé par une couche de zinc : coût modéré, parfait en usage général
• Câble serti en usine, prêt à monter sur la tête du système
• Diamètre 9,5 mm (3/8 po) conforme à la norme fédérale RR-W-410
• Vaste choix de longueurs, de 10 à 300 pi, pour s'ajuster à la hauteur de l'échelle

Caractéristiques du câble serti 1 x 7 galvanisé

• Diamètre : 9,5 mm (3/8 po)
• Construction : 1 x 7 (un toron de sept brins), préforme gauche « regular lay »
• Métal : acier galvanisé
• Résistance minimale à la rupture : 15 400 lb (68,5 kN)
• Sertissage : câble prédécoupé et préserti en usine
• Type d'installation : permanent
• Conforme à la norme fédérale RR-W-410 ; s'inscrit dans un système conforme ANSI Z359.16 lorsqu'il est utilisé avec un manchon détachable Lad-Saf X2 ou X3

Rôle du câble dans le système vertical Lad-Saf

Le câble est la ligne de vie fixe du système Lad-Saf : le manchon détachable de l'utilisateur y coulisse et se bloque instantanément en cas de chute. Le câble se fixe à la tête du système en haut de l'échelle et se tend en bas, tandis que des guides de câble le maintiennent le long du parcours, à raison d'un guide tous les 30 pi environ.

Cohérence du métal sur tout le système Lad-Saf

Un système Lad-Saf s'assemble avec un seul et même métal du haut en bas. On ne marie jamais une tête galvanisée à un câble inoxydable, ni un câble à des guides d'un autre métal, afin d'éviter la corrosion galvanique et de garantir la longévité. Pour un assemblage galvanisé cohérent, associez ce câble 1 x 7 galvanisé à une tête de système galvanisée et à des guides de câble galvanisés.

Choisir entre le câble 1 x 7 et le 7 x 19

La construction 1 x 7 réunit peu de brins plus gros : le câble est plus rigide, très résistant à l'abrasion et à la rupture, un peu plus raide à manipuler. La construction 7 x 19 multiplie les fins brins pour un câble plus souple et maniable, avec une résistance à la rupture un peu inférieure. Choisissez le 1 x 7 galvanisé pour la robustesse et l'économie en milieu standard.

Chantiers et secteurs pour le câble Lad-Saf galvanisé

Accès vertical sur échelles fixes dans les services publics, l'énergie éolienne, l'industrie pétrolière et gazière, le transport d'énergie, les télécommunications et l'entretien de structures industrielles.

Inspection du câble serti Lad-Saf

Inspectez le câble avant chaque utilisation : vérifiez l'absence de brins rompus, de coques, de corrosion, d'usure ou de dommage aux sertissages d'extrémité. Retirez du service tout câble endommagé et faites vérifier le système par une personne compétente selon la fréquence exigée par le fabricant 3M et la réglementation provinciale applicable.

Entretien du câble antichute galvanisé

Gardez le câble propre et sec, à l'abri des produits chimiques agressifs. Rangez-le à plat ou enroulé sans coque. Toute réparation ou remplacement de composant doit être réalisé par 3M DBI-SALA ou une personne qualifiée.

FAQ sur le câble serti Lad-Saf 1 x 7 galvanisé

Quel manchon utiliser avec ce câble ?

Un manchon détachable Lad-Saf X2 ou X3 : il est requis pour la conformité du système à la norme ANSI Z359.16.

Combien de guides de câble prévoir ?

Un guide tous les 20 à 40 pi, la recommandation étant d'un guide par 30 pi.

Puis-je mélanger galvanisé et inoxydable ?

Non : tout le système doit être du même métal pour éviter la corrosion galvanique.

Quelle est la résistance à la rupture du câble ?

Sa résistance minimale à la rupture est de 15 400 lb (68,5 kN), pour une construction 1 x 7 en acier galvanisé de 9,5 mm.

Quelle longueur choisir ?

Le câble est offert de 10 à 300 pi ; choisissez la longueur correspondant à la hauteur de l'échelle et à la configuration de votre système Lad-Saf, en la sélectionnant dans le menu déroulant.

Suggestions complémentaires d'équipement antichute

Le monteur de lignes passe ses journées en hauteur sur des pylônes et des structures verticales. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité de classe L à anneau sternal (FPH111317XCALP) qui le garde face à l'échelle, des gants anti-coupure (GSTXFNVB), des lunettes de sécurité (YA11515), un casque de protection (TA82) retenu par sa mentonnière (TA14CS), un vêtement de haute visibilité (V486) et une protection auditive, des bouchons.

Pour bâtir votre système de sécurité vertical Lad-Saf autour de ce câble, prévoyez d'abord les composants qui s'y montent directement : le système de sécurité vertical par câble avec ses supports haut et bas (FPLS6100219) ; le coulisseau (aussi appelé manchon) détachable X3 qui coulisse sur le câble (FPACC5000338) ; et l'étiquette et les instructions du système (FPLS6100252).

Complétez ensuite avec les guides et accessoires galvanisés cohérents avec le câble : le guide de câble pour poteau (FPLS6100136) ; le guide intermédiaire pour pylône galvanisé (FPLS6100430) ; le guide de câble de fin ligne (FPLS61005XX) ; le contrepoids souple de ligne de vie (FPLS5901583). Prévoyez aussi un dispositif de sauvetage en hauteur RollGliss R550 (FPLR550) à descente contrôlée, et balisez la zone au pied de l'échelle avec un ruban de signalisation DANGER (ECT3RE9).
