Guide de câble intermédiaire Lad-Saf DBI-SALA 3M 6100430 pour pylône d'acier, galvanisé, 6,9 x 1,5 x 1,2 po

Guide de câble intermédiaire Lad-Saf DBI-SALA 3M 6100430 pour pylône d'acier, galvanisé, 6,9 x 1,5 x 1,2 po

Code d'achat 3M : 7100311192, modèle : 6100430

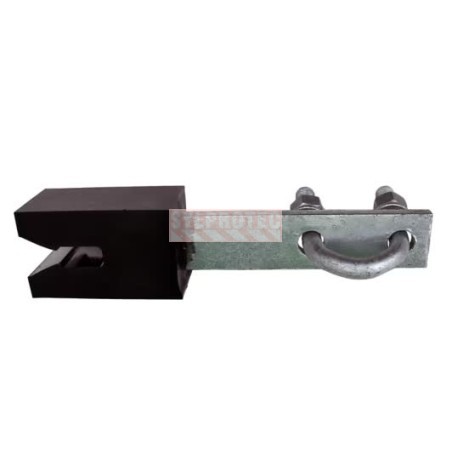

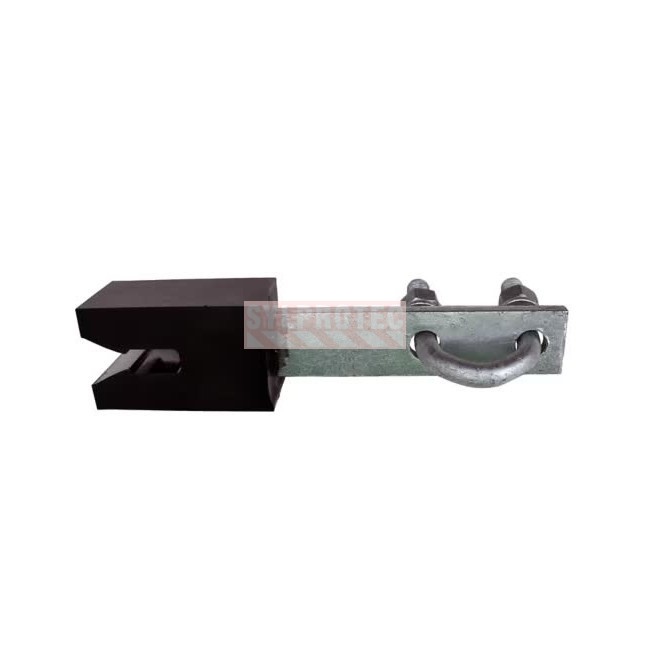

Le guide de câble intermédiaire Lad-Saf DBI-SALA 3M 6100430 est un guide contournable conçu pour les systèmes de sécurité verticaux à câble flexible Lad-Saf. Il stabilise le câble d'acier le long de la zone d'ascension et réduit son ballant. Ce guide non métallique empêche le contact métal sur métal, ce qui protège le câble contre l'usure. Son matériel de montage galvanisé est robuste et résistant à la corrosion, pour une installation rapide, facile et sécuritaire.

Le 6100430 se fixe par boulonnage à une structure en acier (poteau/pylône). Ce guide fait partie d'un système modulaire : le support supérieur, le support inférieur, les supports de guide de câble, le câble et le coulisseau (aussi appelé manchon) se commandent séparément. Le système complet peut accueillir jusqu'à 4 travailleurs et offre une capacité de 141 kg (310 lb) par utilisateur.

Avantages du guide de câble Lad-Saf 6100430

• Guide de câble intermédiaire contournable pour système vertical Lad-Saf
• Se fixe par boulonnage à une structure en acier (poteau ou pylône)
• Conçu pour les structures verticales en acier (poteaux et pylônes)
• Guide non métallique qui empêche le contact métal sur métal
• Matériel de montage galvanisé, robuste et résistant à la corrosion
• Installation rapide, facile et sécuritaire

Caractéristiques du guide de câble intermédiaire 6100430

• Type de produit : guide de câble intermédiaire contournable
• Type de structure : poteau en acier
• Nombre d'utilisateurs du système : 1 à 4
• Capacité de charge du système : 310 lb (141 kg) par utilisateur
• Matériau du matériel de montage : acier galvanisé
• Type de fixation : à boulon de fixation
• Type d'installation : permanent
• Dimensions : 6,9 x 1,5 x 1,2 po (17,5 x 3,8 x 3 cm)
• Poids : 0,5 lb (0,2 kg)
• Conforme aux normes ANSI A14.3-1992, OSHA 1910.27 et FAA RR-S-001301

Rôle du guide de câble dans le système vertical Lad-Saf

Sur un système de sécurité vertical à câble, les guides de câble maintiennent la ligne de vie alignée le long de la structure et limitent le ballant. Le 6100430 assure cette fonction sur les structures verticales en acier. Sa surface de contact non métallique préserve le câble d'acier de l'usure. Le nombre et l'espacement des guides sont déterminés selon les instructions du fabricant 3M et la configuration du système.

Compatibilité et montage du guide sur structure en acier

Le guide 6100430 se boulonne à une structure verticale en acier (poteau ou pylône). Il fait partie d'un système Lad-Saf dont la configuration exacte (supports, nombre de guides selon la hauteur) doit être validée avec une personne compétente et selon les instructions du fabricant 3M.

Chantiers et secteurs

• Accès vertical sur poteaux et pylônes en acier
• Télécommunications, services publics et transport d'énergie
• Construction, industrie générale, industrie pétrolière et gazière
• Configurations personnalisées de systèmes Lad-Saf

Inspection du guide de câble intermédiaire Lad-Saf

Avant chaque utilisation, inspecter le guide, son support de fixation, le boulonnage et le câble d'acier qu'il stabilise. Vérifier l'absence de corrosion, de fissure, de déformation, d'usure ou de fixation desserrée. Tout composant endommagé doit être retiré du service. Une inspection formelle par une personne compétente autre que l'utilisateur est requise au moins une fois l'an, selon les instructions du fabricant 3M et la réglementation provinciale applicable.

Entretien du guide de câble galvanisé Lad-Saf

Nettoyer le guide à l'eau et au savon doux, puis le laisser sécher à l'air. Protéger le matériel galvanisé contre l'humidité prolongée et l'entreposer dans un endroit propre et sec pour préserver sa résistance à la corrosion. Ne pas modifier le guide ni son support. Respecter les instructions du manuel d'utilisation 3M pour la fréquence et la méthode d'entretien.

FAQ sur le guide de câble Lad-Saf 6100430

Sur quoi se fixe ce guide ?

Il se fixe par boulonnage à une structure verticale en acier (poteau ou pylône), selon la configuration du système Lad-Saf.

Le guide est-il métallique ?

Sa surface de contact est non métallique pour empêcher le contact métal sur métal et protéger le câble d'acier ; le matériel de montage est en acier galvanisé.

Combien de guides intermédiaires faut-il ?

Le nombre et l'espacement des guides dépendent de la hauteur et de la configuration ; référez-vous aux instructions du fabricant 3M et validez avec une personne compétente.

Combien de travailleurs le système peut-il accueillir ?

Le système complet Lad-Saf peut accueillir jusqu'à 4 travailleurs, avec une capacité de 310 lb (141 kg) par utilisateur.

À quelles normes ce guide est-il conforme ?

Il est conçu pour répondre aux normes ANSI A14.3-1992, OSHA 1910.27 et FAA RR-S-001301, et à l'ANSI Z359.16 lorsque le système est utilisé avec un coulisseau amovible Lad-Saf X2 ou X3.

Suggestions complémentaires d'équipement antichute

Le couvreur industriel accède aux toitures par des échelles verticales fixes, exposé aux chutes de grande hauteur. Un faux mouvement ou un équipement inadapté suffit à transformer une ascension de routine en chute grave. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité de classe L à anneau sternal (FPH111315XCALP) qui le garde face à l'échelle, des gants anti-coupure (GSTAFGFNT), des lunettes de sécurité (YA12E90801), un casque de protection (TA82) retenu par sa mentonnière (TA14CS), un vêtement de haute visibilité (V5999FJ) et une protection auditive, des bouchons (OA101D).

Pour bâtir le système antichute vertical complet, associez ce produit aux autres composants de la gamme Lad-Saf : coulisseau (aussi appelé manchon) Lad-Saf X3 (FPA5000338) ; contrepoids souple de ligne de vie (FPA5901583) ; système Lad-Saf (FPA6100219) ; guide de câble pour poteau en acier inoxydable (FPA6100136) ; étiquette et instructions du système (FPA6100252) ; guide de câble intermédiaire galvanisé ou inoxydable ; guide de câble de fin de ligne. Prévoyez aussi un dispositif de sauvetage en hauteur RollGliss R550 (FPLR5503325) à descente contrôlée, et balisez la zone au pied de la structure avec un ruban de signalisation DANGER (ECT3RE9).
