LUMRC
Ce produit n'est plus en stock
Date de disponibilité:

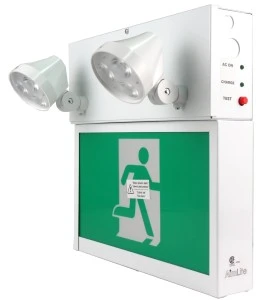

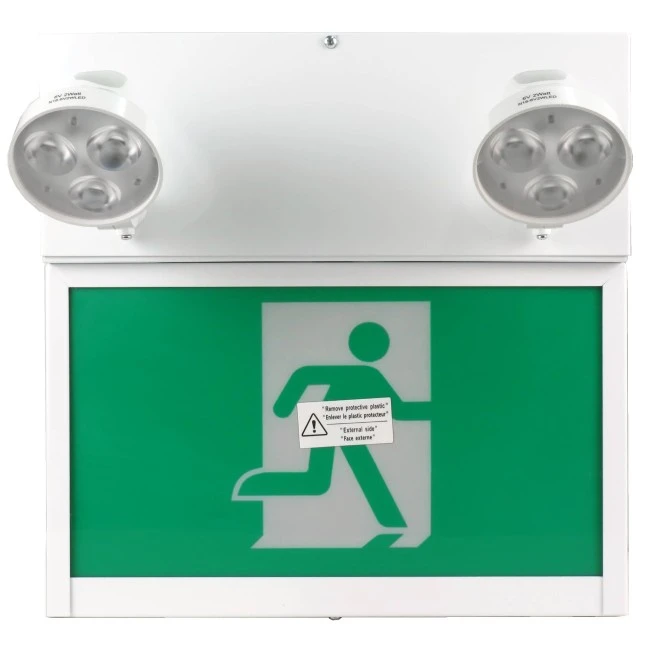

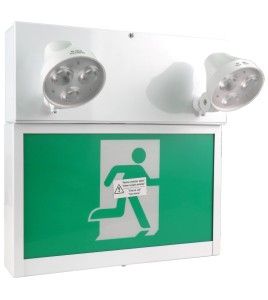

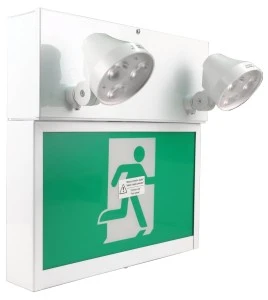

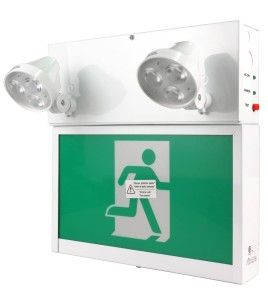

Unité d’éclairage d’urgence combo avec le pictogramme vert « personne qui court » (Running Man) pour indiquer une sortie de secours et 2 phares.
Illumination entièrement par DEL. Boîtier robuste en acier émaillé blanc de calibre 20. Phares en thermoplastique blanc. Modèle avec batterie interne (accumulateur).
Fabriquée par Aimlite. Code de produit du fabricant : CSRP-2L.
Conformité :
Conforme aux normes internationales ISO 7010:2011 Symboles graphiques – Couleurs de sécurité et signaux de sécurité – Signaux de sécurité enregistrés et ISO 3864-1:2011 Symboles graphiques – Couleurs de sécurité et signaux de sécurité – Partie 1 : Principes de conception pour les signaux de sécurité et les marquages de sécurité.
Certifiée conforme à la norme canadienne CSA 22.2 No. 141-15 Équipement d’éclairage d’urgence et CSA C860 Performance des enseignes de sortie à éclairage interne.
Le pictogramme vert a été adopté dans le Code national du bâtiment du Canada en 2010. La version 2015, article 3.4.5.1 (2)(b)(c), exige la conformité aux normes ISO 3864-1 et ISO 7010. Le pictogramme vert remplace les traditionnelles enseignes lumineuses SORTIE rouges.
En temps normal, le pictogramme vert est allumé en permanence pour indiquer une sortie de secours. En cas de panne de courant, les deux phares s’allument automatiquement pour éclairer le parcours d’évacuation et le pictogramme vert reste allumé.
Alimentation électrique :
Cette unité nécessite une alimentation continue de 120 V ou 347 V AC 60 Hz.
Le pictogramme vert rétroéclairé consomme 1,9 W sous alimentation AC et 0,9 W sous alimentation 6 V DC.
Les phares consomment 2 W chacun.
Cette unité a une batterie interne (accumulateur) scellée de 6 V 36 W. En cas de panne de courant, la batterie peut fournir 36 W pendant 30 minutes, 18 W pendant 60 minutes, 12 W pendant 90 minutes ou 9 W pendant 120 minutes. La batterie peut fonctionner pendant plus de 4 heures, mais avec des pertes de puissance.

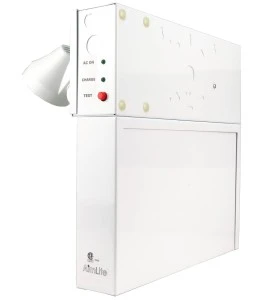

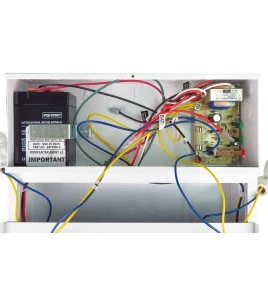

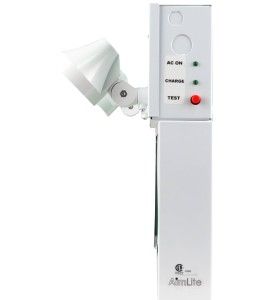

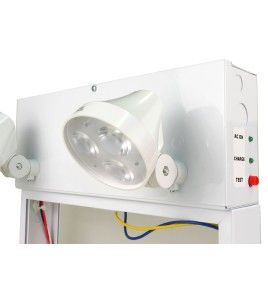

L’unité comprend un bouton de test et deux témoins lumineux sur le côté : un témoin pour l’alimentation AC et un témoin pour le chargement de la batterie. La carte de circuit est protégée contre les baisses de voltage et contre les courts-circuits.

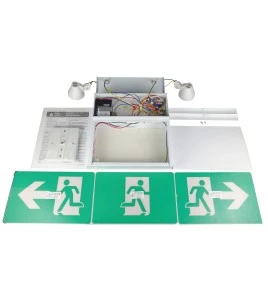

Contenu :

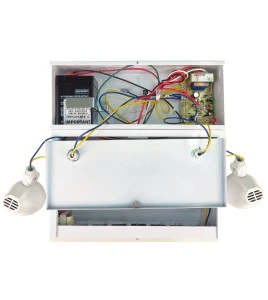

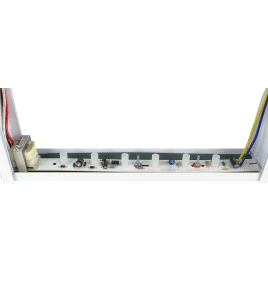

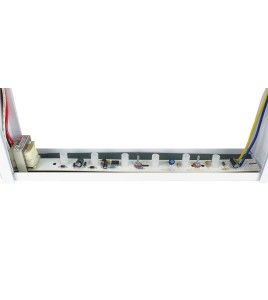

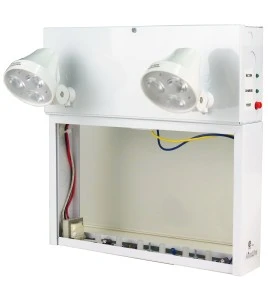

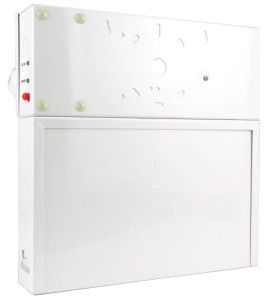

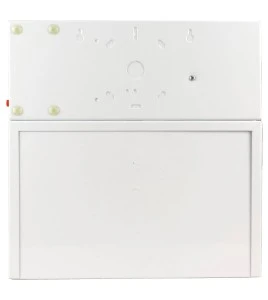

- Un cadre en acier émaillé blanc avec deux phares PAR18 orientables, réglette à diodes électroluminescentes (DEL) et batterie interne;

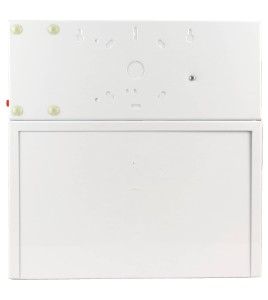

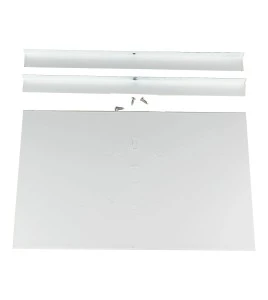

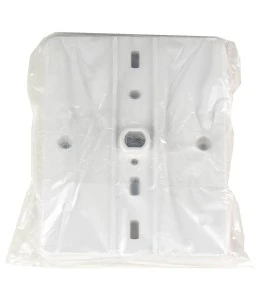

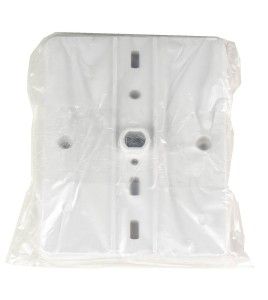

- Une plaque de fixation arrière;

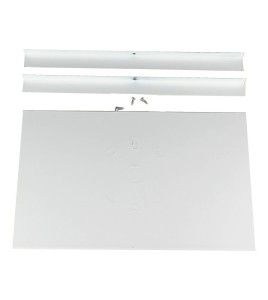

- Deux montants inférieurs avec vis;
- Un pictogramme seul;
- Un pictogramme avec flèche vers la droite;
- Un pictogramme avec flèche vers la gauche;
- Un pavillon de recouvrement.
Configuration :

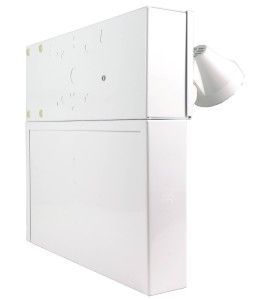

Cette unité peut être configurée à face simple pour installation murale ou à face double pour installation latérale et au plafond. Les pictogrammes peuvent être changés en retirant les montants inférieurs à l’aide d’un tournevis.
Utilisez le pictogramme seul lorsque l’enseigne est installée directement au-dessus de la sortie d’urgence ou dans un couloir qui mène directement à la sortie. Utilisez les pictogrammes avec flèches lorsqu’il faut indiquer la direction d’évacuation, par exemple lorsque l’enseigne lumineuse est installée dans un coin ou une intersection.

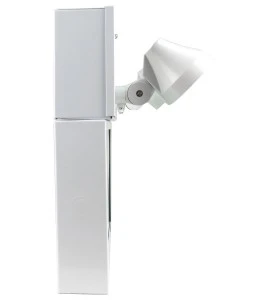

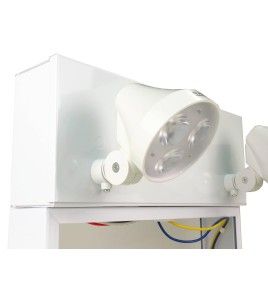

Les phares sont orientables de haut en bas et sont munis de vis de blocage.
Dimensions de l’unité :
largeur 12 po X hauteur 13 po X profondeur 2 ¼ po
(largeur 30,5 cm X hauteur 33 cm X profondeur 5,7 cm)
Dimensions du pictogramme illuminé :
largeur 11 ¼ po X hauteur 6 5/16 po
(largeur 28,5 cm X hauteur 16 cm)
Dimensions d’un phare :
diamètre 2 5/8 po X hauteur 4 ½ po
(diamètre 6,7 cm X hauteur 11,4 cm)
Pour utilisation à l’intérieur seulement dans un environnement sec.
Ne pas utiliser à l’extérieur ou dans un environnement humide.
Type de produit | Équipement de sécurité |
Catégorie principale | Protection incendie |
Sous catégorie | Éclairage d'urgence et accessoires |
Nom du produit | Enseigne avec pictogramme vert «personne qui court» pour sortie de secours |
Code du produit | LUMRC |
Homologation/Certification | Conforme ISO 7010:2011, ISO 3864-1:2011, CSA 22.2 No. 141-15, CSA C860 |
Fabricant | AimLite |
Comprend | Batterie incluse |
Besoin en alimentation électrique | 120 V ou 347 V AC. |
Matériau1 | Acier émaillé de calibre 20 |
Matériau2 | Thermoplastique |
Dimensions du produit | Les dimensions du produit dépendent du choix de la grandeur sélectionné par le client |
Longueur (po/cm) | 12 po / 30.48 cm |
Largeur (po/cm) | 2.25 po / 5.7 cm |
Hauteur (po/cm) | 13 po / 33 cm |
Poids (lb/kg) | 12 lb / 5.4 Kg |
Couleur | Vert/Blanc |
Conditions de retour | Non retournable si utilisé. Pour plus de détails sur les retours, veuillez consulter la rubrique "Commandes et retours" sur la page d'accueil |
