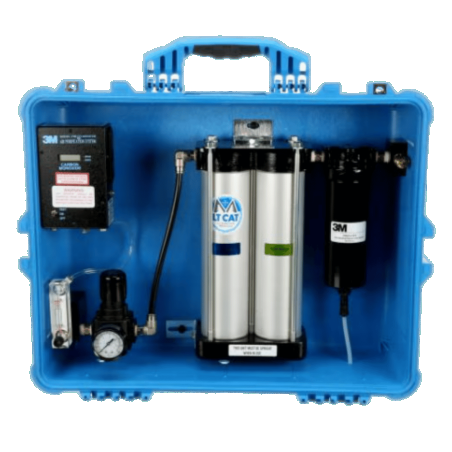

3M Panneau de filtration et de régulation d’air comprimé 50 pi3/min

Panneau de filtration et de régulation d’air comprimé portatif 50 pi³/min (cfm).

Code du fabricant 3M: 256-02-00 ou 7100009683

Filtrez l’air et protégez vos travailleurs !

Le panneau de filtration et de régulation d’air comprimé portatif 256-02-00 de 3M est un système de purification d’air à quatre sorties conçues pour les environnements industriels.

Ce panneau est un système de purification d’air à quatre sorties qui permet de filtrer jusqu'à 60% le monoxyde de carbone grâce à un catalyseur qui le transforme en CO². Il est suivi d'un détecteur de monoxyde de carbone (CO) qui, avec son alarme sonore, vous prévient advenant la présence de CO dans votre ligne d'air. Il offre plusieurs options qui améliorent la sécurité des travailleurs.

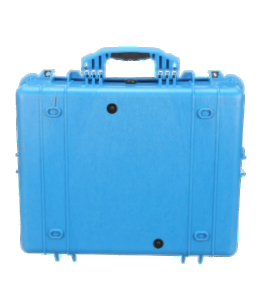

Il est offert dans un étui de transport protecteur pour une portabilité totale. Ce dispositif est conçu pour assurer la qualité de l’air comprimé utilisé dans des environnements industriels ou de travail où la sécurité respiratoire est essentielle.

Cet équipement est souvent utilisé lorsque les moyens traditionnels de filtration ne sont pas efficaces. Ceci est notamment le cas pour les produits de peintures contenant des isocyanates ou du polyuréthane. Les cartouches contenant du charbon activé ne peuvent pas filtrer ces substances en toute sécurité. Le seuil de claquage des cartouches ne vous permet pas de détecter sa fin de vie, vous devez respirer un produit cancérigène pour savoir qu'il faut remplacer la cartouche. Quant à la solution d'établir un calendrier de remplacement des cartouches avant le seuil de détection. Bien qu'évoquer par certains spécialistes, cela devrait être une solution temporaire. La mise en place de ce calendrier reste difficile à mettre en place et surtout nécessite beaucoup de vigilance pour son maintien.

Exigences et qualité de l'air

Il est important de prendre en considération que la qualité de l'air est cruciale afin d'assurer la sécurité des travailleurs. La source peut-être un compresseur ou bien une série de bouteilles haute pression contenant de l'air respirable. S'il s'agit d'un compresseur, il est important de s'assurer qu'il se conforme aux exigences de qualité d'air respirable de grade D. Pour ce faire, vous devez faire valider la qualité de votre air auprès d'un laboratoire spécialisé. Ceci devrait être la première démarche de votre projet.

Les panneaux de filtres et de régulateurs d'air comprimé de 3M n'augmentent pas la teneur en oxygène d'une alimentation en air et ne doivent pas être utilisés lorsque l'air d'entrée manque d'oxygène.

À propos de l'air de garde D:

L'administration de la santé et de la sécurité au travail (OSHA) aux États-Unis stipule dans la norme 29 CFR 1910.134 (i) que la qualité de l'air doit répondre au moins aux exigences de la spécification relative à l'air respirable de qualité D, telle que: décrite dans la spécification de l'Association des gaz comprimés.

Commodity Specification ANSI/CGA G-7.1 1989, aux États-Unis. Au Canada, consulter le tableau 1 de la norme CSA CAN3-Z180.1-19.

L'air respirable de qualité D se compose de :

La compagnie 3M cite des fournisseurs pour l'analyse de l'air.

Pour faire une demande d’échantillonnage, voici le lien pour le laboratoire Bureau Veritas.

https://compressedbreathinggas.com/testing-services/compressed-breathing-gas/

*Sur ce site, sélectionner le test pour low pressure (15 à 160 psi).

Mode de fonctionnement du panneau, filtration en 4 étapes.

• Étape 1: Une filtration primaire qui élimine les particules.

• Étape 2: Coalescence des contaminants, liquides. Par définition, la coalescence est un équipement qui permet aux fines gouttelettes liquides de s'agglomérer en gouttelettes plus grosses. Vous pourrez, ainsi, vidanger le réservoir de liquide accumulé.

• Étape 4: Un catalyseur unique à basse température convertit environ 60 % du monoxyde de carbone en dioxyde de carbone.

Autres produits à considérer pour votre projet:

Ce produit acheté seul n'est pas fonctionnel. Vous devez ajouter ;

Des lignes d'air approprié, tel que RW2929-50

Un régulateur de pression, RV100, RV200 ou RV300

Une valve qui va refroidir ou réchauffer l'air, RV100, RV200.

Une pièce faciale convenant à l'environnement de travail, soit une cagoule de la série S ou autres. RS655, RM307

Des consommables pour les pièces faciales telles que pellicule amovible et autres. RM927, RS605.

Particularités :
Ce système de purification d’air en quatre étapes comprend un régulateur et un manomètre réglables. Pour obtenir un rendement maximal du panneau, la température de l’air comprimé doit se situer entre 2 et 65 °C (35 et 150 °F).

Comment faire partir le monoxyde de carbone ?
Imaginez-vous en plein chantier, entouré de machines puissantes et de poussières en suspension. L’air est chargé de particules fines, et chaque respiration pourrait devenir un risque si l’alimentation en air comprimé n’est pas irréprochable. Ou encore, dans un atelier de peinture industrielle, où la moindre impureté peut ruiner une finition parfaite. Vous savez à quel point la qualité de l’air peut impacter la sécurité et la performance de votre équipe.

Avec un panneau de filtration et de régulation d’air comprimé 3M, vous éliminez ces incertitudes. Il assure une alimentation en air propre et constante, réduisant l’humidité et les contaminants sans compromettre votre sécurité. Que vous soyez soudeur, peintre, mécanicien ou opérateur en usine, cet équipement devient vite un incontournable, un gage de fiabilité sur lesquels vous pouvez toujours compter.

Restriction :
Avant chaque utilisation, inspectez le panneau pour détecter tout dommage, fuite ou dysfonctionnement. Ne l’utilisez pas s’il présente des signes de dégradation.

Formez les utilisateurs sur la manière d’utiliser correctement le panneau et sur les risques associés au monoxyde de carbone. Assurez-vous qu’ils comprennent comment surveiller les niveaux de CO et réagir en cas d’alarme.

Cet équipement requiert des tests de la qualité de l'air tous les 6 mois. Des échantillons d'air doivent être acheminés à des laboratoires compétents en la matière.

N’oubliez pas de consulter le manuel d’utilisation du panneau pour des informations spécifiques et des détails supplémentaires.

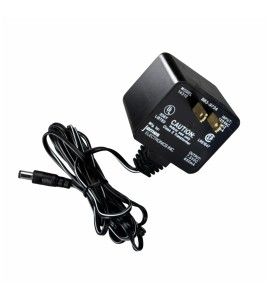

Si le moniteur est alimenté par l'adaptateur 120 VAC en option, la certification de sécurité intrinsèque est annulée. Il en est de même si vous utilisez le module d'alarme à distance.

Entretien et durée de vie :
Assurez-vous de suivre les instructions du fabricant concernant l’entretien et le nettoyage du panneau. Cela garantit son bon fonctionnement et prolonge sa durée de vie. Placez le panneau dans un endroit bien ventilé, loin des sources de chaleur et des produits chimiques. Évitez les zones avec lesquelles il pourrait être exposé à des chocs ou à des vibrations excessives. Lorsque le panneau n’est pas utilisé, rangez-le dans son étui de transport protecteur pour éviter tout dommage.

Liste des pièces à remplacer pour assurer le bon fonctionnement du panneau.

R523/01/28 : Filtre de remplacement pour le panneau R256/02/00. À remplacer entre 1 et 2 mois, soit 160 à 320 heures d'utilisation dépendant de la qualité d'air générée par votre compresseur.

R529/04/49: Ensemble de calibration pour le moniteur de CO.

R529/05/22: Détecteur de C0

Suggestions :
Vous avez besoin d’un équipement de sécurité complémentaire. Regardez les articles ; gant anti-coupure (GS21TXUFN), lunettes 3M Securefit série 400 (YASF401), casque de construction (TA14LR), gant anti-coupure  (GZ13PEHPFN), ensemble imperméable de haute visibilité (VP5618), gant de tricot de nylon et latex orange (G051144).

Voir « Accessoires » au bas de la page. Si vous cherchez des équipements de travail, jetez un coup d'œil aux produits suivants : ligne d'air (RW2929), casque de protection respiratoire (RM307), cagoule 3M Series-S (RS655).

Les textes colorés en vert correspondent à des hyperliens menant à un équipement de sécurité spécifique ou encore sur un lien d’information générale.
