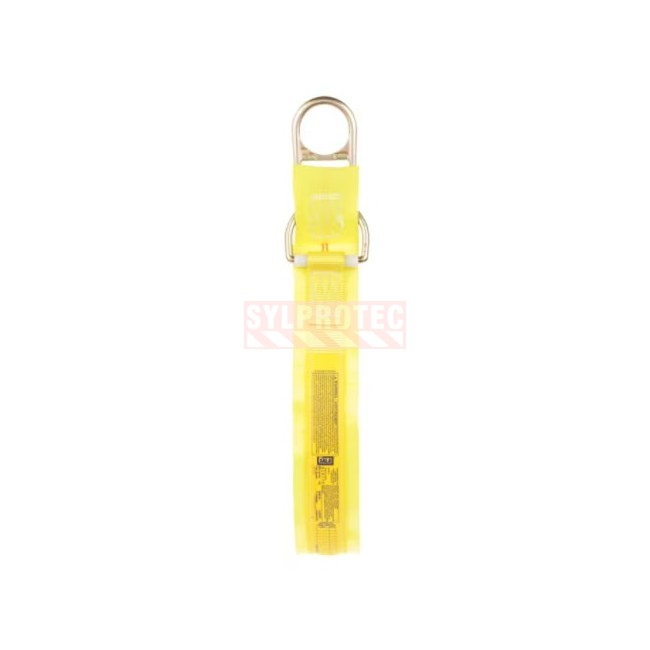

Élingue en polyester DBI-SALA 3M 1003000C, 3 pi

Élingue en polyester DBI-SALA 3M 1003000C, 3 pi

Code d'achat 3M 7100232046, modèle 1003000C.

L'élingue d'ancrage en polyester DBI-SALA 3M est un connecteur d'ancrage portable conçu pour l'arrimage autour de structures (poutres, colonnes, éléments d'ossature). Fabriqué en sangle de polyester légère et durable, il s'enroule autour de la structure et s'étrangle sur lui-même par passage direct pour créer un point de raccordement sûr où aucun ancrage permanent n'existe. Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.

Avantages de l'élingue d'ancrage DBI-SALA

• Adaptateur d'arrimage à passage direct pour créer un point d'ancrage temporaire.
• Fabriqué en sangle de polyester légère et durable.
• S'enroule autour d'une structure (poutre, colonne) puis s'étrangle sur lui-même par passage direct.
• Conceptions réglables offertes pour s'adapter à des structures de tailles variées.
• Capacité 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.
• Conforme à ANSI Z359.3-2019, CSA Z259.11-17 et OSHA 1910.140 / 1926.502.
• Recommandé pour la construction, l'exploitation minière, le pétrole et gaz, les transports, les services publics et l'énergie éolienne.

Caractéristiques techniques

• Marque : DBI-SALA.
• Matériau : sangle de polyester.
• Couleur : jaune.
• Type de fixation : à enfiler / passage direct (élingue étranglée).
• Longueur : 3 pi / 0,9 m.
• Largeur de sangle : 1,75 po / 4,4 cm.
• Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.
• Résistance minimale à la rupture : 5 000 lb (22 kN).
• Conformité : ANSI Z359.3-2019, CSA Z259.11-17, OSHA 1910.140 et 1926.502.
• Poids : 1,3 lb / 0,6 kg.

Applications de l'élingue d'ancrage

Construction, exploitation minière, industrie pétrolière et gazière, transports, services publics, énergie éolienne et industrie générale. Conçu pour créer rapidement un point d'ancrage temporaire autour d'une poutre, d'une colonne ou d'un élément d'ossature, et servir de point de raccordement à un système d'arrêt de chute ou de retenue.

Installation de l'élingue d'ancrage

Passer la sangle autour de la structure, puis enfiler l'extrémité munie du petit anneau à travers l'extrémité munie du grand anneau pour étrangler l'adaptateur sur la structure (configuration à passage direct). Choisir un point capable de supporter les charges exigées, éviter les arêtes vives et confier l'installation à une personne compétente, conformément aux instructions écrites du fabricant.

Inspection de l'élingue d'ancrage

Avant chaque usage, inspecter la sangle sur toute sa longueur : coupures, effilochage, brûlures, points de couture rompus, décoloration due aux UV ou aux produits chimiques, et état des anneaux. Retirer immédiatement du service tout adaptateur endommagé ou ayant arrêté une chute, puis le faire évaluer par une personne compétente.

Entretien de la sangle

Nettoyer à l'eau tiède et au savon doux, rincer et laisser sécher à l'air, à l'abri de la chaleur directe. Ne pas utiliser d'agent de blanchiment ni de solvant. Entreposer dans un endroit propre, sec et à l'abri de la lumière du soleil pour protéger les fibres.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'élingue d'ancrage DBI-SALA

Comment cet adaptateur crée-t-il un point d'ancrage ?

En s'enroulant autour d'une structure et en s'étranglant sur lui-même par passage direct.

Est-il permanent ou réutilisable ?

Il s'agit d'un ancrage portable et réutilisable.

Quelle charge supporte-t-il ?

Une capacité de 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.

De quoi est-il fait ?

De une sangle de polyester légère et durable, d'une résistance minimale à la rupture de 5 000 lb (22 kN).

Suggestions complémentaires d'équipement antichute

Travailler en hauteur, c'est vivre avec le vide sous les pieds à chaque geste. Une seconde d'inattention sur un toit, une nacelle ou une charpente peut devenir une chute de plusieurs mètres. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité (FPH140114XCALP) relié au point d'ancrage, des gants de protection (GS10KLX) adaptés à la tâche, des lunettes de sécurité (YA12E93103), un casque de protection blanc (TA222) contre les chocs et une vêtement de travail ignifuge, une combinaison (V1765).

Pour bâtir le système antichute complet, associez cet ancrage à un harnais ExoFit (FPH140205XCALP),, relié par une longe à absorbeur d'énergie (FPL1246576C) ou un enrouleur autorétractable (FPLR3500252) ; complétez selon la surface avec un autre ancrage (FPA831). Prévoyez aussi un dispositif de sauvetage en hauteur Rollgliss R550 à descente contrôlée (FPLR5503325, corde de 300 pi), et balisez la zone de travail avec un ruban à barricade DANGER (ECT3RE9) et un cône de signalisation (EPTCONE).
