Ancrage pour parapet en béton DBI-SALA 3M, acier, anneau en D, 8523178

Ancrage pour parapet en béton DBI-SALA 3M, acier, anneau en D, 8523178

Code d'achat 3M 7100220317, modèle 8523178.

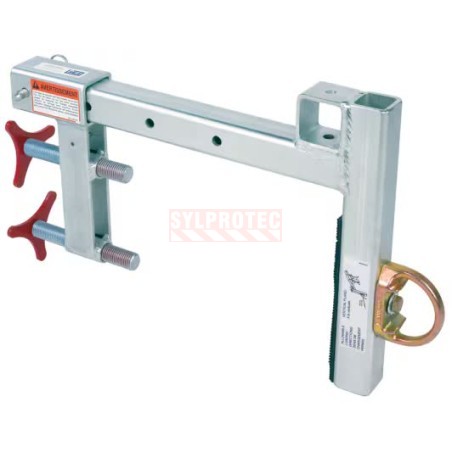

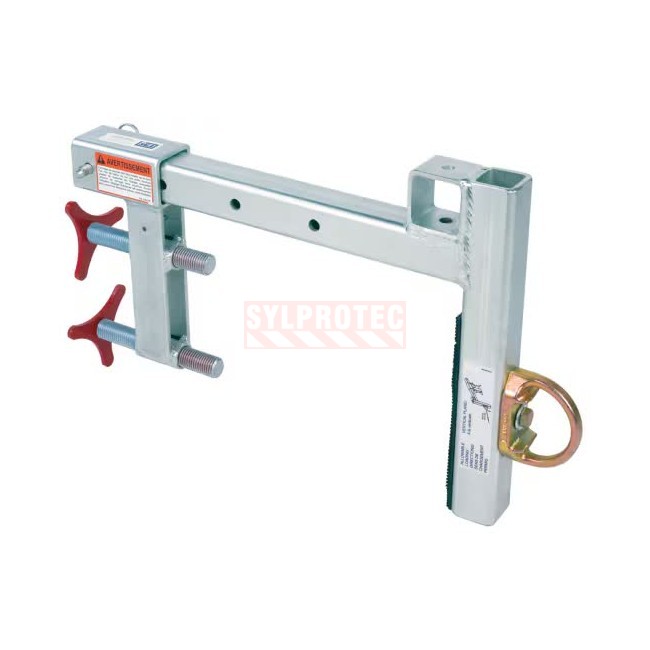

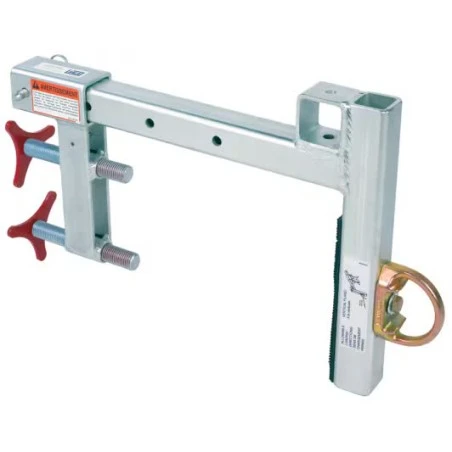

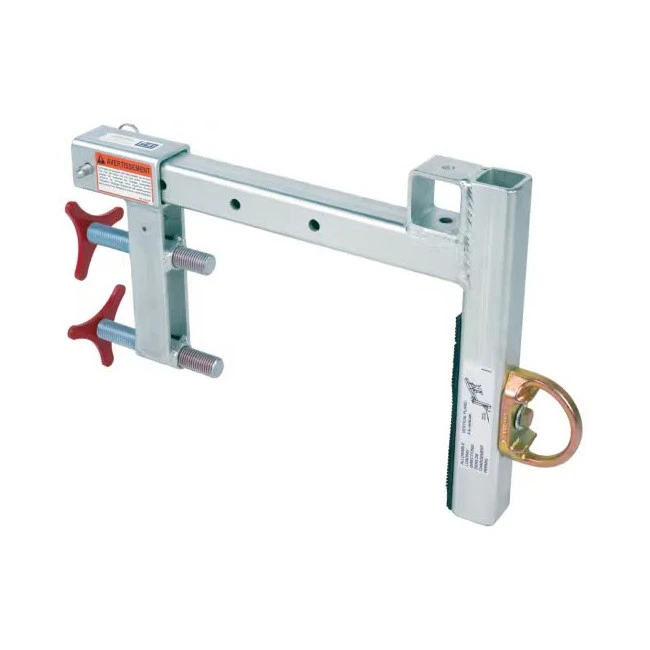

L'ancrage pour parapet en béton DBI-SALA 3M, acier, anneau en D, 8523178 est un point d'ancrage portatif et réutilisable conçu pour les parapets en béton d'une largeur de 2,5 cm à 36,8 cm (1 po à 14,5 po). Fabriqué en acier haute résistance résistant à la corrosion, il se serre sur le parapet par vis de pression (conception non pénétrante, sans dommage au site) et crée un point de raccordement sûr pour un système antichute individuel. Capacité : 310 lb (141 kg).

Avantages de l'ancrage DBI-SALA

• Conçu spécifiquement pour les parapets en béton d'une largeur de 2,5 cm à 36,8 cm (1 po à 14,5 po).
• Construction en acier haute résistance résistante à la corrosion pour une durabilité accrue.
• Fixation par serrage sur le parapet à l'aide de vis de pression (conception non pénétrante, sans dommage au site).
• Conception compacte et légère, facile à manipuler en hauteur.
• Compatible avec divers systèmes antichute (ne convient pas aux lignes de vie horizontales).

Caractéristiques techniques de l'ancrage

• Marque : DBI-SALA.
• Matériau : acier haute résistance.
• Type de fixation : serrage sur le parapet à l'aide de vis de pression (conception non pénétrante, sans dommage au site).
• Type d'installation : portatif et réutilisable.
• Capacité : 310 lb (141 kg).
• Conformité : OSHA 29 CFR 1910.140 et 1926.502 ; résistance 22 kN (5 000 lb).
• Poids : 32,8 lb / 14,9 kg.

Applications de l'ancrage pour béton

Construction, industrie générale, exploitation minière et industrie pétrolière et gazière. Conçu pour créer un point d'ancrage portatif et réutilisable sur des parapets en béton d'une largeur de 2,5 cm à 36,8 cm (1 po à 14,5 po) et servir de point de raccordement à un système d'arrêt de chute ou de retenue.

Installation de l'ancrage antichute

L'ancrage se serre sur le parapet à l'aide de vis de pression (conception non pénétrante, sans dommage au site), conformément aux instructions écrites du fabricant. Choisir un emplacement capable de supporter les charges exigées et confier l'installation à une personne compétente. Une fois posé, raccorder le système antichute individuel au point de fixation de l'ancrage.

Inspection de l'ancrage

Avant chaque usage, vérifier l'état de l'ancrage : corrosion, déformation, fissures, éléments de fixation desserrés. Retirer immédiatement du service tout ancrage endommagé ou ayant arrêté une chute, puis le faire évaluer par une personne compétente.

Entretien de l'ancrage en acier

Nettoyer à l'eau tiède avec un chiffon, sans abrasif ni produit chimique corrosif. Laisser sécher à l'air. Entreposer dans un endroit sec et protéger les surfaces métalliques de la corrosion.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'ancrage pour béton DBI-SALA

Sur quelle surface cet ancrage s'installe-t-il ?

Sur les parapets en béton d'une largeur de 2,5 cm à 36,8 cm (1 po à 14,5 po).

Cet ancrage est-il permanent ou réutilisable ?

Il s'agit d'un ancrage portatif et réutilisable.

Quelle charge cet ancrage supporte-t-il ?

Une capacité de 310 lb (141 kg).

Peut-on l'utiliser sur une ligne de vie horizontale ?

Non, cet ancrage ne convient pas aux lignes de vie horizontales.

Cet ancrage endommage-t-il le parapet ?

Non. Il se serre sur le parapet à l'aide de vis de pression, selon une conception non pénétrante qui ne perce ni n'endommage la structure.
