Barre d'ancrage de porte DAYAK LV120G, pour 2 personnes

Barre d'ancrage de porte DAYAK LV120G, pour 2 personnes

Code du fabricant Delta Plus : LV120G.

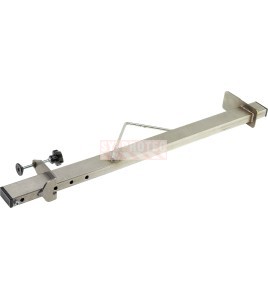

La barre d'ancrage DAYAK LV120G de Delta Plus crée un point d'ancrage temporaire dans l'encadrement d'une porte ou d'une fenêtre, sans perçage. En acier galvanisé, elle se serre entre les montants grâce à une patte mobile à vis, sur une ouverture de 63 à 123 cm (24 13/16 à 48 7/16 po). Elle se pose au sol devant une porte ou en bordure d'une fenêtre, du côté opposé à la zone de travail, et son triangle d'ancrage reçoit le connecteur du système antichute ou de retenue. Elle convient à 2 utilisateurs en même temps selon CEN/TS 16415:2013.

Avantages de la barre d'ancrage de porte Delta Plus

• Point d'ancrage temporaire posé sans perçage ni fixation permanente.
• S'ajuste aux ouvertures de 63 à 123 cm (24 13/16 à 48 7/16 po).
• Acier galvanisé, utilisable de -40 °C à +50 °C.
• Jusqu'à 2 utilisateurs simultanés selon CEN/TS 16415:2013.
• Transportable d'un chantier à l'autre.

Caractéristiques techniques

• Marque : Delta Plus.
• Matériau : acier galvanisé.
• Couleur : gris (acier galvanisé).
• Configuration des extrémités : patte fixe d'un côté, patte mobile de serrage à vis de l'autre.
• Longueur : 53 1/8 po / 1.35 m (longueur max.).
• Largeur : Serrage de 24 13/16 à 48 7/16 po / 63 à 123 cm.
• Capacité : 2 utilisateurs simultanément (CEN/TS 16415:2013) ; 1 utilisateur selon EN 795.
• Conformité : EN 795:2012 type B ; CEN/TS 16415:2013 ; EPI catégorie III (Règlement UE 2016/425).
• Surfaces d'application : Encadrement de porte (posée au sol) ou de fenêtre (posée en bordure), du côté opposé à la zone de travail.
• Type d'usage : Ancrage temporaire, transportable.
• Poids du produit : 13.21 lb / 5.99 kg.
• Poids d'expédition : 13.89 lb / 6.3 kg.

Applications de la barre d'ancrage de porte

Travaux près d'une ouverture en hauteur : remplacement de fenêtres, nettoyage de vitres, rénovation, entretien de bâtiments, ou toute intervention où aucun ancrage permanent n'existe à proximité d'une porte ou d'une fenêtre. S'utilise en retenue ou en antichute avec un absorbeur limitant la force d'arrêt à 6 kN, dans une seule direction.

Installation de la barre d'ancrage de porte

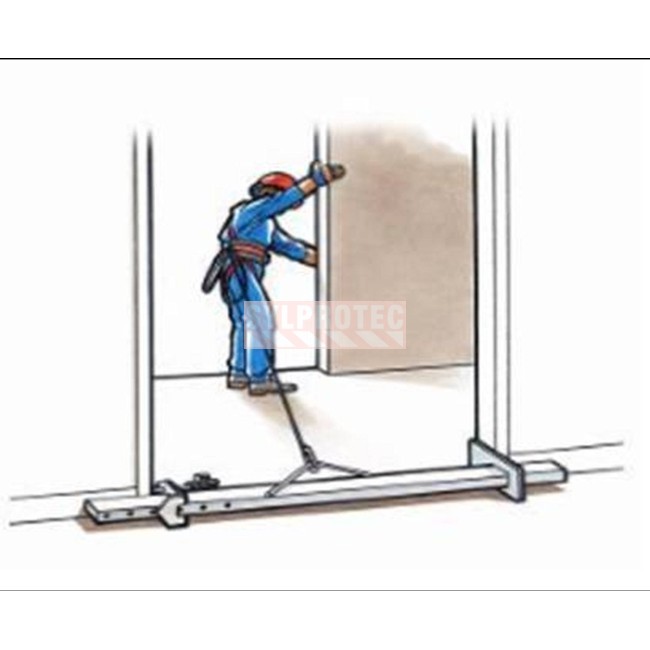

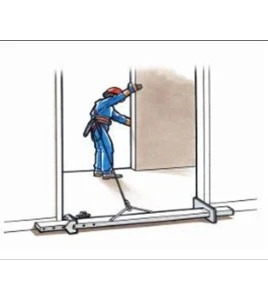

Placer la barre du côté opposé à la zone de travail, posée au sol devant une porte ou en bordure d'une fenêtre. Appuyer la patte fixe contre un montant, puis serrer la patte mobile à vis contre l'autre montant. La structure d'accueil doit résister à au moins 13 kN ; la déflexion maximale est de 15 mm. Ne jamais relier directement la barre au harnais : toujours passer par un système antichute ou de retenue. Confier la vérification de la structure à une personne compétente et suivre la notice du fabricant.

Inspection de la barre d'ancrage de porte

Avant chaque usage, vérifier la barre, les pattes, la vis de serrage et le triangle d'ancrage : déformation, fissure, corrosion, filetage abîmé. Un examen périodique par une personne compétente est requis au moins tous les 12 mois. Retirer du service toute barre endommagée ou ayant arrêté une chute. Durée de vie indicative : 20 ans maximum à partir de la date de fabrication.

Entretien de la barre d'ancrage de porte

Nettoyer à l'eau claire, essuyer et laisser sécher à l'air. Entreposer dans un endroit propre et sec, à l'abri des produits corrosifs.

FAQ sur la barre d'ancrage de porte Delta Plus

Faut-il percer le cadre pour l'installer ?

Non, la barre se serre entre les montants par une patte mobile à vis, sans perçage.

Quelle largeur d'ouverture couvre-t-elle ?

De 63 à 123 cm (24 13/16 à 48 7/16 po).

Combien de personnes peuvent s'y attacher ?

2 utilisateurs simultanément selon CEN/TS 16415:2013, 1 utilisateur selon EN 795.

Peut-on y raccorder directement le harnais ?

Non, toujours par un système antichute ou de retenue.

Dans quelles conditions l'utiliser ?

La barre s'utilise dans une seule direction, en retenue ou en antichute avec un absorbeur limitant la force d'arrêt à 6 kN.
