Anneau indicateur de tension Lad-Saf DBI-SALA 3M 9504239

Anneau indicateur de tension Lad-Saf DBI-SALA 3M pour système de sécurité vertical

Code d'achat 3M : 7100310450, modèle : 9504239

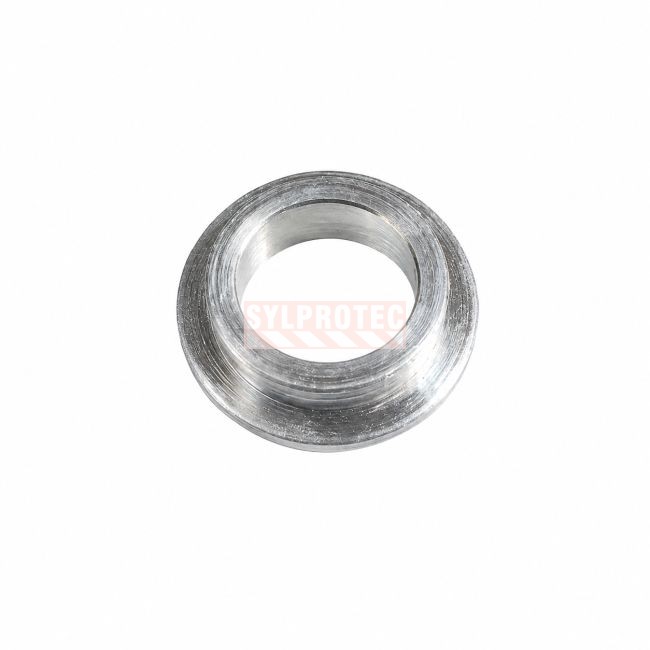

Ce anneau indicateur de tension Lad-Saf DBI-SALA 3M 9504239 est une petite rondelle métallique conçue pour confirmer visuellement que le câble d'un système de sécurité vertical Lad-Saf est correctement tensionné. Installé à l'extrémité tensionnée du système, généralement au bas de l'échelle près de la tige de tension, il se comprime lorsque l'installateur serre l'ensemble de mise en tension jusqu'à atteindre la force prescrite. La position de l'anneau devient alors un repère visuel simple permettant de vérifier, en un coup d'œil, que la tension du câble est restée conforme après l'installation ou une intervention d'entretien.

Lors d'un montage initial ou d'un retensionnement, l'anneau est positionné entre les éléments de l'assemblage de tension. En serrant progressivement la tige de tension, l'installateur observe la déformation de l'anneau et s'assure qu'il est comprimé selon l'indication prévue par le fabricant. Cet accessoire discret contribue ainsi à la performance globale du système Lad-Saf en aidant à maintenir la bonne tension du câble, une condition essentielle pour que le coulisseau (aussi appelé manchon) Lad-Saf X2 ou X3 se déplace et se verrouille correctement en cas de chute.

Fabriqué aux États-Unis et compatible avec les systèmes Lad-Saf DBI-SALA 3M conçus pour les échelles fixes, cet anneau indicateur de tension s'intègre au bout du câble sans modifier le comportement des autres composants du système. Il ne constitue pas à lui seul un dispositif antichute, mais un composant d'extrémité qui contribue à l'intégrité de la mise en tension du câble en appui sur les exigences de la norme ANSI Z359.16 et des règlements OSHA 1910.140 et 1926.502.

Avantages de l'anneau indicateur de tension Lad-Saf

• Permet de confirmer visuellement que la tension du câble du système Lad-Saf a été correctement appliquée lors de l'installation ou du retensionnement.
• Se positionne à l'extrémité tensionnée du système, près de la tige de tension, sans modifier la trajectoire du coulisseau (aussi appelé manchon) Lad-Saf.
• Accessoire simple et passif qui facilite les vérifications périodiques de la tension du câble par une personne compétente.
• Contribue au maintien de la performance du système Lad-Saf en aidant à conserver les conditions de tension prévues par la norme ANSI Z359.16.
• Conçu pour les systèmes verticaux à câble Lad-Saf DBI-SALA 3M installés sur des échelles fixes.

Caractéristiques et sécurité de l'anneau indicateur de tension

• Type de produit : anneau indicateur de tension pour système vertical à câble Lad-Saf.
• Dimensions approximatives : hauteur 0,25 po (0,6 cm), largeur 0,7 po (1,8 cm), longueur 0,75 po (1,9 cm).
• Poids approximatif : 0,002 lb (accessoire très léger qui n'ajoute pratiquement pas de charge à l'extrémité du câble).
• Matériau : métal (alliage non précisé dans la documentation technique, conçu pour travailler avec les composants métalliques de l'assemblage de tension).
• Positionnement : extrémité tensionnée du système Lad-Saf, généralement au bas de l'échelle, intégré à l'assemblage de tige de tension.
• Compatibilité : systèmes de sécurité verticaux à câble Lad-Saf DBI-SALA 3M utilisés avec un coulisseau (aussi appelé manchon) Lad-Saf X2 ou X3.
• Contexte normatif : contribue au maintien de la tension du câble dans un système conforme à ANSI Z359.16 et utilisé dans le cadre des exigences OSHA 1910.140 et 1926.502.

Compatibilité avec le système Lad-Saf et le coulisseau

L'anneau indicateur de tension n'est pas un point d'ancrage ni un dispositif de connexion, mais un composant de l'extrémité tensionnée du câble Lad-Saf. Il est conçu pour fonctionner avec un système complet comprenant les têtes de système haut et bas, le câble pré-serti 3/8 po, les guides de câble et le coulisseau (aussi appelé manchon) Lad-Saf X2 ou X3. Une tension adéquate du câble est essentielle pour que le coulisseau se déplace en douceur le long de l'échelle fixe et se verrouille correctement en cas de chute.

Avant de mettre le système en service, l'installateur suit les procédures d'installation 3M pour appliquer la tension prescrite à l'aide de la tige de tension et des composants de terminaison. L'anneau indicateur permet de vérifier que cette tension a été atteinte en observant sa compression. Lors des inspections périodiques, la position de l'anneau sert aussi de repère rapide : si l'anneau n'est plus dans la zone de compression attendue, la tension du câble doit être vérifiée et, au besoin, ajustée par une personne compétente.

Chantiers et secteurs d'utilisation

• Accès vertical sur échelles fixes dans les secteurs industriels, manufacturiers et de transformation.
• Tours, réservoirs, silos, structures de procédés et installations d'énergie où des systèmes Lad-Saf sont installés.
• Sites où des inspections fréquentes de la tension des câbles sont requises pour maintenir la conformité réglementaire.
• Environnements où une indication visuelle simple de la bonne tension du câble aide les équipes d'entretien et de santé-sécurité.

À propos de l'installation et du positionnement

L'installation de l'anneau indicateur de tension se fait en même temps que l'assemblage de l'extrémité tensionnée du câble Lad-Saf. Il est inséré à l'endroit indiqué par la documentation technique 3M, puis comprimé progressivement au serrage de la tige de tension. Aucune modification n'est apportée aux têtes de système ou aux guides de câble existants, et l'anneau ne doit jamais être utilisé comme point de connexion pour un mousqueton ou une longe.

Comme pour l'ensemble du système Lad-Saf, l'installation, le réglage initial de la tension et tout retensionnement doivent être réalisés par une personne compétente suivant les instructions du fabricant et les exigences locales. L'anneau indicateur aide cette personne à documenter et à vérifier que la tension du câble a été appliquée et maintenue conformément aux spécifications.

Inspection de l'anneau indicateur de tension Lad-Saf

Avant chaque utilisation du système Lad-Saf, une inspection visuelle doit être réalisée par l'utilisateur ou une personne compétente. Cette inspection inclut l'examen des têtes de système, du câble, des guides de câble et de l'anneau indicateur de tension. Il faut vérifier que l'anneau est toujours en place, qu'il n'est pas fissuré, déformé ou fortement corrodé, et que sa compression correspond à l'état attendu lorsque le câble est correctement tensionné.

Tout système ayant subi une chute ou présentant un doute sur la tension du câble doit être retiré du service et évalué par une personne compétente, conformément à la norme ANSI Z359.16 et aux exigences OSHA 1910.140 et 1926.502. Toute réparation ou remise en service d'un système Lad-Saf doit être effectuée conformément aux instructions de 3M DBI-SALA ou par un représentant autorisé par écrit.

Entretien de l'anneau indicateur de tension Lad-Saf

L'anneau indicateur de tension ne nécessite généralement pas d'entretien complexe. Il doit toutefois être gardé propre, exempt de débris et protégé autant que possible contre la corrosion. Lors des opérations de nettoyage du système Lad-Saf, on peut essuyer l'anneau avec un chiffon doux légèrement humide, puis le sécher à l'air. Aucun traitement de surface ou lubrifiant ne doit être appliqué sans l'accord du fabricant, afin de ne pas modifier la façon dont l'anneau se comprime ou se comporte dans l'assemblage.

L'entreposage du système Lad-Saf, lorsqu'il n'est pas utilisé, doit limiter l'exposition prolongée à des environnements très corrosifs. Les inspections régulières de l'ensemble de la terminaison du câble, y compris l'anneau indicateur, permettent de détecter rapidement toute détérioration.

FAQ sur l'anneau indicateur de tension Lad-Saf

À quoi sert l'anneau indicateur de tension dans un système Lad-Saf ?

L'anneau indicateur de tension sert de repère visuel pour confirmer que la tension appliquée au câble du système Lad-Saf est adéquate. Sa compression indique que la tige de tension a été serrée jusqu'à atteindre la plage de tension prévue par le fabricant.

Où l'anneau est-il installé sur le système ?

L'anneau est installé à l'extrémité tensionnée du câble Lad-Saf, généralement au bas de l'échelle, intégré à l'assemblage de tige de tension. Il ne remplace ni les têtes de système ni les guides de câble, mais complète l'assemblage de terminaison.

Est-ce que l'anneau remplace une inspection formelle du système ?

Non. L'anneau facilite les vérifications visuelles courantes, mais ne remplace pas une inspection formelle complète du système Lad-Saf par une personne compétente, tel que requis par la norme ANSI Z359.16 et la réglementation applicable.

Avec quels composants l'anneau doit-il être utilisé ?

Il doit être utilisé avec un système de sécurité vertical à câble Lad-Saf complet, incluant les têtes de système, le câble pré-serti, les guides de câble et un coulisseau (aussi appelé manchon) Lad-Saf X2 ou X3 raccordé à l'anneau sternal d'un harnais de sécurité de classe L.

L'anneau peut-il être remplacé ou ajusté sur un système existant ?

Toute modification de l'assemblage de tension, y compris le remplacement de l'anneau indicateur de tension, doit être effectuée conformément aux instructions 3M et par une personne compétente. Si l'anneau est endommagé ou s'il ne fournit plus une indication fiable, le système doit être retiré du service jusqu'à ce qu'il soit remis en conformité.
