Tête de système Lad-Saf DBI-SALA 3M montage sur barreau (Rung), 2 utilisateurs, acier galvanisé, modèle 6116631

Tête de système de sécurité vertical à câble Lad-Saf DBI-SALA 3M 6116631, montage sur barreau (Rung), 2 utilisateurs, acier galvanisé

Code d'achat 3M : 7100237572, modèle : 6116631

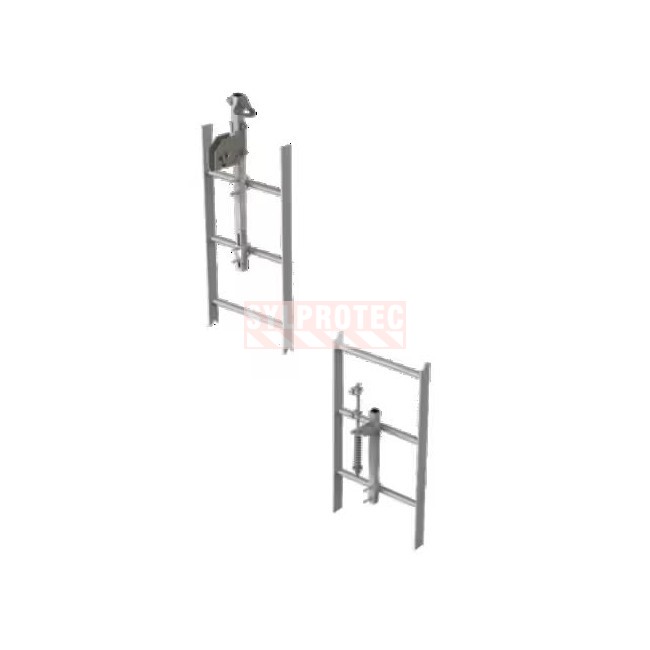

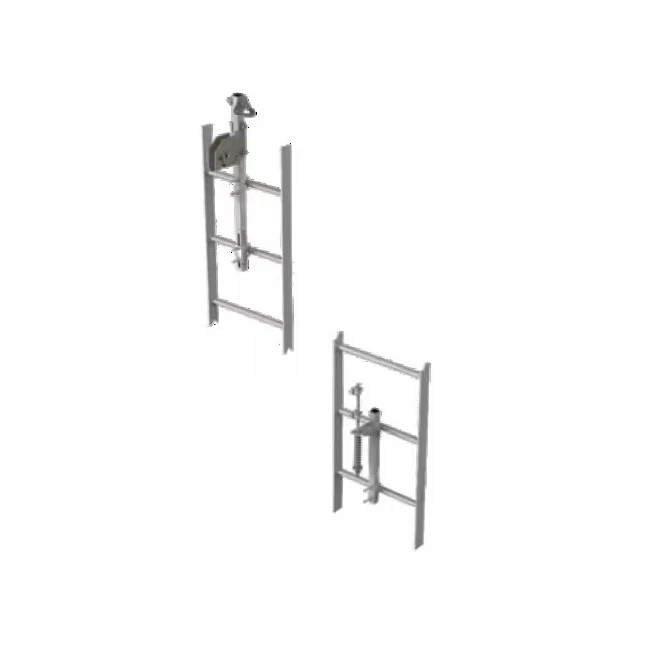

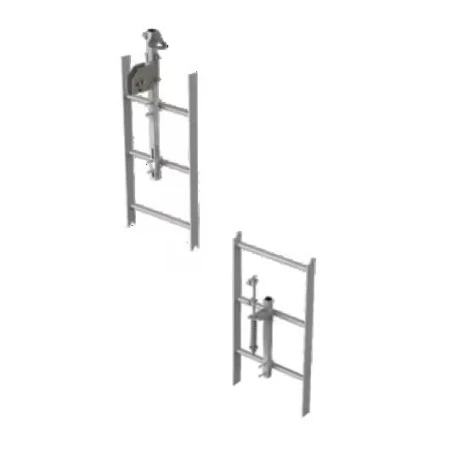

La tête de système de sécurité vertical à câble Lad-Saf de DBI-SALA 3M (modèle 6116631) est l'ossature de fixation d'un système antichute vertical sur barreau (Rung). Elle comprend les supports supérieur et inférieur ainsi que la quincaillerie de montage, et reçoit un câble préserti et des guides commandés séparément. Sa conception de nouvelle génération réduit jusqu'à 72 pour cent le nombre de composants détachés par rapport aux anciens modèles, pour une installation plus rapide. Le support supérieur intègre un point d'ancrage antichute.

Avantages de la tête de système Lad-Saf à câble vertical

• Ossature de fixation pour un système vertical à câble sur barreau (Rung)
• Capacité de 2 utilisateurs simultanés
• Supports supérieur et inférieur avec quincaillerie de montage inclus
• Point d'ancrage antichute intégré au support supérieur
• Conception de nouvelle génération, installation simplifiée et plus rapide
• Construction en acier galvanisé durable

Caractéristiques techniques de la tête Lad-Saf en acier galvanisé

• Type de produit : tête de système (bracketry) pour système vertical à câble, montage sur barreau (Rung)
• Matériau : acier galvanisé
• Nombre d'utilisateurs : 2
• Capacité de charge : 140 kg (310 lb) par utilisateur
• Point d'ancrage intégré : 3 600 lb (16 kN) sur le support supérieur
• Conformité : ANSI Z359.16 et OSHA 1910.140 / 1926.502 (lorsqu'utilisé avec le manchon amovible X2 ou X3)
• Dimensions et poids : voir la fiche technique 3M du modèle
• Câble préserti, guides et manchon coulissant : à commander séparément

Capacité et utilisation de la tête Lad-Saf pour échelle fixe

Cette tête accueille jusqu'à 2 utilisateurs, chacun d'un poids maximal de 310 lb (140 kg) équipement compris. Elle ne constitue pas à elle seule un système antichute : le système vertical complet comprend cette tête, un câble préserti, des guides de câble et un coulisseau (aussi appelé manchon) amovible Lad-Saf X2 ou X3. Le système n'est conforme à la norme ANSI Z359.16 qu'utilisé avec ce coulisseau. Confiez toujours la conception et la vérification du système à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable.

Inspection de la tête Lad-Saf avant chaque utilisation

Avant chaque utilisation, inspectez visuellement les supports, le point d'ancrage intégré, la quincaillerie de montage et l'ensemble de la tête pour détecter tout signe de corrosion, de déformation, de fissure ou d'usure. Retirez du service tout composant endommagé. Une inspection formelle par une personne compétente doit être effectuée selon la fréquence exigée par la réglementation et le fabricant.

Entretien et protection contre la corrosion de la tête Lad-Saf

Gardez la tête de système propre et sèche. Nettoyez-la à l'eau et à un savon doux, puis laissez-la sécher à l'air, à l'abri de la chaleur directe. Entreposez-la dans un endroit propre et sec, à l'abri des vapeurs corrosives. L'acier galvanisé résiste bien à la corrosion en usage extérieur normal.

FAQ sur la tête de système Lad-Saf

Le câble et les guides sont-ils inclus ?

Non. La tête comprend les supports et la quincaillerie de montage ; le câble préserti et les guides se commandent séparément selon la hauteur de grimpe.

Sur quel type de structure se monte le modèle 6116631 ?

Sur barreau (Rung). Choisissez la tête dont le type de montage correspond à votre structure.

Combien d'utilisateurs peuvent être protégés ?

Jusqu'à 2 utilisateurs simultanés, chacun d'un poids maximal de 310 lb (140 kg) équipement compris.

Faut-il un manchon coulissant ?

Oui. Le système n'est conforme qu'utilisé avec un coulisseau (aussi appelé manchon) amovible Lad-Saf X2 ou X3, choisi selon le diamètre du câble.

Suggestions complémentaires d'équipement antichute pour système Lad-Saf

Le grimpeur qui installe et utilise un système de sécurité vertical Lad-Saf sur une échelle fixe travaille en hauteur, exposé au vide tout au long de son ascension. Il porte l'ensemble de son équipement individuel : un harnais de sécurité de classe L à anneau sternal (FPH140200XCAL), des gants anti-coupure (GS13KFNT), des lunettes de sécurité (YA3301), un casque de protection (TA14LR) retenu par sa mentonnière (TA14CS), un vêtement de haute visibilité (V6671) et des bouchons antibruit avec cordon (OA111).

Cette tête de système est l'ossature de fixation à l'échelle : pour bâtir le système vertical complet, associez-y le câble serti Lad-Saf (FPLS61040XX) et un coulisseau (aussi appelé manchon) amovible Lad-Saf X3 (FPACC6160054) ou X2 (FPACC6160030), choisi selon le diamètre du câble. Prévoyez aussi un dispositif de sauvetage RollGliss R550 (FPLR5503325) pour évacuer un grimpeur en difficulté et délimitez la zone au sol avec du ruban de signalisation DANGER (ECT3RE9).

Autres têtes de système Lad-Saf de la même gamme, selon votre type de montage : la version barreau (FPLS6116633) pour montage sur barreau (Rung) à 4 utilisateurs, la version poteau (FPLS6116634) pour poteau simple (Monopole) à 4 utilisateurs, et la version bois (FPLS6116635) pour poteau de bois (Wood Pole) à 2 utilisateurs.
