Plaque d'ancrage à anneau en D DBI-SALA 3M, acier zingué, inox 304 ou inox 316

Plaque d'ancrage à anneau en D DBI-SALA 3M, acier zingué, inox 304 ou inox 316

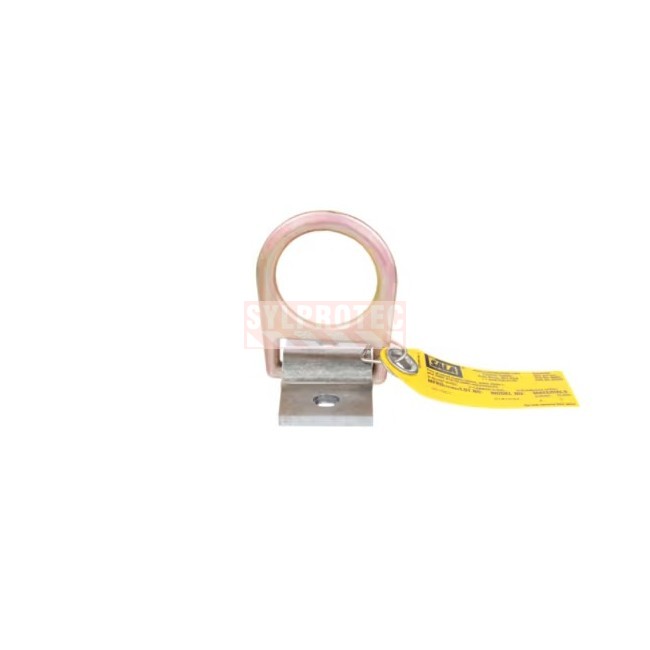

Modèles DBI-SALA 3M 2101632, 2101634, 2101636, 2101638 et 2101639.

Offerte en cinq finitions (acier peint noir, acier brut, inox 304, inox 316 ou hybride inox/zingué). Sélectionnez la finition voulue dans le menu déroulant.

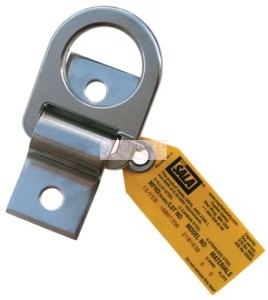

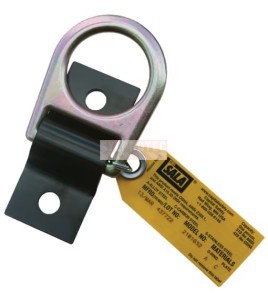

La plaque d'ancrage à anneau en D DBI-SALA 3M est un point d'ancrage permanent conçu pour les structures en acier ou en béton. Compacte et robuste, elle se boulonne ou se soude à la structure grâce à ses trous prépercés (diamètre 9/16 po) et offre un dé d'accrochage pour raccorder un système antichute individuel. Elle est offerte en cinq finitions selon l'environnement et le budget : acier peint noir, acier brut, plaque inox 304 à anneau zingué, inox 304 intégral ou inox 316 marin. Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.

Avantages de la plaque d'ancrage DBI-SALA

• Cinq finitions au choix, de l'acier peint noir économique à l'inox 316 marin pour les environnements corrosifs.
• Point d'ancrage permanent pour structures en acier ou en béton.
• Fixation par boulonnage ou soudage grâce aux trous prépercés.
• Conception compacte et légère, facile à manipuler en hauteur.
• Dé d'accrochage robuste pour le raccordement d'un système antichute.

Caractéristiques techniques de la plaque d'ancrage

• Marque : DBI-SALA.
• Matériau : acier peint noir, acier brut, inox 304 ou inox 316 selon la variante choisie.
• Dimensions : 6 mm x 51 mm x 114 mm (0,25 po x 2 po x 4,5 po).
• Diamètre du trou de montage : 9/16 po (1,4 cm).
• Type de fixation : boulon ou soudure.
• Type d'installation : permanent.
• Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.
• Conformité : ANSI Z359.18 et OSHA 1910.140 / 1926.502.

Applications de la plaque d'ancrage

Construction, industrie générale, industrie minière, services publics, énergie éolienne, industrie pétrolière et gazière et transports. La plaque crée un point d'ancrage permanent sur une structure en acier ou en béton pour un système d'arrêt de chute ou de retenue.

Installation de la plaque d'ancrage

La plaque se fixe par boulonnage ou soudage sur la structure, conformément aux instructions écrites du fabricant. Choisir un emplacement capable de supporter les charges d'un système antichute et faire valider l'ancrage par une personne qualifiée ou un ingénieur selon la réglementation provinciale applicable.

Exigences de résistance

Un point d'ancrage pour dispositif antichute doit résister aux forces d'impact conformément à la norme CSA Z259.16 et aux règlements provinciaux applicables. Les exigences exactes doivent être déterminées par une personne compétente ou un ingénieur.
