Élingue d'ancrage en câble galvanisé PeakWorks, mousqueton et anneau en O

Élingue d'ancrage en câble galvanisé PeakWorks, mousqueton et anneau en O

Codes du fabricant PeakWorks : V8208404, modèle AS-21210-4 (4 pi) ; V8208406, modèle AS-21210-6 (6 pi).

Offert en 2 longueurs (4 pi (1,2 m) et 6 pi (1,8 m)). Sélectionnez la longueur voulue dans le menu déroulant.

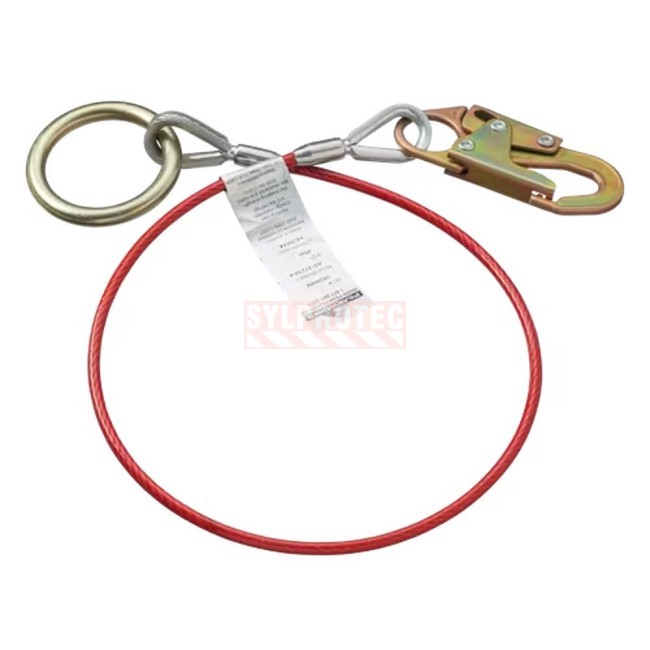

L'élingue d'ancrage en câble PeakWorks crée un point d'ancrage temporaire là où aucun ancrage permanent n'existe. Son câble d'acier galvanisé de 1/4 po (6 mm), gainé de PVC, est muni d'un mousqueton à une extrémité et d'un anneau en O à l'autre. Elle se place autour d'une poutre ou d'une structure en acier ou en béton et sert de point de raccordement à un système antichute.

Avantages de l'élingue d'ancrage PeakWorks

• Point d'ancrage portable et réutilisable, prêt à installer.
• Câble d'acier galvanisé gainé de PVC, durable.
• Mousqueton à une extrémité et anneau en O à l'autre.
• Offerte en deux longueurs, 4 pi et 6 pi.
• Résistance minimale à la rupture de 5 000 lb (22 kN).

Caractéristiques techniques

• Marque : PeakWorks.
• Matériau : câble d'acier galvanisé 7 × 19 de 1/4 po (6 mm) gainé PVC.
• Couleur : rouge.

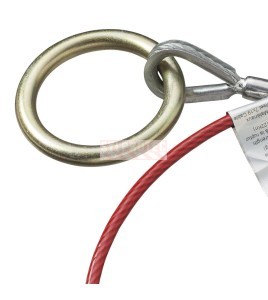

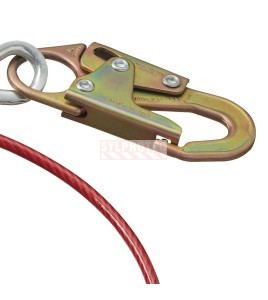

• Configuration des extrémités : 1 mousqueton (extrémité 1), 1 anneau en O (extrémité 2).
• Longueur : 4 à 6 pi / 1,2 à 1,8 m.
• Diamètre du câble : 1/4 po / 6 mm.
• Capacité : 310 lb (140 kg).
• Résistance minimale à la rupture : 5 000 lb (22 kN).
• Conformité : Répond à la norme CSA Z259.15 (Classe A) ou la surpasse.
• Surfaces d'application : Acier, béton, poutre.
• Type d'usage : Ancrage temporaire, réutilisable.
• Poids : 1,83 à 2,08 lb / 0,83 à 0,94 kg.

Applications de l'élingue d'ancrage

Construction, charpente métallique, entretien industriel et tout chantier où un point d'ancrage temporaire est requis autour d'une poutre ou d'une structure en acier ou en béton. Sert aussi à retenir des treuils et des poulies à un ancrage.

Installation de l'élingue d'ancrage

Entourer la structure avec l'élingue et raccorder ses extrémités selon les instructions écrites du fabricant. Choisir une structure capable de supporter les charges exigées, éviter les arêtes vives et confier l'installation à une personne compétente.

Inspection de l'élingue d'ancrage

Avant chaque usage, inspecter le câble sur toute sa longueur : gaine de PVC endommagée, torons ou fils rompus, coudes, écrasements, corrosion. Vérifier le mousqueton (fermeture et verrouillage du doigt) et l'anneau en O. Retirer du service toute élingue endommagée ou ayant arrêté une chute, puis la faire évaluer par une personne compétente.

Entretien de l'élingue d'ancrage

Essuyer le câble avec un chiffon propre pour retirer la saleté et l'humidité, puis laisser sécher à l'air. Entreposer dans un endroit propre et sec, à l'abri des produits chimiques corrosifs.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'élingue d'ancrage PeakWorks

Cette élingue est-elle permanente ?

Non, c'est un ancrage temporaire, portable et réutilisable.

Sur quelles structures l'utiliser ?

Autour de poutres et de structures en acier ou en béton.

Quelles longueurs sont offertes ?

4 pi (1,2 m) et 6 pi (1,8 m).

Quelle charge supporte-t-il ?

Une capacité de 310 lb (140 kg).
