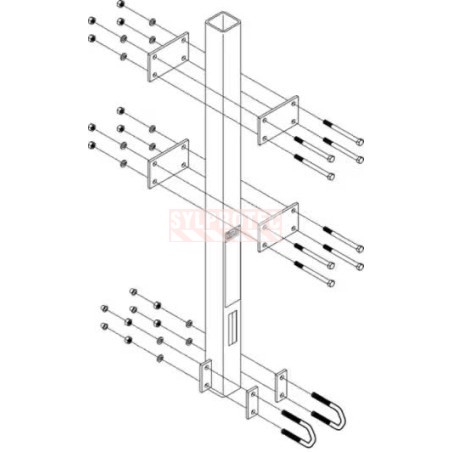

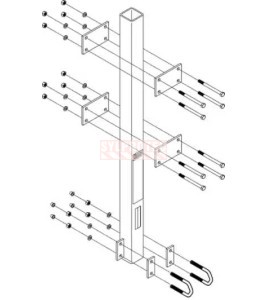

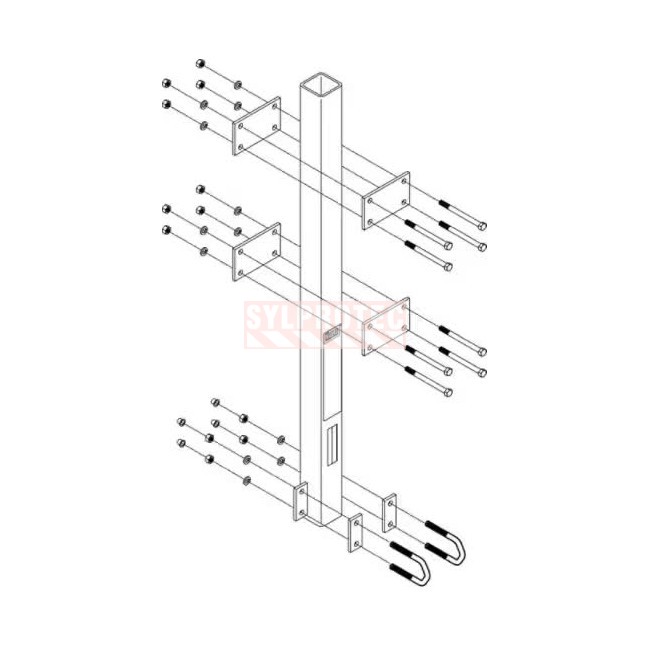

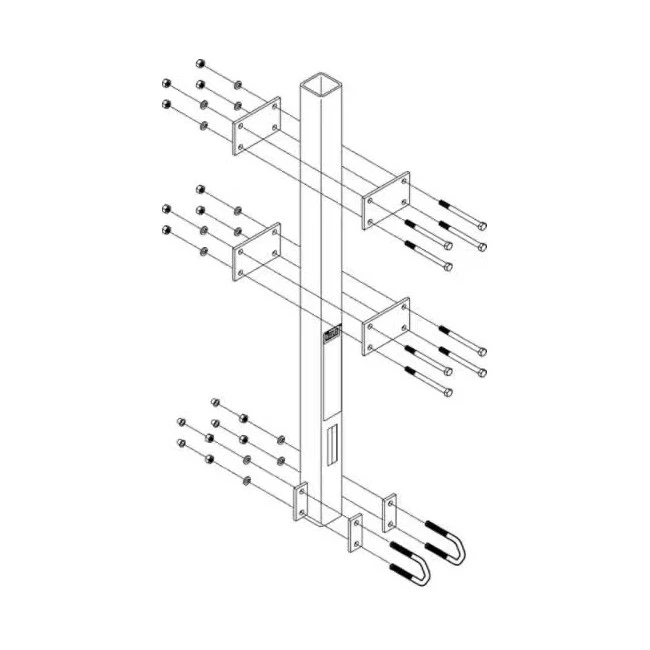

Support inférieur Lad-Saf DBI-SALA 3M 6116027 pour poteau ou mât d'échelle, 12,7 x 6,3 x 104 cm

Support inférieur (barre d'appui) Lad-Saf DBI-SALA 3M 6116027 pour poteau ou mât d'échelle, 5 x 2,5 x 41 po (12,7 x 6,3 x 104 cm)

Code d'achat 3M : 7100250927, modèle : 6116027

Le support inférieur Lad-Saf DBI-SALA 3M 6116027 est une barre d'appui de support inférieur en acier durable, conçue pour ancrer la base d'un système de sécurité vertical à câble flexible Lad-Saf installé sur poteau ou mât d'échelle. Il se boulonne solidement à la structure et reçoit le poteau d'ancrage Lad-Saf, offrant un point d'ancrage bas fiable au câble d'acier qui parcourt toute la zone d'ascension. Mesurant 5 x 2,5 x 41 po (5 x 2,5 x 41 po (12,7 x 6,3 x 104 cm)), il complète un système modulaire adaptable à de nombreux styles et tailles de supports.

Dans le système Lad-Saf, un support supérieur et un support inférieur servent d'ancrages au câble d'acier ; le coulisseau (aussi appelé manchon) relie le travailleur au câble, suit automatiquement son ascension et se verrouille sur le câble en cas de chute. Économique, polyvalent et facile à installer, le système offre des options de supports pour boulonner ou souder, différentes tailles de brides pour échelons et des configurations pour échelles droites ou courbes. Le système complet peut être utilisé par jusqu'à quatre travailleurs à la fois.

Avantages du support inférieur Lad-Saf 6116027

• Barre d'appui de support inférieur pour système vertical Lad-Saf sur poteau ou mât
• Construction en acier durable et résistante à la corrosion
• Se boulonne solidement à la structure et reçoit le poteau d'ancrage
• Nombreuses options de supports pour différents styles et tailles
• Compatible avec la gamme Lad-Saf DBI-SALA 3M pour échelle fixe
• Système utilisable par jusqu'à 4 travailleurs à la fois

Caractéristiques du support inférieur en acier

• Type de produit : barre d'appui de support inférieur Lad-Saf
• Matériau : acier durable
• Dimensions : 5 x 2,5 x 41 po (5 x 2,5 x 41 po (12,7 x 6,3 x 104 cm))
• Nombre d'utilisateurs du système : jusqu'à 4
• Capacité de charge du système : 310 lb (141 kg) par utilisateur
• Type d'installation : permanent
• Fixation : boulonnée à la structure (brides et boulon en U)
• Conforme aux normes ANSI A14.3-1992, OSHA 1910.27 et FAA RR-S-001301

Rôle du support inférieur dans le système vertical Lad-Saf

Sur un système de sécurité vertical à câble, les supports supérieur et inférieur ancrent le câble d'acier tendu sur toute la hauteur de la zone d'ascension. Le support inférieur 6116027 assure l'ancrage bas : il se boulonne à la structure et reçoit le poteau ou le mât d'échelle, ce qui maintient la tension et l'alignement du câble. Un ancrage bas solide est essentiel au bon déplacement du coulisseau et au fonctionnement fiable du système antichute.

Compatibilité et montage du support inférieur

Le support inférieur 6116027 s'intègre au système de sécurité vertical par câble Lad-Saf : le poteau d'ancrage 6116026 se raccorde au support inférieur boulonné. La configuration exacte du système (supports supérieur et inférieur, câble, guides, coulisseau) doit être validée avec une personne compétente et selon les instructions du fabricant 3M. Le support supérieur, le câble préserti, les guides et le coulisseau se commandent séparément.

Chantiers et secteurs pour le support Lad-Saf sur poteau

• Accès vertical sur échelles fixes à poteau ou mât
• Industrie générale, services publics, industrie pétrolière et gazière
• Télécommunications et entretien de structures en hauteur
• Configurations personnalisées de systèmes Lad-Saf

Inspection et entretien du support inférieur

Avant chaque utilisation, inspecter le support, son boulonnage à la structure et l'état de l'acier. Vérifier l'absence de corrosion, de fissure, de déformation ou de fixation desserrée. Tout composant endommagé doit être retiré du service. Une inspection formelle par une personne compétente autre que l'utilisateur est requise au moins une fois l'an, selon les instructions du fabricant 3M et la réglementation provinciale applicable. Toute réparation doit être effectuée par 3M DBI-SALA ou une personne compétente. Consultez nos services pour en savoir plus.

FAQ sur le support inférieur Lad-Saf 6116027

À quoi sert ce support inférieur ?

Il sert d'ancrage bas au système de sécurité vertical Lad-Saf : il se boulonne à la structure et reçoit le poteau ou le mât d'échelle qui tend le câble.

De quel matériau est-il fait ?

D'acier durable, robuste et résistant à la corrosion.

Sur quoi se fixe-t-il ?

Il se boulonne à la structure au moyen de brides et d'un boulon en U, puis reçoit le poteau d'ancrage 6116026.

Combien de travailleurs le système peut-il accueillir ?

Le système complet Lad-Saf peut accueillir jusqu'à 4 travailleurs à la fois, avec une capacité de 310 lb (141 kg) par utilisateur.

À quelles normes ce support est-il conforme ?

Il est conçu pour répondre aux normes ANSI A14.3-1992, OSHA 1910.27 et FAA RR-S-001301, dans le cadre d'un système Lad-Saf complet.

Suggestions complémentaires d'équipement antichute

Le monteur fixe solidement la base du système Lad-Saf au pied de l'échelle avant qu'un collègue n'entame l'ascension, protégé sur toute la hauteur. Un faux mouvement ou un équipement inadapté suffit à transformer une ascension de routine en chute grave. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité de classe L à anneau sternal (FPH140102XCAL), des gants anti-coupure (G100), des lunettes de sécurité (YA11329), un casque de protection (TA222), un vêtement de haute visibilité (VV20) et une protection auditive, des bouchons (O1100).

Pour bâtir le système antichute vertical complet, associez ce produit aux autres composants de la gamme Lad-Saf : le système de sécurité vertical par câble (FPA6100219) ; le coulisseau (aussi appelé manchon) de sécurité à câble (FPA5000338) ; le contrepoids souple de ligne de vie (FPA5901583) ; le guide de câble pour poteau inoxydable (FPA6100136) ; le guide intermédiaire pour pylône galvanisé (FPA6100430) ; le guide de câble fin de ligne (FPA61005XX) ; l'étiquette et les instructions du système (FPA6100252). Prévoyez aussi un dispositif de sauvetage en hauteur RollGliss R550 (FPLR550) à descente contrôlée, et balisez la zone au pied de l'échelle avec un ruban de signalisation DANGER (ECT3RE9).
