Plaque de serrage pour système de sécurité vertical à câble Lad-Saf DBI-SALA 3M 6100750

Plaque de serrage pour système de sécurité vertical à câble Lad-Saf DBI-SALA 3M 6100750, acier galvanisé

Code d'achat 3M : 7100311191, modèle : 6100750.

La plaque de serrage 3M DBI-SALA Lad-Saf 6100750 est un composant en acier galvanisé (0,25 x 3 x 3 po, épaisseur 6,35 mm) qui fait partie du système de sécurité vertical à câble flexible Lad-Saf pour échelle fixe. Vendue séparément, cette pièce de fixation participe au maintien du câble le long de la zone d'ascension. Elle est conçue pour la nouvelle génération de systèmes Lad-Saf, réingénierée pour simplifier et accélérer l'installation. Ce n'est pas un système complet ni un point d'ancrage autonome : elle prend tout son sens intégrée au système Lad-Saf, utilisé avec un coulisseau amovible (aussi appelé manchon) X2 ou X3 et un harnais.

Avantages de la plaque de serrage Lad-Saf 6100750

• Composant en acier galvanisé résistant à la corrosion.
• Compatible avec la nouvelle génération de systèmes Lad-Saf.
• Contribue à une installation plus simple et plus rapide.
• Pièce de rechange ou d'appoint vendue à l'unité.

Caractéristiques techniques de la plaque de serrage galvanisée

• Type de produit : plaque de serrage (composant de système Lad-Saf).
• Matériau : acier galvanisé.
• Dimensions : 0,25 x 3 x 3 po (6,35 x 76,2 x 77,5 mm).
• Poids : environ 0,56 lb (254 g, poids brut emballé).
• Entraxe des trous de fixation sur le support (standoff) : 4,00 po (101 mm).
• Plage de température de service : -40 °C à 60 °C.
• Vendue séparément du kit, à l'unité.
• S'intègre à un système Lad-Saf conforme ANSI Z359.16, OSHA 1910.140 et 1926.502 lorsque le système est utilisé avec un coulisseau amovible Lad-Saf X2 ou X3.

Rôle de la plaque de serrage dans le système Lad-Saf

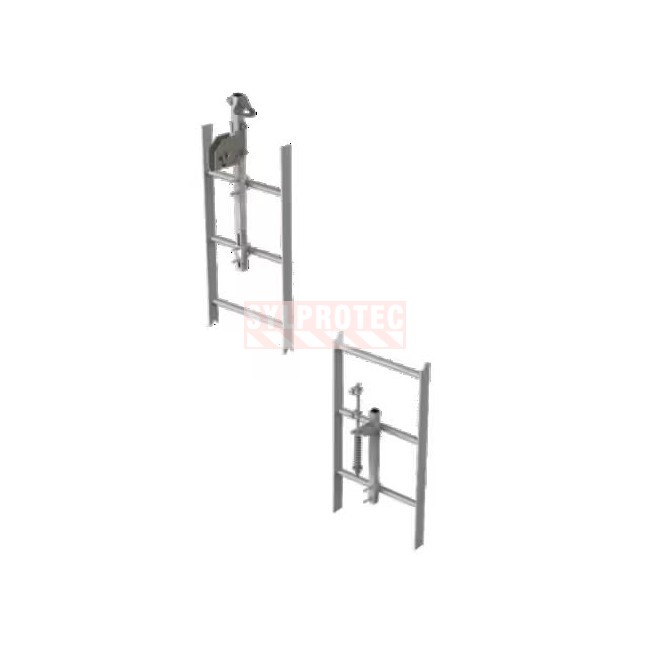

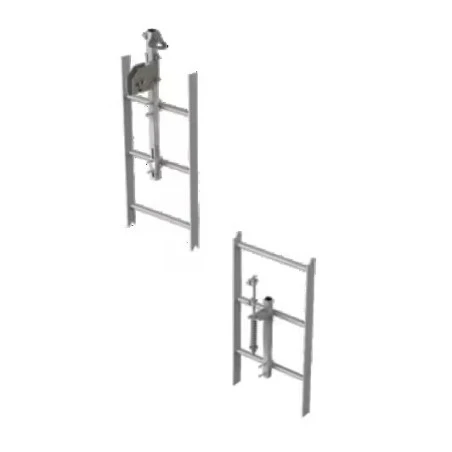

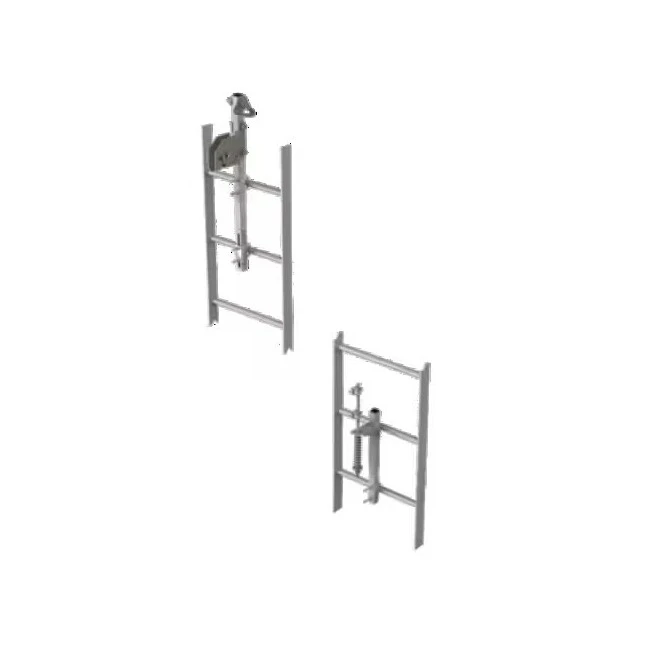

Installée sur le système de sécurité vertical Lad-Saf le long d'une échelle fixe, la plaque de serrage participe à la fixation et au maintien en place du câble d'acier tendu entre le support supérieur et le support inférieur. Elle est un maillon de l'installation permanente : la protection antichute réelle est assurée par l'ensemble du système, le coulisseau amovible relié au harnais du travailleur et le harnais lui-même.

Chantiers et secteurs

Accès vertical sur échelles fixes, panneaux d'affichage et structures : services publics, énergie éolienne, industrie pétrolière et gazière, transport d'énergie, télécommunications et entretien de structures industrielles.

À propos de l'installation de la plaque de serrage

La plaque de serrage se monte dans le cadre de l'installation d'un système Lad-Saf complet, par une personne compétente, selon les instructions du fabricant 3M. Elle s'utilise avec les autres composants du système du même métal (galvanisé), afin d'éviter la corrosion galvanique et de garantir la longévité de l'installation.

Inspection de la plaque de serrage

Avant chaque utilisation, inspectez la plaque et sa fixation : vérifiez l'absence de corrosion, de fissure, de déformation ou de fixation desserrée. Retirez du service tout composant endommagé. Une inspection formelle du système par une personne compétente autre que l'utilisateur est requise au moins une fois l'an, selon les instructions du fabricant 3M et la réglementation provinciale applicable.

Entretien du composant galvanisé

Gardez la pièce propre et sèche, à l'abri des produits chimiques agressifs. Ne modifiez jamais le composant. Toute réparation ou tout remplacement doit être réalisé par 3M DBI-SALA ou une personne autorisée, selon le manuel d'utilisation 3M.

FAQ sur la plaque de serrage Lad-Saf 6100750

Est-ce un système antichute complet ?

Non. Le 6100750 est une plaque de serrage, un composant du système Lad-Saf. Il se commande en plus des supports, du câble et du coulisseau amovible.

En quel matériau est la plaque ?

En acier galvanisé, pour résister à la corrosion.

Quelles sont ses dimensions ?

0,25 x 3 x 3 po (6,35 x 76,2 x 77,5 mm), pour un poids brut d'environ 254 g.

À quelles normes le système est-il conforme ?

Le système Lad-Saf est conforme aux normes ANSI Z359.16, OSHA 1910.140 et 1926.502 lorsqu'il est utilisé avec un coulisseau amovible Lad-Saf X2 ou X3.

La plaque est-elle vendue à l'unité ?

Oui, elle est vendue séparément du kit, à l'unité.
