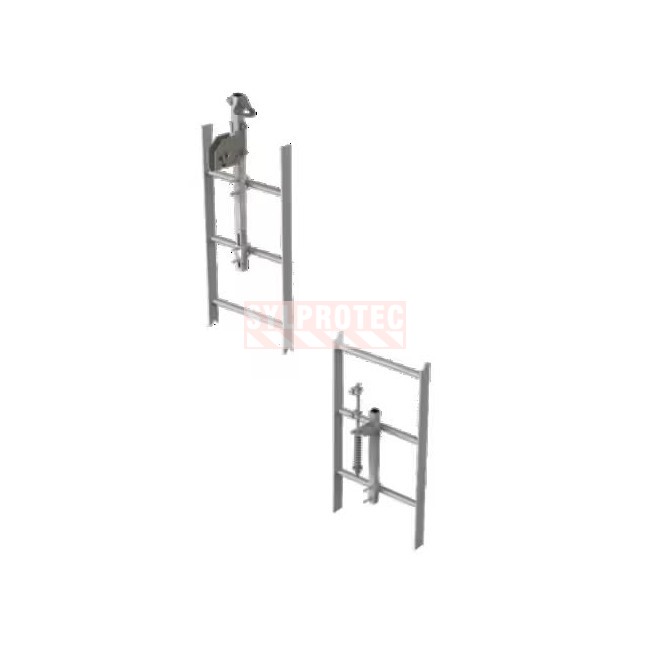

Système de sécurité vertical à câble Lad-Saf 2 utilisateurs en acier galvanisé DBI-SALA 3M

Système de sécurité vertical à câble Lad-Saf 2 utilisateurs galvanisé DBI-SALA 3M

Codes d'achat 3M par longueur (voir tableau) ; modèles : 6118020, 6118030, 6118040, 6118050, 6118060, 6118070, 6118080, 6118090, 6118100

Offert en 9 longueurs de câble (20 pi, 30 pi, 40 pi, 50 pi, 60 pi, 70 pi, 80 pi, 90 pi, 100 pi). Sélectionnez la longueur voulue dans le menu déroulant.

Avantages du système de sécurité vertical Lad-Saf

• Système complet vendu dans une seule SKU : les deux supports (haut et bas), le câble préserti et les guides de câble sont inclus.
• Conception redessinée : moins de 13 composants dans certaines configurations, soit jusqu'à 72 pour cent de pièces en moins que la génération précédente.
• Terminaison de câble présertie en usine, sans entretien et sans outillage spécial sur le chantier.
• Point d'ancrage antichute intégré au support supérieur, d'une capacité de 3 600 lb (1 633 kg).
• Système plus léger et plus rapide à installer, idéal pour l'accès aux toitures par échelle et trappe.
• Conforme ANSI Z359.16 lorsqu'il est utilisé avec un manchon amovible Lad-Saf X2 ou X3.

Caractéristiques et sécurité du câble galvanisé Lad-Saf

Le système Lad-Saf est un système de sécurité vertical à câble flexible pour échelle fixe. Les supports supérieur et inférieur sont en acier galvanisé et le câble préserti est en acier galvanisé de toron 1 x 7, d'un diamètre de 3/8 po (9,5 mm). Sa résistance minimale à la rupture est de 15 400 lb (68,5 kN), conforme à la norme RR-W-410.

Le système accueille 2 utilisateurs simultanément et offre une capacité de charge de 620 lb (281 kg) par utilisateur. Le support supérieur intègre un point d'ancrage antichute d'une capacité de 3 600 lb (1 633 kg). Le système est conforme à la norme ANSI Z359.16 uniquement lorsqu'il est utilisé avec un harnais de sécurité conforme et un coulisseau (aussi appelé manchon) amovible Lad-Saf X2 ou X3 : c'est un système complet.

Compatibilité de montage sur échelle fixe

Les supports se montent sur divers styles d'échelle fixe. Les plages compatibles, à confirmer sur la fiche technique du modèle exact, sont les suivantes :

• Espacement d'échelon : 9 à 12,25 po (200 à 310 mm).
• Barreau cylindrique : 0,75 à 1,6 po (19 à 40 mm) de diamètre.
• Barreau carré : 0,75 à 1,6 po (19 à 40 mm).
• Barreau diamant : 0,75 à 1,6 po (19 à 40 mm) de hauteur.
• Cornière (angle iron) : 0,75 à 1,6 po (19 à 40 mm) de hauteur d'aile.
• Barreau rectangulaire : 0,75 à 1,6 po (19 à 40 mm) de hauteur et 0,75 à 1,9 po (19 à 48 mm) de largeur.

Chantiers et secteurs d'application

• Accès aux toitures par échelle fixe et trappe.
• Silos, réservoirs, tours et pylônes.
• Échelles fixes industrielles permanentes.
• Télécommunications et énergie éolienne.
• Industrie pétrolière et gazière, services publics.

Installation du système vertical Lad-Saf sur échelle fixe

L'installation est permanente et doit être réalisée par une personne compétente. Le support supérieur et le support inférieur se fixent aux extrémités de l'échelle, puis le câble préserti est tendu sur toute la hauteur. Des guides de câble sont répartis le long du parcours, généralement tous les 20 à 40 pi.

Le nombre de guides inclus varie selon la longueur du câble : aucun guide pour la version de 20 pi, un guide de 30 à 50 pi, deux guides de 60 à 80 pi et trois guides de 90 à 100 pi. Des guides additionnels et des supports pour barreaux creux peuvent être requis selon la structure : à vérifier avec un représentant 3M.

Inspection du système antichute vertical Lad-Saf

Avant chaque utilisation, inspectez les supports, le câble (effilochage, corrosion, tension), les guides, le point d'ancrage intégré et les étiquettes d'identification. Tout système ayant subi une chute doit être retiré du service et faire l'objet d'une inspection formelle.

Cette inspection formelle doit être réalisée par une personne compétente autre que l'utilisateur, au moins une fois l'an. La réparation est réservée à 3M DBI-SALA ou à un représentant autorisé par écrit. Consultez la réglementation provinciale applicable et une personne compétente pour établir la fréquence exacte d'inspection.

Entretien du câble et des supports galvanisés Lad-Saf

Nettoyez le système à l'eau tiède avec un savon doux, puis laissez sécher à l'air libre, loin des sources de chaleur directe. Protégez les composants contre la corrosion et entreposez le matériel dans un endroit sec, à l'abri de l'humidité, ce qui est particulièrement important pour l'acier galvanisé.

FAQ : questions fréquentes sur le système Lad-Saf

Ce système accueille-t-il 2 ou 4 utilisateurs ?

Cette version est conçue pour 2 utilisateurs simultanés. D'autres têtes de système Lad-Saf existent en configuration 4 utilisateurs : consultez la fiche technique du modèle voulu.

Faut-il choisir le galvanisé ou l'inox ?

Ce système est en acier galvanisé, adapté à la plupart des milieux industriels. Pour les environnements très corrosifs (bord de mer, milieux chimiques), une version en acier inoxydable est offerte séparément.

Quel coulisseau est requis ?

Le système n'arrête une chute qu'utilisé avec un coulisseau amovible Lad-Saf X2 ou X3, raccordé à l'anneau sternal d'un harnais de sécurité conforme. Le manchon se commande séparément.

Combien de guides de câble sont inclus ?

Le nombre de guides dépend de la longueur : aucun pour 20 pi, un de 30 à 50 pi, deux de 60 à 80 pi et trois de 90 à 100 pi. Des guides additionnels peuvent être requis selon la structure.

À quelle réglementation ce système répond-il ?

Le système est conforme à la norme ANSI Z359.16 avec un manchon X2 ou X3. Le contexte réglementaire OSHA vise les échelles fixes de plus de 24 pi. Référez-vous toujours à la réglementation provinciale applicable et à une personne compétente pour valider votre installation.

Suggestions complémentaires d'équipement antichute

Pour compléter votre équipement de protection individuelle lors de l'accès vertical sur échelle fixe, ajoutez un harnais de sécurité de classe L à anneau sternal (FPH140200XCAL) qui le garde face à l'échelle, des gants anti-coupure (GS13KFNT), des lunettes de sécurité (YA3301), un casque de protection (TA14LR) retenu par sa mentonnière (TA14CS), un vêtement de haute visibilité (V6671) et des bouchons antibruit avec cordon (OA111).

Ce système fait partie d'une chaîne antichute verticale complète. Reliez le travailleur au câble par un coulisseau amovible Lad-Saf, choisi selon le diamètre du câble de 3/8 po (9,5 mm) de ce système : X2 (FPACC6160030) ou X3 (FPACC6160054), indispensable au fonctionnement du système. Prévoyez un dispositif de sauvetage en hauteur RollGliss R550 (FPLR550) à descente contrôlée, et balisez la zone au pied de la structure avec un ruban de signalisation DANGER (ECT3RE9).
