Montant pour ligne de vie horizontale sur poutre en I SecuraSpan DBI-SALA 3M

Montant pour ligne de vie horizontale sur poutre en I SecuraSpan DBI-SALA 3M, 4 largeurs d'aile

Codes d'achat 3M : 7100220291, 7012820229, 7012820230, 7012820231 — modèles : 7400047, 7400055, 7400056, 7400057.

Offert en 4 largeurs d'aile de poutre (6 à 12 po, 12 à 18 po, 18 à 24 po, 24 à 36 po). Sélectionnez la largeur voulue dans le menu déroulant.

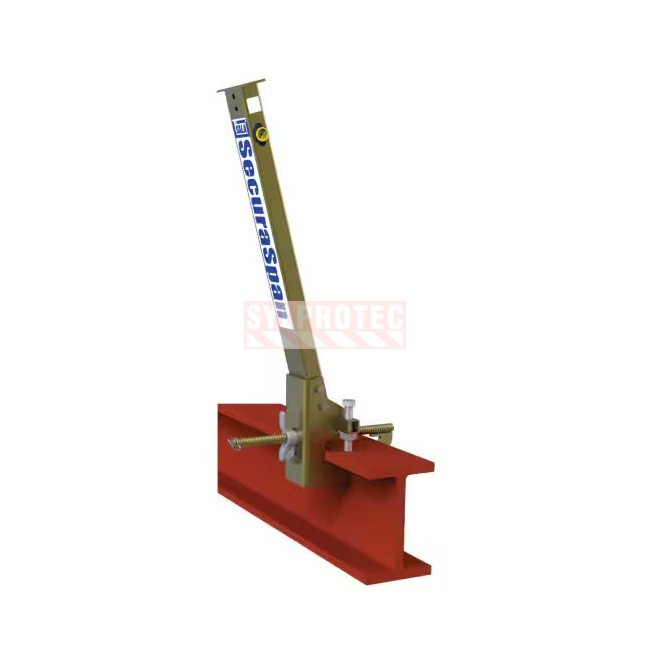

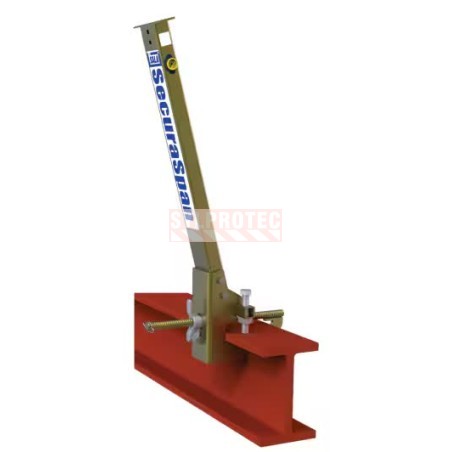

Le montant d'extrémité SecuraSpan de DBI-SALA 3M sert de point d'ancrage structural à une ligne de vie horizontale temporaire installée sur une poutre en I. Il se pince directement sur l'aile de la poutre grâce à un grappin automatique et à des écrous à ailettes, sans perçage ni soudure, ce qui en fait un ancrage portable et réutilisable d'un chantier à l'autre. Cette fiche regroupe quatre montants qui se distinguent uniquement par la largeur d'aile de poutre qu'ils acceptent : choisissez la largeur correspondant à votre structure dans le menu déroulant.

Avantages du montant SecuraSpan pour poutre en I

• Point d'ancrage d'extrémité pour ligne de vie horizontale temporaire sur poutre en I
• Se pince sur l'aile avec grappin automatique et écrous à ailettes, sans perçage ni soudure
• Ancrage portable et réutilisable d'un chantier à l'autre
• Technologie IRF (Integrated Roll Feature) et ajustement monté au sommet pour un montage et une inspection simplifiés
• Construction en acier durable, légère et portable
• Offert en 4 largeurs d'aile pour s'adapter à la structure

Caractéristiques techniques du montant d'ancrage SecuraSpan

• Type de produit : montant d'extrémité pour ligne de vie horizontale sur poutre en I
• Fixation : grappin automatique à pince sur l'aile (sans perçage ni soudure)
• Épaisseur d'aile acceptée : jusqu'à 5,7 cm (2 1/4 po)
• Largeurs d'aile : 6 à 12 po, 12 à 18 po, 18 à 24 po ou 24 à 36 po selon le modèle
• Configuration : portée unique ou portées multiples
• Portée libre : jusqu'à 18,3 m (60 pi)
• Matériau : acier
• Type d'installation : temporaire et portable
• Poids : de 36 à 40 lb (16,3 à 18 kg) selon le modèle

Capacité et utilisation du montant SecuraSpan

La capacité est de 2 travailleurs par portée, jusqu'à 6 travailleurs au total, chacun d'un poids maximal de 310 lb (140 kg) équipement compris. Un montant n'arrête pas une chute à lui seul : il fait partie d'un système complet comprenant un ancrage, un connecteur, un harnais et un absorbeur d'énergie. La résistance d'ancrage exigée varie selon la province et le type de système (à titre indicatif, de l'ordre de 16 kN pour un ancrage temporaire avec absorbeur d'énergie). Confiez toujours la conception et la vérification du système à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable.

FAQ sur le montant SecuraSpan pour ligne de vie horizontale

Quelle largeur de montant choisir ?

Mesurez la largeur de l'aile de la poutre en I sur laquelle le montant sera pincé, puis sélectionnez la plage correspondante (6 à 12 po, 12 à 18 po, 18 à 24 po ou 24 à 36 po) dans le menu déroulant.

Le câble et l'absorbeur sont-ils inclus ?

Non. Le montant est vendu à l'unité ; le câble tendu, l'absorbeur d'énergie et les composantes du système SecuraSpan se commandent séparément.

Comment se fixe le montant sur la poutre ?

Il se pince directement sur l'aile de la poutre à l'aide d'un grappin automatique et d'écrous à ailettes, sans perçage ni soudure, pour une pose et une dépose rapides.

Combien de travailleurs peuvent être protégés ?

Jusqu'à 2 travailleurs par portée et 6 travailleurs au total, chacun d'un poids maximal de 310 lb (140 kg) équipement compris.

Le montant arrête-t-il une chute à lui seul ?

Non. Il constitue le point d'ancrage d'extrémité d'un système complet (câble tendu, absorbeur d'énergie, harnais et connecteurs). La conception et la vérification doivent être confiées à une personne compétente selon la réglementation provinciale applicable.

Suggestions complémentaires d'équipement antichute

Le monteur de charpente d'acier qui installe ce montant sur une poutre en I travaille en hauteur au bout d'une aile exposée. Un faux mouvement ou un équipement inadapté suffit à transformer une manœuvre de routine en chute grave. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais complet DBI-SALA (FPH140103XCAP) relié à sa ligne autorétractable (FPLR3101507) ou à sa longe avec absorbeur d'énergie (FPL5400), des gants anticoupure (G378GKGVBE), des lunettes de sécurité (YA11329), un casque (TA80) retenu par sa jugulaire (TA80CS), une veste haute visibilité (V6935) et des bouchons d'oreille (OA1101).

Ce montant est un composant d'un système de ligne de vie horizontale : associez-y le système complet de ligne de vie horizontale temporaire (FPLVH) avec câble tendu, absorbeur d'énergie et fixations du fabricant pour former une portée complète. Prévoyez aussi un dispositif de sauvetage en hauteur (FPLR5503325) pour évacuer un travailleur suspendu, et délimitez la zone de travail au sol avec du ruban de signalisation (ECT3YE1).
