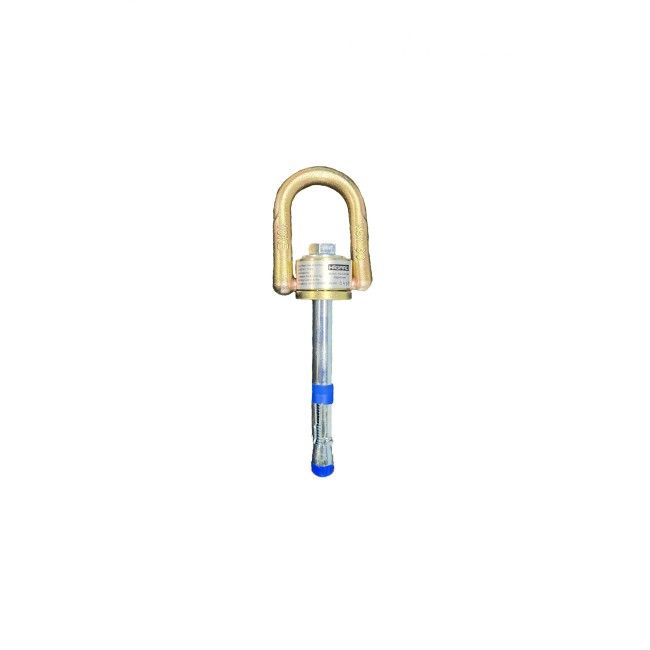

Ancrage permanent à émerillon 5K Swivel pour béton ou métal, 5000 lb

Ancrage permanent à émerillon 5K Swivel pour béton ou métal

L'ancrage permanent à émerillon 5K Swivel est un point d'ancrage fixe conçu pour la protection antichute des travailleurs en hauteur, sur une surface de béton ou de métal. Sa conception pivotante novatrice est sa grande force : l'anneau en D tourne sur 360° pour éviter l'enroulement de la longe, et il bascule sur 180° pour éliminer toute surcharge sur l'ouverture du mousqueton. Il sert de point d'attache permanent pour relier un harnais à un système antichute.

Fabriqué en acier plaqué de zinc, cet ancrage est conçu par le fabricant pour résister à des forces statiques de 5000 lbf (22,3 kN), conformément aux normes ANSI Z359.1-2007 et ANSI Z359.7-2011 ainsi qu'aux exigences OSHA 1926.502. Le poids maximum du travailleur est de 310 lb (141 kg), incluant les vêtements, les outils et l'équipement. Selon le fournisseur, la certification CSA n'est pas fournie, celle-ci n'ayant pas été jugée nécessaire pour un ancrage de 5000 lbf. Code du fabricant Hiigard : HG-1540CSA. Vendu à l'unité.

Avantages de l'ancrage à émerillon 5K Swivel

Conçu pour durer en poste fixe, cet ancrage pivotant garde le connecteur bien orienté et réduit l'usure de la longe, ce qui en fait un point d'ancrage permanent fiable sur béton comme sur métal.

Caractéristiques et sécurité de l'ancrage permanent

• Anneau en D pivotant sur 360° pour éviter l'enroulement de la longe
• Basculement sur 180° pour limiter la surcharge sur le mousqueton
• Corps en acier plaqué de zinc résistant à la corrosion
• Résistance aux forces statiques de 5000 lbf (22,3 kN)
• Conforme ANSI Z359.1-2007, ANSI Z359.7-2011 et OSHA 1926.502
• Capacité du travailleur : 310 lb (141 kg), équipement inclus
• Boulon de fixation inclus (aussi vendu séparément : FPA1540B)
• Plage de température : -30 °F à +130 °F (-34 °C à +54 °C)
• Poids de l'ancrage : 1,2 lb (0,5 kg)

Chantiers et secteurs où cet ancrage est requis

• Travaux en hauteur sur structure de béton ou de métal
• Entretien industriel nécessitant un point d'ancrage permanent
• Toitures, dalles, plateformes et zones techniques
• Postes de travail récurrents exigeant un ancrage fixe de 5000 lbf

À propos du point d'ancrage et de son installation

L'installation sécuritaire de cet ancrage requiert une surface lisse permettant son assise complète. Sur béton, la dalle doit avoir au moins 7 po (178 mm) d'épaisseur et offrir une résistance minimale de 3000 psi (20,7 MPa). L'ancrage doit être fixé au moyen du boulon FPA1540B inclus, percé et serré selon les instructions du fabricant. Comme pour tout point d'ancrage antichute, l'emplacement doit être choisi par une personne compétente : privilégiez un point situé au-dessus de l'anneau dorsal du harnais, et évaluez toujours la distance de chute, le dégagement libre sous le travailleur, les mesures de secours et la résistance de l'ancrage (5000 lbf).

Inspection de l'ancrage permanent

Avant chaque utilisation, inspectez l'ancrage pour déceler tout signe de corrosion, de fissure, de déformation, d'usure ou de fixation desserrée, et vérifiez l'intégrité de l'anneau en D et de l'émerillon. Tout ancrage endommagé, déformé ou ayant subi une chute doit être mis hors service immédiatement. Une personne qualifiée autre que l'utilisateur devrait aussi procéder à une inspection périodique. Sylprotec offre un service d'inspection de l'équipement antichute ; pour en savoir plus, consultez l'onglet Service.

Entretien de l'ancrage permanent

Gardez l'ancrage propre : nettoyez-le avec un savon doux et de l'eau tiède pour retirer la saleté et les débris, évitez les produits abrasifs ou chimiques, puis séchez-le bien. Vérifiez régulièrement le serrage du boulon et l'état de la surface de béton. Remplacez l'ancrage au moindre signe de corrosion, de déformation ou d'usure des points de fixation.

FAQ sur l'ancrage permanent 5K Swivel

Voici les questions les plus fréquentes sur l'inclusion du boulon, la pose sur béton et la conformité de cet ancrage permanent à émerillon.

Le boulon est-il inclus avec l'ancrage FPA1540 ?

Oui. Le FPA1540 est vendu avec son boulon de fixation inclus. Le boulon FPA1540B est aussi offert séparément, pour le remplacement ou la planification d'une installation.

Peut-on installer cet ancrage sur du béton ?

Oui, si la surface est lisse, si l'épaisseur minimale de la dalle est de 7 po (178 mm) et si la résistance du béton atteint au moins 3000 psi (20,7 MPa), selon les instructions du fabricant.

Cet ancrage est-il certifié CSA ?

Le fournisseur indique une conformité ANSI Z359.1-2007, ANSI Z359.7-2011 et OSHA 1926.502. Il ne fournit pas de certification CSA pour cet ancrage de 5000 lbf.

Suggestions de produits d'ancrage et de protection antichute

Pour bâtir un système antichute complet, cet ancrage permanent se combine avec d'autres équipements de la chaîne de protection. Selon le support et le type de travaux, vous choisirez un ancrage permanent, réutilisable ou temporaire, puis le reste de l'équipement antichute.

Voyez aussi le boulon de fixation à béton (FPA1540B), un harnais de classe A (FPH1000A), un coulisseau anti-panique (FPACC), une corde de vie verticale (FPAC), l'ensemble couvreur complet (FPK50), un connecteur d'ancrage permanent en inox (FPA826), un ancrage de toit amovible (FPA827) et un sac de rangement (FPBAG). Sous « Accessoires » au bas de la page.
