Boulon d'ancrage à béton pour FPA1540, longueur de 4 po / 10,16 cm

Boulon d'ancrage à béton pour l'ancrage FPA1540

Le FPA1540B est le boulon d'ancrage à béton de la quincaillerie de fixation utilisée avec l'ancrage permanent à émerillon FPA1540. Il se compose d'un boulon à béton à tête hexagonale et d'une cheville à béton, et mesure 4 po (10,16 cm) de longueur. C'est la pièce qui ancre solidement le 5K Swivel dans la dalle. Vendu à l'unité.

Le FPA1540 est livré avec son boulon inclus ; ce FPA1540B demeure disponible séparément lorsque seule la quincaillerie de fixation est requise, pour le remplacement ou la préparation d'une nouvelle installation. Code du fabricant Hiigard : SWY2CSA-475.

Avantages du boulon de fixation à béton

Pièce de fixation dédiée, ce boulon assure l'ancrage du 5K Swivel dans le béton et permet de prévoir une pièce de rechange sans avoir à racheter l'ancrage complet.

Caractéristiques du boulon d'ancrage

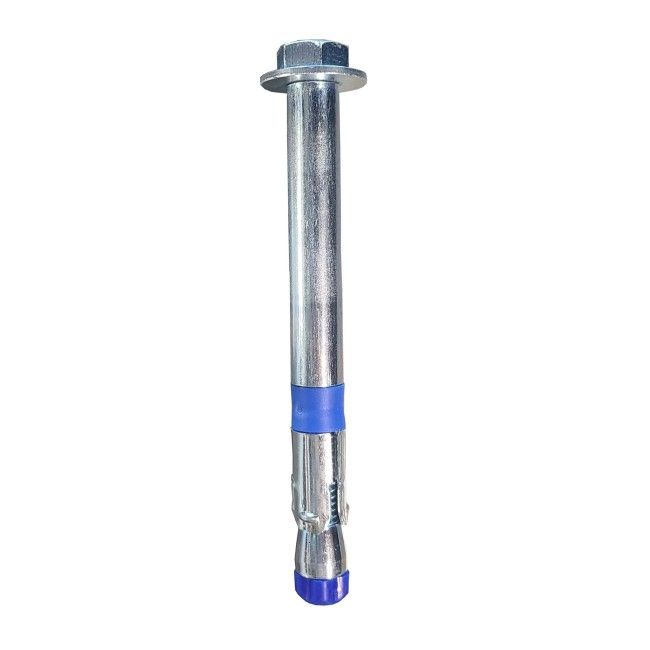

• Boulon à béton à tête hexagonale + cheville à béton
• Longueur de 4 po (10,16 cm)
• Pièce de fixation dédiée à l'ancrage permanent FPA1540
• Trou de perçage requis : ½ po (13 mm) de diamètre
• Profondeur minimale du trou : 4½ po (114 mm)
• Couple de serrage : 40 ft-lb (54,23 N·m)

Chantiers et secteurs où ce produit est requis

• Remplacement de la quincaillerie de l'ancrage FPA1540
• Travaux antichute sur dalle de béton
• Entretien et remise en service de points d'ancrage fixes
• Planification de pièces de rechange pour les chantiers en hauteur

Installation du boulon d'ancrage

Utilisez une perceuse, idéalement avec un mandrin SDS, pour percer un trou de ½ po (13 mm) de diamètre et d'une profondeur minimale de 4½ po (114 mm). L'emplacement du trou doit se situer à plus de 8 po (203 mm) de l'arête de la dalle. Le trou doit être perpendiculaire à la dalle et nettoyé de tout débris avant l'installation. La dalle doit avoir au moins 7 po (178 mm) d'épaisseur et le béton doit offrir une résistance minimale de 3000 psi (20,7 MPa). Serrez finalement le boulon à 40 ft-lb (54,23 N·m), selon les instructions du fabricant. Les températures d'utilisation recommandées sont de -30 °F à +130 °F (-34 °C à +54 °C).

Inspection du point d'ancrage

Avant l'installation ou la remise en service d'un point d'ancrage, vérifiez l'état du boulon, de la cheville, du filetage et de la surface de béton. Toute déformation, corrosion importante, usure anormale ou dommage exige le remplacement de la pièce. Un ancrage qui a subi un choc ou arrêté une chute doit être mis hors service immédiatement et remplacé selon les instructions applicables. Sylprotec offre un service d'inspection de l'équipement antichute ; consultez l'onglet Service.

FAQ sur le boulon d'ancrage à béton

Voici les questions les plus fréquentes sur l'inclusion, le perçage et le serrage de ce boulon de fixation.

Le FPA1540B est-il le boulon vendu avec le FPA1540 ?

Oui. Le FPA1540 est vendu avec son boulon inclus, et le FPA1540B est aussi vendu séparément comme pièce de fixation ou de remplacement.

Quel trou faut-il percer pour ce boulon ?

Le fabricant indique un trou de ½ po (13 mm) de diamètre, d'une profondeur minimale de 4½ po (114 mm), à plus de 8 po (203 mm) de l'arête de la dalle.

Quel couple de serrage faut-il appliquer ?

Le couple de serrage indiqué est de 40 ft-lb (54,23 N·m), selon les instructions du fabricant.

Suggestions de produits d'ancrage et de protection antichute

Pour compléter votre installation, ce boulon s'utilise avec l'ancrage 5K Swivel et le reste de la chaîne de protection antichute. Selon le support et le type de travaux, vous choisirez un ancrage permanent, réutilisable ou temporaire, puis l'équipement associé.

Voyez aussi l'ancrage 5K Swivel (FPA1540), un harnais de classe A (FPH1000A), un coulisseau anti-panique (FPACC), une corde de vie verticale (FPAC), l'ensemble couvreur complet (FPK50), un connecteur d'ancrage permanent en inox (FPA826), un ancrage de toit amovible (FPA827) et un sac de rangement (FPBAG). Sous « Accessoires » au bas de la page.
