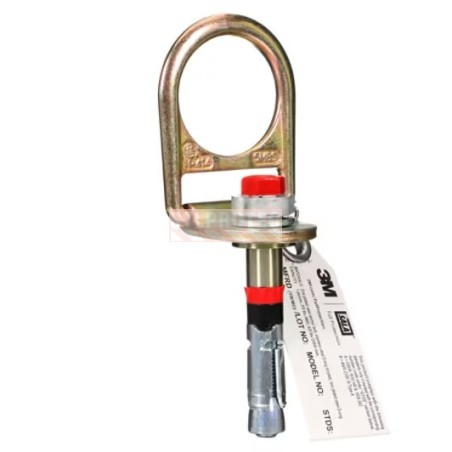

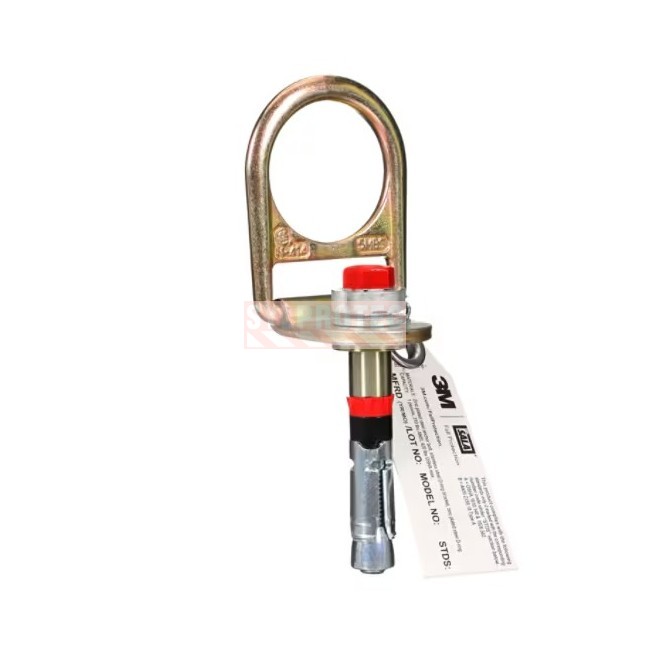

Ancrage à anneau en D pour le béton DBI-SALA 3M 2104560

Ancrage à anneau en D pour le béton DBI-SALA 3M 2104560

Code d'achat 3M 7100188834, modèle 2104560.

L'ancrage à anneau en D pour le béton DBI-SALA 3M 2104560 est un point d'ancrage temporaire ou permanent (réutilisable) conçu pour le béton (trou de 18 mm / 11/16 po ou 19,05 mm / 3/4 po), à la verticale dans un mur ou à l'horizontale dans un plafond. Fabriqué en acier zingué résistant à la corrosion, il se fixe par vis à béton et crée un point de raccordement sûr pour un système antichute individuel. Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.

Avantages de l'ancrage DBI-SALA

• Conçu spécifiquement pour le béton (trou de 18 mm / 11/16 po ou 19,05 mm / 3/4 po), à la verticale dans un mur ou à l'horizontale dans un plafond.
• Construction en acier zingué résistante à la corrosion pour une durabilité accrue.
• Fixation par vis à béton.
• Conception compacte et légère, facile à manipuler en hauteur.
• Compatible avec divers systèmes antichute (ne convient pas aux lignes de vie horizontales).

Caractéristiques techniques de l'ancrage

• Marque : DBI-SALA.
• Matériau : acier zingué.
• Type de fixation : vis à béton.
• Type d'installation : temporaire ou permanent (réutilisable).
• Capacité : 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.
• Conformité : ANSI Z359.18 et OSHA 1910.140/1926.502.
• Poids : 1,167 lb / 0,53 kg.

Applications de l'ancrage pour béton

Construction, industrie générale, exploitation minière et industrie pétrolière et gazière. Conçu pour créer un point d'ancrage temporaire ou permanent (réutilisable) sur du béton (trou de 18 mm / 11/16 po ou 19,05 mm / 3/4 po), à la verticale dans un mur ou à l'horizontale dans un plafond et servir de point de raccordement à un système d'arrêt de chute ou de retenue.

Installation de l'ancrage antichute

L'ancrage se fixe par vis à béton sur la structure, conformément aux instructions écrites du fabricant. Choisir un emplacement capable de supporter les charges exigées et confier l'installation à une personne compétente. Une fois posé, raccorder le système antichute individuel au point de fixation de l'ancrage.

Inspection de l'ancrage

Avant chaque usage, vérifier l'état de l'ancrage : corrosion, déformation, fissures, éléments de fixation desserrés. Retirer immédiatement du service tout ancrage endommagé ou ayant arrêté une chute, puis le faire évaluer par une personne compétente.

Entretien de l'ancrage en acier

Nettoyer à l'eau tiède avec un chiffon, sans abrasif ni produit chimique corrosif. Laisser sécher à l'air. Entreposer dans un endroit sec et protéger les surfaces métalliques de la corrosion.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'ancrage pour béton DBI-SALA

Sur quelle surface cet ancrage s'installe-t-il ?

Sur le béton (trou de 18 mm / 11/16 po ou 19,05 mm / 3/4 po), à la verticale dans un mur ou à l'horizontale dans un plafond.

Cet ancrage est-il permanent ou réutilisable ?

Il s'agit d'un ancrage temporaire ou permanent (réutilisable).

Quelle charge cet ancrage supporte-t-il ?

Une capacité de 310 lb (141 kg) ANSI / 420 lb (190 kg) OSHA.

Peut-on l'utiliser sur une ligne de vie horizontale ?

Non, cet ancrage ne convient pas aux lignes de vie horizontales.
