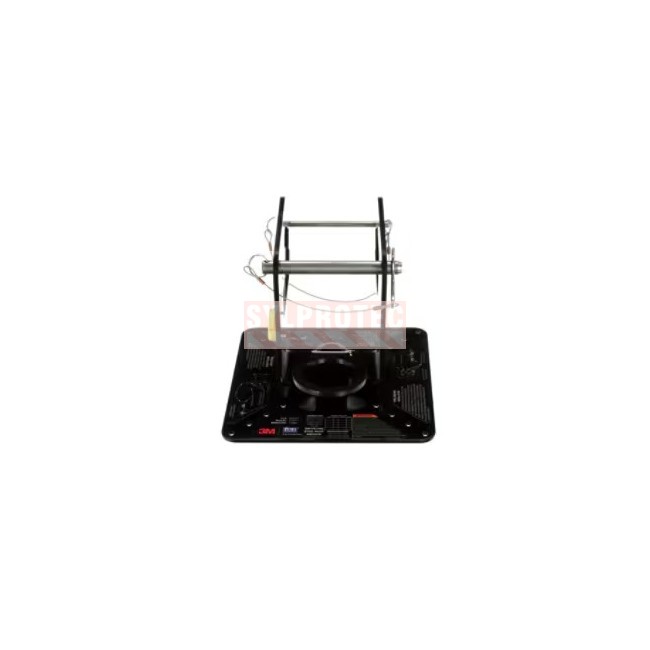

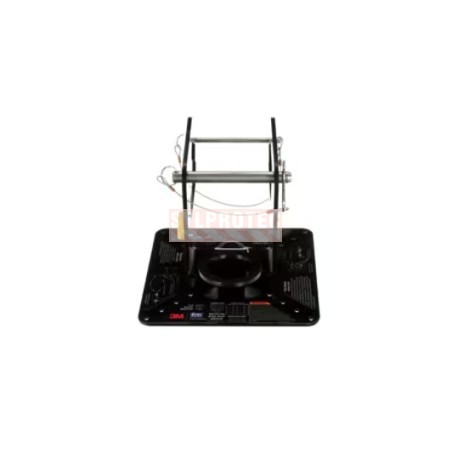

Ancrage de toit pivotant DBI-SALA 3M, petit CE, acier et aluminium, noir 2190071

Ancrage de toit pivotant DBI-SALA 3M, petit CE, acier et aluminium, noir

Code d'achat 3M 7012779168, modèle 2190071.

L'ancrage de toit pivotant DBI-SALA 3M, petit CE, acier et aluminium, noir est un point d'ancrage réutilisable conçu pour les toitures inclinées ou plates, en bois ou en acier. Fabriqué en acier résistant à la corrosion, il se fixe par vis tire-fond (support pivotant 360 degrés intégré) et crée un point de raccordement sûr pour un système antichute individuel. Capacité : 420 lb (191 kg).

Ce produit fait partie d'une famille d'ancrages de toit offerts en plusieurs modes d'installation. Si vous avez besoin de la version 310 lb, voyez notre modèle Protecta (FPA2190070).

Avantages de l'ancrage DBI-SALA

• Conçu spécifiquement pour les toitures inclinées ou plates, en bois ou en acier.
• Construction en acier résistante à la corrosion pour une durabilité accrue.
• Fixation par vis tire-fond (support pivotant 360 degrés intégré).
• Conception compacte et légère, facile à manipuler en hauteur.
• Compatible avec divers systèmes antichute (ne convient pas aux lignes de vie horizontales).

Caractéristiques techniques de l'ancrage

• Marque : DBI-SALA.
• Matériau : acier, aluminium résistant à la corrosion.
• Type de fixation : vis tire-fond (support pivotant 360 degrés intégré).
• Type d'installation : réutilisable.
• Capacité : 420 lb (191 kg).
• Conformité : 29 CFR OSHA 1910.140 et 1926.502 (420 lb OSHA).
• Poids : 16,8 lb / 7,6 kg.

Applications de l'ancrage de toit

Construction, industrie générale, exploitation minière et industrie pétrolière et gazière. Conçu pour créer un point d'ancrage réutilisable sur des toitures inclinées ou plates, en bois ou en acier et servir de point de raccordement à un système d'arrêt de chute ou de retenue.

Installation de l'ancrage antichute

L'ancrage se fixe par vis tire-fond (support pivotant 360 degrés intégré) sur la structure, conformément aux instructions écrites du fabricant. Choisir un emplacement capable de supporter les charges exigées et confier l'installation à une personne compétente. Une fois posé, raccorder le système antichute individuel au point de fixation de l'ancrage.

Inspection de l'ancrage

Avant chaque usage, vérifier l'état de l'ancrage : corrosion, déformation, fissures, éléments de fixation desserrés. Retirer immédiatement du service tout ancrage endommagé ou ayant arrêté une chute, puis le faire évaluer par une personne compétente.

Entretien de l'ancrage en acier

Nettoyer à l'eau tiède avec un chiffon, sans abrasif ni produit chimique corrosif. Laisser sécher à l'air. Entreposer dans un endroit sec et protéger les surfaces métalliques de la corrosion.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur l'ancrage de toit DBI-SALA

Sur quelle surface cet ancrage s'installe-t-il ?

Sur les toitures inclinées ou plates, en bois ou en acier.

Cet ancrage est-il permanent ou réutilisable ?

Il s'agit d'un ancrage réutilisable.

Quelle charge cet ancrage supporte-t-il ?

Une capacité de 420 lb (191 kg).

Peut-on l'utiliser sur une ligne de vie horizontale ?

Non, cet ancrage ne convient pas aux lignes de vie horizontales.

Suggestions complémentaires d'équipement antichute

Le couvreur passe ses journées sur des pentes glissantes, exposé au soleil, au vent et au vide de plusieurs étages. Une tuile qui bouge ou un pas de trop vers le rebord suffit à transformer une routine en chute grave. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité (FPH140201XCAP) relié au point d'ancrage, des gants de protection (G378GKGVBE) adaptés à la tâche, des lunettes de sécurité (YA3301), un casque de protection (TA82) contre les chocs, muni de sa jugulaire de rétention (TA80CS) pour rester en place en hauteur et un vêtement de travail haute visibilité adapté au travail en hauteur (VV21).

Pour bâtir le système antichute complet, associez cet ancrage à un harnais ExoFit (FPH140200XCAL), relié par une longe à absorbeur d'énergie (FPL1246167C) ou un enrouleur autorétractable (FPLR3500250) ; complétez selon la surface avec un autre ancrage (FPA831). Prévoyez aussi un dispositif de sauvetage en hauteur Rollgliss R550 à descente contrôlée (FPLR5503325, corde de 50 pi), et balisez la zone de travail avec un ruban à barricade DANGER (ECT3RE9), complétée par une affiche « Harnais de sécurité obligatoire » (ECO130).
