Lot de 4 pinces U Maxi DBI-SALA 3M pour ancrages de toiture à joints debout, aluminium, argent, 7241208

Lot de 4 pinces U Maxi DBI-SALA 3M pour ancrages de toiture à joints debout, aluminium, argent, 7241208

Code d'achat 3M 7100314937, modèle 7241208.

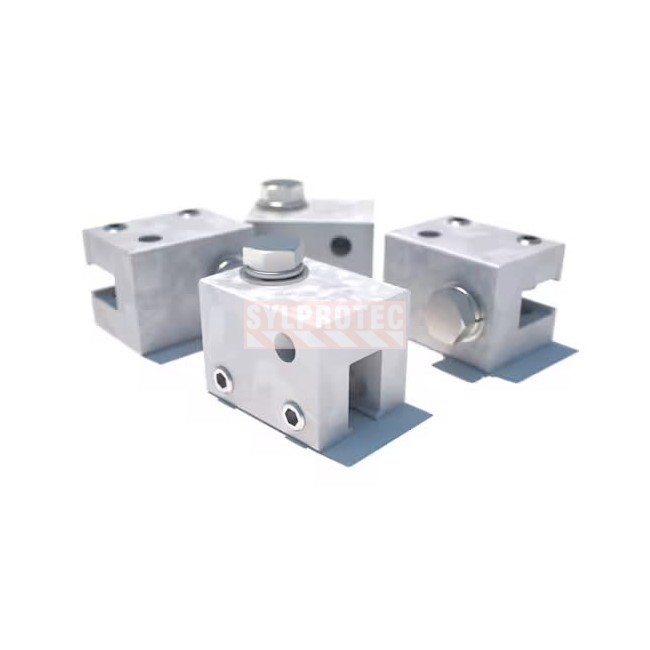

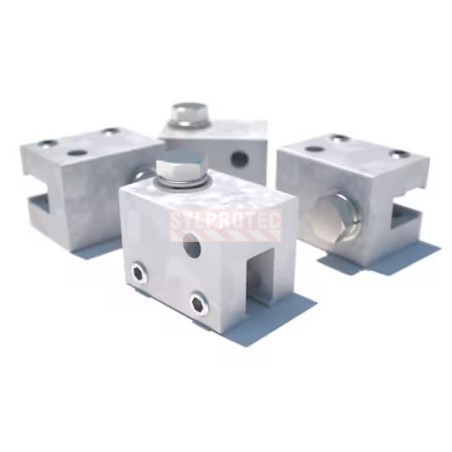

Le lot de 4 pinces U Maxi DBI-SALA 3M, 7241208, réunit 4 mâchoires de profil U qui adaptent un dispositif d'ancrage de toiture aux joints debout. La gamme Maxi se décline en trois profils de mâchoires — Z, U et E — chacun conçu pour épouser une forme de joint debout différente : le modèle U de ce lot est destiné aux joints dont la géométrie correspond au profil en U, là où les modèles Z et E (vendus séparément) couvrent d'autres formes de joints. Toutes se serrent sur le joint sans perforer la toiture. De construction en acier et aluminium résistants à la corrosion, argent, elles créent un point de raccordement sûr pour un système antichute individuel sur les toits métalliques à joints debout. Capacité : 310 lb (141 kg).

Différence entre les pinces Maxi Z, U et E

Les pinces Maxi se choisissent selon le profil du joint debout de la toiture. Il existe trois versions de mâchoires, vendues séparément en lot de 4 : le profil Z, le profil U (le présent lot, 7241208) et le profil E. Chaque profil est usiné pour venir se verrouiller sur une forme de joint précise (rebord arrondi/bulbe, simple pli ou double pli). Le choix du bon profil garantit une prise ferme et sûre sur le joint ; en cas de doute sur le type de joint de votre toiture, validez la compatibilité avec une personne compétente avant l'installation.

Avantages du lot de pinces U Maxi pour toiture à joints debout

• Pince de profil U pour joints debout, livrée en lot de 4.
• Compatible avec les joints debout à rebord arrondi (bulbe), à simple pli et à double pli.
• Fixation par serrage sur le joint, sans perçage ni perforation de la toiture.
• Construction en acier et aluminium résistants à la corrosion pour une durabilité accrue.
• Conception compacte et légère, facile à manipuler en hauteur.
• Compatible avec divers systèmes antichute (ne convient pas aux lignes de vie horizontales).

Caractéristiques techniques des pinces U Maxi en aluminium

• Marque : DBI-SALA.
• Type de produit : lot de 4 pinces (profil U) pour dispositif d'ancrage de toiture.
• Matériau : acier et aluminium résistants à la corrosion.
• Couleur : argent.
• Type de fixation : serrage sur joint debout (bulbe, simple pli, double pli).
• Type d'installation : permanent.
• Capacité : 310 lb (141 kg).
• Conformité : 29 CFR OSHA 1910.140 et 1926.502.
• Poids : 2,3 lb / 1 kg.

Applications des pinces d'ancrage de toiture

Industrie générale et construction, sur les toitures métalliques à joints debout. Ces pinces permettent d'adapter un dispositif d'ancrage de toiture au profil du joint présent (bulbe, simple pli, double pli) et de créer un point de raccordement pour un système d'arrêt de chute ou de retenue, sans perforer la couverture.

Installation des pinces sur joint debout

Chaque pince se serre sur le joint debout de la toiture, selon le profil (bulbe, simple ou double pli), conformément aux instructions écrites du fabricant. Choisir un joint capable de supporter les charges exigées et confier l'installation à une personne compétente. Une fois les pinces posées et le dispositif d'ancrage de toiture en place, raccorder le système antichute individuel au point d'ancrage.

Inspection des pinces d'ancrage

Avant chaque usage, vérifier l'état des pinces : corrosion, déformation, fissures, éléments de fixation desserrés. Retirer immédiatement du service toute pince endommagée ou ayant participé à l'arrêt d'une chute, puis la faire évaluer par une personne compétente.

Entretien des pinces en aluminium

Nettoyer à l'eau tiède avec un chiffon, sans abrasif ni produit chimique corrosif. Laisser sécher à l'air. Entreposer dans un endroit sec et protéger les surfaces métalliques de la corrosion.

Exigences de résistance d'un point d'ancrage

Un ancrage seul n'arrête pas une chute : il fait partie d'un système antichute complet (ancrage, connecteur et harnais). Sa résistance certifiée doit être distinguée du seuil réglementaire exigé, lequel varie selon la province et le type de système. À titre indicatif, pour un système d'arrêt de chute utilisé avec un absorbeur d'énergie (le cas normal sur le terrain), la réglementation du Québec exige un point d'ancrage capable de résister à une force d'au moins 18 kN, alors que d'autres provinces réfèrent à environ 22 kN pour un ancrage non conçu par un ingénieur. Confiez toujours la validation à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable, et référez-vous à la norme CSA Z259.15 pour les connecteurs d'ancrage.

Selon le bulletin technique 3M et la norme ANSI Z359.2, la résistance exigée dépend du type de système raccordé au point d'ancrage :

• Arrêt de chute : au moins 5 000 lb (22,2 kN) pour un ancrage non certifié, ou deux fois la force d'arrêt maximale pour un ancrage certifié conçu par une personne qualifiée.
• Retenue (travel restraint) : au moins 1 000 lb (4,5 kN) non certifié, ou deux fois la force prévisible pour un ancrage certifié.
• Positionnement au travail : au moins 3 000 lb (13,3 kN), ou deux fois la charge d'impact potentielle, selon la valeur la plus élevée.
• Sauvetage : au moins 3 000 lb (13,3 kN) non certifié, ou cinq fois la charge appliquée pour un ancrage certifié.

Lorsque plusieurs systèmes sont raccordés au même ancrage, ces valeurs doivent être multipliées par le nombre de systèmes. L'ancrage utilisé pour un système antichute doit être indépendant de tout ancrage servant à supporter ou suspendre une plateforme (OSHA 1926.502 et 1910.140).

Compatibilité des composants du système

Un système antichute individuel est idéalement conçu, testé et fourni comme un ensemble complet. En pratique, les longes, connecteurs, lignes de vie, absorbeurs d'énergie et harnais sont souvent interchangés, car certains composants s'usent avant d'autres. Tous les composants ne sont pas compatibles entre eux : par exemple, une longe ne doit pas être raccordée entre un harnais et un absorbeur de type autorétractable, ce qui provoquerait une chute libre supplémentaire non prévue par la conception. Toute substitution ou modification doit être évaluée par une personne compétente avant la mise en service, conformément à OSHA 29 CFR 1926.502 et 1910.140.

FAQ sur les pinces U Maxi DBI-SALA

Sur quel type de toiture ces pinces s'installent-elles ?

Sur les toitures métalliques à joints debout : profils à rebord arrondi (bulbe), à simple pli et à double pli.

Combien de pinces contient le lot ?

Le lot comprend 4 pinces de profil U, à utiliser avec un dispositif d'ancrage de toiture sur les joints debout compatibles.

Ces pinces perforent-elles la toiture ?

Non. Elles se serrent sur le joint debout sans perçage ni perforation de la couverture.

Quelle charge cet ancrage supporte-t-il ?

Une capacité de 310 lb (141 kg), incluant l'utilisateur, ses outils et son équipement.

Peut-on les utiliser sur une ligne de vie horizontale ?

Non, cet ancrage ne convient pas aux lignes de vie horizontales.

Suggestions complémentaires d'équipement antichute

Le couvreur travaille en hauteur, avec le vide sous les pieds à chaque geste. Une seconde d'inattention sur un toit en pente peut devenir une chute de plusieurs mètres. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais de sécurité (FPH140202XCA) relié au point d'ancrage, des gants de protection (GS13GDSTL) adaptés à la tâche, des lunettes de sécurité (YA3302), un casque de protection (TA14OR) contre les chocs, muni de sa jugulaire de rétention (TA14CS) pour rester en place en hauteur et un vêtement de travail haute visibilité adapté au travail en hauteur (VV49).

Pour bâtir le système antichute complet, associez cet ancrage à un harnais ExoFit (FPH140201XCALP), relié par une longe à absorbeur d'énergie (FPL1246152C) ou un enrouleur autorétractable (FPLR3500251) ; complétez selon la surface avec un autre ancrage (FPA1540). Prévoyez aussi un dispositif de sauvetage en hauteur Rollgliss R550 avec roue de manœuvre et levage intégré (FPLR550, corde de 150 pi), et balisez la zone de travail avec un ruban à barricade DANGER (ECT3RE9), complétée par un poteau routier rétroréfléchissant (EPAL192) fixé sur sa base lestée (11 lb / 5 kg, forme carrée, EPAL).
