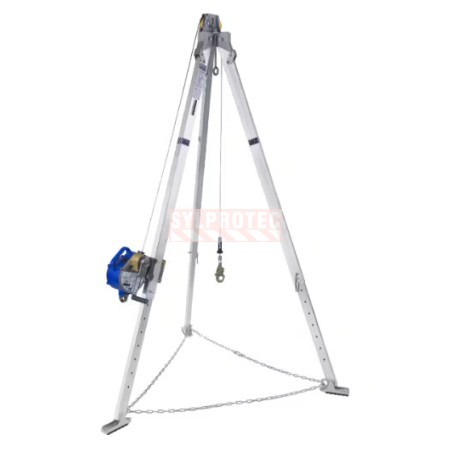

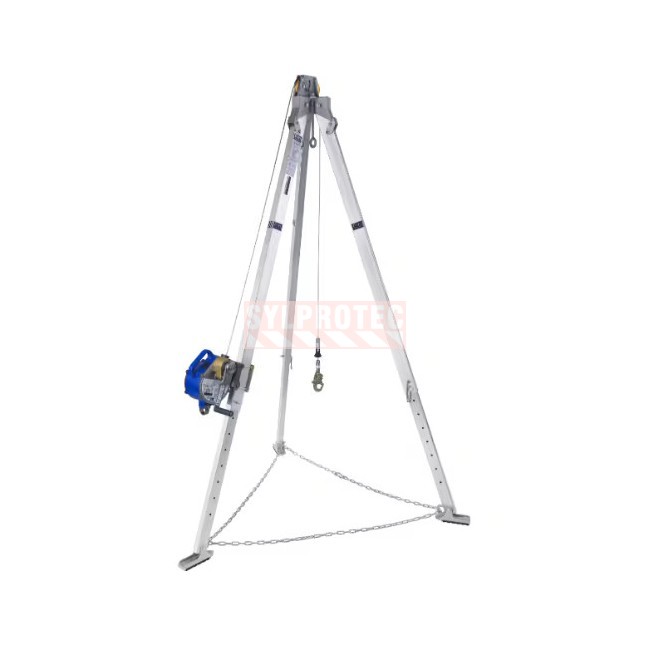

Trépied aluminium 7 pi DBI-SALA 3M, treuil et SRL 3 voies, câble galvanisé

Système trépied aluminium 3 voies DBI-SALA 3M pour espace confiné

Le système 3 voies 8301074 DBI-SALA® 3M est un ensemble complet pour les opérations d'entrée et de récupération en espaces clos. Il combine un trépied en aluminium de 7 pi (2,13 m), un treuil personnel de 60 pi (18,288 m) et une ligne de vie autorétractable (SRL) à 3 fonctions de 50 pi (15,24 m) avec câble en acier galvanisé. La capacité de charge atteint 22 kN (5 000 lb). Poids brut de l'ensemble : 128 lb (~58,1 kg). Dimensions d'emballage : 21 po × 34 po × 78 po. CUP : 00648250257616.

Code d'achat 3M : 7100328025, modèle : 8301074.
Ce produit est conforme à la norme CSA Z1220-17 sur les équipements pour espaces clos, ainsi qu'aux normes CSA Z259.2.2 (lignes de vie autorétractables type 3), ANSI Z359 et OSHA 1910.146.

L'entrée en espace clos comporte des risques majeurs : chute en profondeur, atmosphère viciée, impossibilité de remonter par ses propres moyens en cas d'urgence. Le système 3 voies répond à ces trois enjeux. La fonction 1 (treuil) permet la descente et la remontée contrôlées du travailleur. La fonction 2 (SRL) assure l'arrêt de chute immédiat en cas de défaillance du treuil ou de chute libre. La fonction 3 (récupération d'urgence) permet à un secouriste en surface de remonter mécaniquement un travailleur inconscient ou blessé sans entrer lui-même dans l'espace clos, ce qui est la règle absolue en sauvetage selon les normes en vigueur.

Avertissement qualité de l'air en espace clos :
Avant toute descente dans une fosse, un réservoir, un égout ou un silo, la qualité de l'air doit obligatoirement être validée. Les statistiques canadiennes montrent que plus de 60 % des décès en espaces clos sont causés par une atmosphère dangereuse (manque d'O₂, présence de H₂S, CO ou gaz combustibles), souvent invisible et inodore. Aucun trépied, même conforme, ne protège contre un air vicié. Un détecteur multigaz MSA Altair 4X (DETEC4G) doit être utilisé pour mesurer O₂ (19,5 à 23 %), LIE (sous 10 %), CO (sous 25 ppm) et H₂S (sous 10 ppm) avant l'entrée, puis en surveillance continue durant les travaux. Le RSST Québec (art. 297 à 312) et la norme CSA Z1006 imposent ventilation, surveillant en surface et plan d'urgence écrit avant toute intervention.

Spécifications techniques :
Hauteur trépied : 7 pi (2,13 m), pattes télescopiques verrouillables. Treuil personnel : 60 pi (18,288 m). SRL 3 voies : 50 pi (15,24 m). Capacité : 22 kN (5 000 lb). Matériau câble SRL : acier galvanisé. Matériau structure : aluminium. Plage de température opérationnelle conforme aux exigences DBI-SALA. Délai de livraison : fabrication à la commande (~15 jours civils).

Matériau aluminium et acier galvanisé :
La structure du trépied en aluminium combine deux atouts essentiels au terrain : la légèreté (le système complet ne pèse que 58 kg malgré sa capacité de 5 000 lb) et la résistance mécanique. Un seul travailleur peut transporter et installer le trépied entre deux points d'intervention sans aide, ce qui accélère les opérations d'inspection ou de maintenance multipoints. Le câble du SRL en acier galvanisé offre une excellente résistance à la traction et une bonne tenue à la corrosion en milieux humides ordinaires (puisards municipaux, stations d'épuration). Pour les milieux corrosifs sévères ou chimiquement agressifs, optez pour la version câble inox 8301075.

Inspection du système trépied espace confiné DBI-SALA

Inspection de routine avant chaque utilisation par l'opérateur (vérification visuelle du câble, des coutures, du mécanisme de rappel, des pattes). Inspection qualifiée par une personne compétente chaque 90 ou 180 jours selon la fréquence d'usage. Durée de vie recommandée : 5 ans. Hors service immédiat après chute, impact ou activation du SRL. Sylprotec offre un service d'inspection annuelle par technicien qualifié et un programme de maintenance préventive.

Entretien : nettoyage à l'eau tiède (37 °C) avec savon doux. Séchage à l'air libre, à l'abri du soleil direct et de la chaleur. Lubrification du mécanisme uniquement avec les produits recommandés par 3M. Rangement dans le sac de transport adapté (voir FPLR9503094) à l'abri de l'humidité.

FAQ : Trépied aluminium DBI-SALA espace clos 3 voies FPLR8301074

Pourquoi choisir un système 3 voies plutôt qu'un treuil seul ?

Un treuil seul permet la descente et la remontée, mais n'offre aucune protection en cas de rupture de câble ou de chute libre. Le système 3 voies ajoute un SRL indépendant qui arrête la chute, et une fonction de récupération mécanique pour extraire un travailleur inconscient. Cette redondance est exigée par la norme CSA Z1220-17.

Le trépied 7 pi est-il suffisant pour tous les espaces clos ?

Le 7 pi convient à la majorité des fosses, regards et puisards municipaux. Pour les ouvertures plus larges ou les hauteurs de travail accrues, un trépied 9 pi peut être nécessaire. Consultez nos conseillers pour une recommandation adaptée à votre application.

Quelle est la différence avec le modèle 8301075 ?

Le 8301074 utilise un câble SRL en acier galvanisé, adapté aux environnements humides standards. Le 8301075 utilise un câble en acier inoxydable, recommandé pour les milieux chimiques agressifs, marins ou alimentaires.

Suggestions complémentaires : équipements antichute compatibles FPLR8301074

Pour équiper le travailleur appelé à descendre dans l'espace clos, prévoyez un harnais ExoFit X300 Classe A (FPH1403198C) avec anneaux dorsal et latéraux ou la version veste ExoFit X300 (FPH11401C) pour un confort accru lors des longues interventions. Ajoutez des lunettes de sécurité (YASF401BG) et des bouchons d'oreille (OA1250) contre le bruit ambiant des pompes ou ventilateurs.

Sous « Accessoires » au bas de la page. Pour la manutention et la protection des mains contre les arêtes vives du câble, utilisez des gants Dyneema PU niveau A4 (GS13SXGPU). Pour le transport et la protection du trépied entre les chantiers, le sac Advanced (FPLR9503094) est conçu sur mesure pour ce modèle 7 pi. Pour les milieux corrosifs ou alimentaires, considérez plutôt la version inox (FPLR8301075) du même trépied alu.
