Rallonge électrique antidéflagrante extrarobuste 50 pi / 15,24 m, 10/3 AWG, 20 A / 125 V, connexion NEMA 20A

Rallonge antidéflagrante 50 pi — 20 A / 125 V, 10/3 AWG, atmosphères explosives

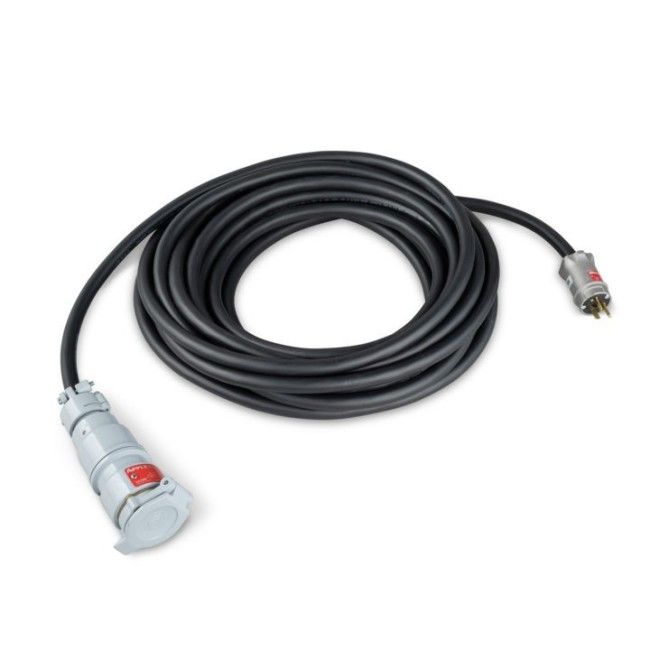

La rallonge électrique antidéflagrante extrarobuste Allegro de 50 pi / 15,24 m est conçue pour alimenter en toute sécurité les ventilateurs et souffleurs antidéflagrants utilisés dans les espaces clos présentant un risque d'explosion. Elle fonctionne en 20 A / 125 V avec un calibre de fil robuste 10/3 AWG, et résiste aux intempéries dans une plage étendue de -40°F à 221°F (-40°C à 105°C). Sa gaine extérieure est résistante aux flammes, à l'eau et à l'huile, tout en demeurant flexible et résistante aux abrasions. Ce cordon est conforme aux spécifications CSA. Il est classifié Classe I, Division 1&2 groupes B, C, D et Classe II, Division 1&2 groupes F et G. Il est idéal pour être utilisé avec les ventilateurs ou souffleurs de type antidéflagrant tels que l'ensemble souffleur antidéflagrant 12 po (RA9548-25EX). Code du fabricant Allegro Industries : 9540-50EX.

Note importante sur le groupe F : ne pas utiliser en présence de poussières conductrices. La plupart des poussières de charbon ne sont pas conductrices d'électricité, mais il faut valider la nature des poussières présentes avant l'utilisation.

Caractéristiques du cordon

• Longueur : 50 pi / 15,24 m
• Type de fil : 10/3 AWG
• Ampérage maximum : 30 A
• Tension : 125 V
• Connecteur mâle : NEMA 20 A, de type antidéflagrant
• Connecteur femelle : NEMA 125 VAC, 20 A, avec couvercle de protection à ressort
• Approbation : conforme CSA ; classifié Classe I, Division 1&2 groupes B, C, D et Classe II, Division 1&2 groupes F et G
• Température de service : -40°F à 221°F (-40°C à 105°C)
• Gaine résistante aux flammes, à l'eau, à l'huile et aux abrasions
• Poids : 15,5 lb / 7,03 kg
• Couleur : noir

Avantages de la rallonge antidéflagrante RA9540-50EX

Sécurité électrique en atmosphère explosive

Dans un espace clos classifié à risque d'explosion, chaque composante électrique doit être conçue pour ne jamais produire d'étincelle capable d'enflammer les gaz, vapeurs ou poussières présents. La RA9540-50EX est classifiée Classe I, Division 1&2 groupes B, C, D (gaz et vapeurs inflammables) et Classe II, Division 1&2 groupes F et G (poussières combustibles). Ses connecteurs antidéflagrants et sa construction certifiée en font un maillon sécuritaire de la chaîne d'alimentation d'un ventilateur antidéflagrant.

Construction extrarobuste et large plage thermique

Le fil de calibre 10/3 AWG supporte un ampérage maximum de 30 A et minimise la chute de tension sur 50 pi. La gaine résiste aux flammes, à l'eau, à l'huile et aux abrasions, et demeure opérationnelle de -40°F à 221°F — une plage nettement supérieure à celle des rallonges standard, adaptée aux environnements industriels exigeants.

Connecteur femelle protégé

Le connecteur femelle NEMA 125 VAC 20 A est muni d'un couvercle de protection à ressort qui protège les contacts contre l'humidité, la poussière et les débris lorsque la prise n'est pas utilisée — un détail essentiel pour maintenir l'intégrité antidéflagrante de la connexion.

Mise à la terre — directives complètes (vital)

Lorsqu'un équipement est utilisé dans des environnements explosifs, il est primordial de s'assurer d'une excellente mise à la terre : la moindre étincelle peut provoquer une catastrophe. Cette rallonge fait partie de la chaîne de continuité électrique qui doit aboutir à la terre.

Pour obtenir une mise à la terre efficace, tous les équipements reliés ensemble doivent présenter une continuité électrique aboutissant à la terre, avec une résistance ohmique nulle ou très faible. La continuité doit être vérifiée sur toute la chaîne : du bout du conduit de ventilation, en passant par le ventilateur antidéflagrant, la rallonge antidéflagrante, la prise antidéflagrante, jusqu'au panneau électrique. Un électricien compétent doit valider cette mise à la terre avant toute utilisation en atmosphère explosive.

FAQ — Rallonge antidéflagrante Allegro RA9540-50EX

Quelle est la différence entre la RA9540-50EX et la RA9540-60EX ?

La RA9540-50EX fonctionne en 125 V, tandis que la version 220 VAC (RA9540-60EX) alimente les équipements antidéflagrants à plus haute tension. Les deux utilisent un fil 10/3 AWG et partagent la même classification antidéflagrante. Choisissez la tension correspondant à votre ventilateur.

Puis-je utiliser une rallonge régulière à la place ?

Non, jamais en atmosphère explosive. Une rallonge régulière (RA9540-50) n'est pas antidéflagrante et pourrait produire une étincelle à l'ignition. Utilisez uniquement une rallonge classifiée pour la zone concernée.

Que signifie l'avertissement sur le groupe F ?

Le groupe F concerne les poussières combustibles à base de carbone. L'avertissement précise de ne pas utiliser en présence de poussières conductrices. La plupart des poussières de charbon ne sont pas électriquement conductrices, mais la nature exacte des poussières présentes doit être évaluée par une personne compétente avant l'utilisation.

Suggestions complémentaires pour votre ventilation antidéflagrante

Pour optimiser votre installation antidéflagrante, voyez d'abord l'ensemble souffleur axial 12 po antidéflagrant avec conduit conducteur (RA9548-25EX) que cette rallonge alimente, ainsi que le conduit souple antistatique antidéflagrant 12 po (RA9550X). Ajoutez le connecteur acier galvanisé (RACONN) et l'ensemble de passage à l'entrée du trou d'homme (RA9510).

Sous « Accessoires » au bas de la page, complétez votre équipement avec le détecteur 4 gaz Altair 4X (DETEC4GC) indispensable avant toute entrée, la barrière de trou d'homme (EPTBB) pour sécuriser le périmètre, et le harnais Peakworks 6 anneaux espace clos (FPH2000APLE) rangé dans son sac de transport (FPBAG).
