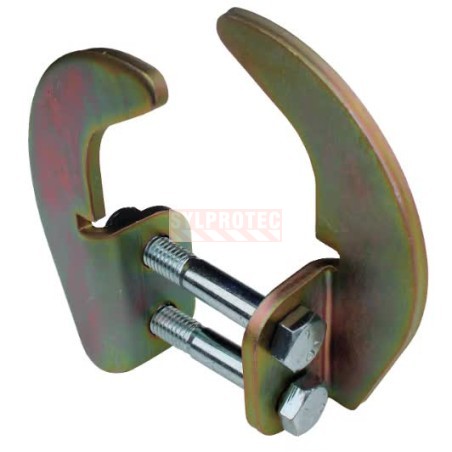

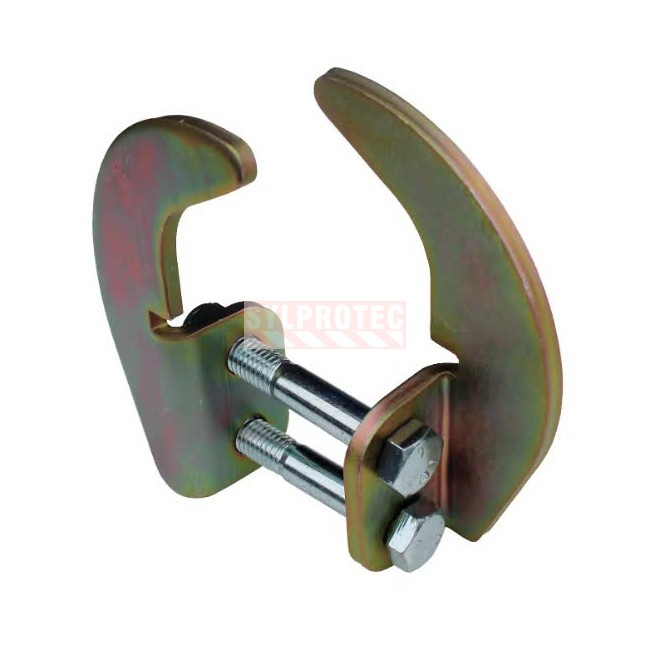

Support de passage SecuraSpan DBI-SALA 3M pour ligne de vie horizontale sur poutre en I, acier zingué, modèle 7400008

Support de passage SecuraSpan DBI-SALA 3M 7400008 pour ligne de vie horizontale sur poutre en I, acier zingué

Code d'achat 3M : 7100314307, modèle : 7400008

Le support de passage SecuraSpan de DBI-SALA 3M est un accessoire qui convertit un montant d'extrémité en montant intermédiaire de ligne de vie horizontale sur poutre en I. Fixé au sommet du montant à l'aide de la quincaillerie fournie, il reçoit la ligne de vie qui passe à travers ses guides, ce qui permet de couvrir plusieurs portées consécutives. Sa construction en acier zingué lui assure résistance à la corrosion et longévité d'un chantier à l'autre.

Avantages du support de passage SecuraSpan pour poutre en I

• Convertit un montant d'extrémité en montant intermédiaire
• Permet à la ligne de vie horizontale de passer à travers pour couvrir plusieurs portées
• Fixation simple au sommet du montant avec la quincaillerie fournie
• Construction en acier zingué durable et résistante à la corrosion
• Compatible avec les montants et les composantes SecuraSpan offerts
• Portée de ligne de vie horizontale jusqu'à 18,3 m (60 pi)

Caractéristiques techniques du support de passage en acier zingué

• Type de produit : support de passage (bracket intermédiaire) pour ligne de vie horizontale sur poutre en I
• Matériau : acier au carbone zingué
• Méthode de fixation : par boulons, quincaillerie incluse
• Capacité de charge : 141 kg (310 lb) par travailleur, équipement compris
• Normes : OSHA 29 CFR 1910.140 et 1926.502, ANSI
• Résistance minimale à la rupture du système : 22,2 kN (5 000 lbf)
• Poids : environ 0,45 kg (1 lb)
• Ligne de vie et montants : à commander séparément

Capacité et utilisation du support de passage sur ligne de vie horizontale

Le support de passage se fixe sur un montant SecuraSpan pour créer un point intermédiaire par lequel la ligne de vie horizontale se prolonge. Pour franchir le support, le connecteur du travailleur doit être tourné vers le haut afin de contourner les guides en forme de crochet. Le support ne constitue pas à lui seul un système antichute : il fait partie d'un ensemble complet comprenant les montants, la ligne de vie, un absorbeur d'énergie, un connecteur et un harnais. Confiez toujours la conception et la vérification du système à une personne compétente ou à un ingénieur, selon la réglementation provinciale applicable.

FAQ sur le support de passage SecuraSpan

À quoi sert le support de passage ?

Il convertit un montant d'extrémité SecuraSpan en montant intermédiaire, ce qui permet à la ligne de vie horizontale de passer à travers et de couvrir plusieurs portées.

La quincaillerie de fixation est-elle incluse ?

Oui. Le support se fixe au sommet du montant à l'aide de la quincaillerie fournie.

La ligne de vie et les montants sont-ils inclus ?

Non. Le support de passage est vendu à l'unité ; les montants, la ligne de vie, le câble et l'absorbeur d'énergie se commandent séparément.

Y a-t-il une précaution particulière au passage ?

Oui. Au franchissement du support, le connecteur du travailleur doit être tourné vers le haut pour contourner les guides en crochet ; les connecteurs de grande taille peuvent ne pas pouvoir franchir le support.

Suggestions complémentaires d'équipement antichute pour ligne de vie horizontale

Le monteur de charpente d'acier qui installe ce support de passage sur un montant SecuraSpan travaille en hauteur le long d'une poutre, exposé au vide. Sur ce type de chantier, il porte l'ensemble de son équipement individuel : un harnais complet DBI-SALA (FPH140103XCAP) relié à sa ligne autorétractable (FPLR3101507) ou à sa longe avec absorbeur d'énergie (FPL5400), des gants anticoupure (G378GKGVBE), des lunettes de sécurité (YA11329), un casque (TA80) retenu par sa jugulaire (TA80CS), une veste haute visibilité (V6935) et des bouchons d'oreille (OA1101).

Ce support de passage est un composant d'un système de ligne de vie horizontale : associez-y les montants d'extrémité SecuraSpan (FPLH74000XX) et le système complet de ligne de vie horizontale temporaire (FPLVH) avec câble tendu et absorbeur d'énergie pour former une portée complète. Prévoyez aussi un dispositif de sauvetage en hauteur (FPLR5503325) pour évacuer un travailleur suspendu, et délimitez la zone de travail au sol avec du ruban de signalisation (ECT3YE1).
