Connecteur en acier galvanisé pour conduit de ventilation flexible, diamètre offert, 8 po ou 12 po

Connecteur acier galvanisé — Assemblage de conduits de ventilation 8 po ou 12 po

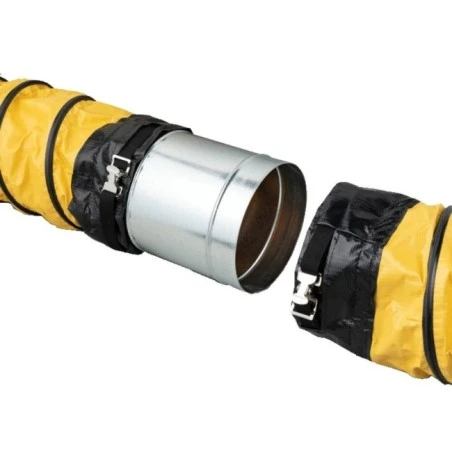

Le connecteur en acier galvanisé Allegro est la pièce de jonction indispensable pour assembler deux conduits de ventilation flexibles dans une installation de ventilation d'espace clos. Conçu pour les chantiers exigeants, il permet de prolonger un réseau de conduits sans perte de débit notable et sans risque de découplage inattendu. Son lèvre surélevée serre et retient fermement les extrémités des conduits souples sans nécessiter d'outils spéciaux, ce qui facilite les opérations rapides d'installation ou de démontage sur le terrain. La longueur standard est de 10 po / 25,4 cm. Il est offert en diamètre 8 po / 20,3 cm (code Allegro : 9500-01) et 12 po / 30,4 cm (code Allegro : 9550-01). D'autres diamètres peuvent être disponibles sur demande spéciale — contacter le service à la clientèle pour plus de détails. Veuillez sélectionner votre diamètre dans le menu de sélection ci-haut.

Le connecteur est fabriqué en acier galvanisé de grade industriel, un matériau robuste qui résiste à la corrosion, aux chocs et aux environnements humides que l'on retrouve fréquemment sur les chantiers et dans les espaces clos tels que les regards d'égout, réservoirs ou chambres techniques souterraines. La galvanisation à chaud protège l'acier de la rouille sur toute sa surface, garantissant une longue durée de vie même lorsque le connecteur est exposé à l'humidité ou aux condensats.

Caractéristiques du connecteur

• Matériau : acier galvanisé de grade industriel
• Longueur : 10 po / 25,4 cm (standard)
• Diamètres offerts : 8 po / 20,3 cm et 12 po / 30,4 cm
• Autres diamètres disponibles sur demande spéciale
• Lèvre surélevée pour maintien sécurisé des conduits
• Code fabricant Allegro : 9500-01 (8 po), 9550-01 (12 po)

Avantages du connecteur RACONN pour vos chantiers

Installation rapide sans outils

La conception à lèvre surélevée permet de glisser et de bloquer les extrémités des conduits souples en quelques secondes. Sur un chantier où le temps compte, cette simplicité de montage réduit les interruptions et permet de reconfigurer le réseau de ventilation en cours d'opération si la géométrie de l'espace clos l'exige.

Extension du réseau de conduits sans perte de débit

En combinant deux conduits du même diamètre avec le connecteur RACONN, il est possible d'atteindre des distances importantes à l'intérieur d'un espace clos tout en maintenant un flux d'air suffisant. Cette solution est particulièrement utile lorsque la longueur totale de ventilation dépasse la longueur d'un seul conduit disponible (15 pi ou 25 pi).

Compatibilité avec les conduits antidéflagrants

Le connecteur RACONN-12 est également compatible avec le conduit antistatique et antidéflagrant RA9550X. Dans ce cas, il est impératif de relier les fils de mise à la terre de chaque conduit à l'extrémité du connecteur la plus proche afin de maintenir la continuité électrique dans toute la chaîne de ventilation.

Chantiers et secteurs où ce produit est requis

• Municipalités — prolongement du réseau de conduits dans les regards d'égout profonds et les chambres de vannes
• Industrie pétrolière et gazière — raccordement de conduits dans les cuves et réservoirs souterrains
• Industrie chimique et pharmaceutique — maintenance des réacteurs et cuves de mélange en espace clos
• Génie civil et construction — ventilation de puits, caissons et tranchées profondes
• Services publics — entretien de galeries techniques et chambres électriques souterraines
• Traitement des eaux — puits de pompage et ouvrages enterrés
• Travaux miniers (zones sans atmosphère explosive) — espaces confinés en milieu souterrain

Installation et sélection du connecteur RACONN

Pour choisir le bon connecteur, sélectionnez le diamètre correspondant à celui de vos conduits de ventilation : le connecteur RACONN-8 (code Allegro 9500-01) est destiné aux conduits RA9500 de 8 po, tandis que le connecteur RACONN-12 (code Allegro 9550-01) est destiné aux conduits RA9550 ou RA9550X de 12 po. Le connecteur se place entre les deux conduits en insérant chaque extrémité dans le connecteur jusqu'à la butée de la lèvre surélevée.

Dans une configuration antidéflagrante avec le conduit RA9550X, le fil de mise à la terre présent à chaque extrémité du conduit doit être relié au boulon de mise à la terre situé sur le côté du châssis du ventilateur, et la même continuité doit être assurée pour toute extension de conduit. Consulter la section mise à la terre de la fiche du produit RA9550X pour les directives complètes.

FAQ — Connecteur RACONN pour conduits de ventilation

Ce connecteur est-il compatible avec les conduits antidéflagrants ?

Oui. Le connecteur RACONN-12 est compatible avec le conduit antistatique et antidéflagrant RA9550X. Lors de cette utilisation, il est impératif de connecter les fils de mise à la terre des conduits aux deux extrémités du connecteur afin de maintenir la continuité électrique et de préserver la protection antidéflagrante de toute l'installation.

Peut-on utiliser ce connecteur pour brancher des conduits de diamètres différents ?

Non. Le connecteur RACONN est conçu pour assembler deux conduits du même diamètre. Un connecteur de 8 po ne peut pas s'adapter à un conduit de 12 po, et vice-versa. Pour les projets nécessitant un changement de diamètre, contacter le service à la clientèle afin d'explorer les solutions disponibles.

Combien de connecteurs faut-il pour rallonger un conduit de 15 pi à 40 pi ?

Pour passer d'un conduit de 15 pi à une longueur totale de 40 pi, vous aurez besoin d'un conduit additionnel de 25 pi et d'un (1) connecteur RACONN du diamètre approprié. Le connecteur joint les deux conduits : le 15 pi existant et le nouveau 25 pi. Ainsi 15 + 25 = 40 pi de ventilation totale avec un seul point de jonction.

Suggestions complémentaires pour votre ventilation d'espace clos

Pour compléter votre installation avec le connecteur RACONN, le conduit souple 8 po (RA9500) s'associe au connecteur RACONN-8, et le conduit souple 12 po (RA9550) s'associe au connecteur RACONN-12. Le ventilateur axial 12 po coquille polyéthylène (RA9539-12) est le souffleur de référence pour les conduits 12 po.

La rallonge électrique 50 pi résistante aux intempéries 15 A (RA9540-50) prolonge l'alimentation électrique du ventilateur. Le détecteur 4 gaz Altair 4X (DETEC4GC) surveille l'atmosphère, la barrière de trou d'homme (EPTBB) sécurise le périmètre, et le harnais Peakworks 6 anneaux (FPH2000APLE) protège le travailleur lors de la descente, rangé dans son sac de transport (FPBAG).

Les textes colorés en vert correspondent à des hyperliens menant à un équipement de sécurité spécifique ou encore sur un lien d'information générale.
