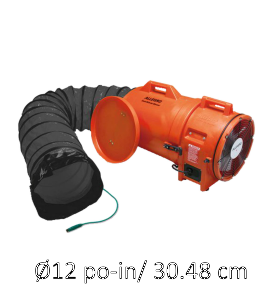

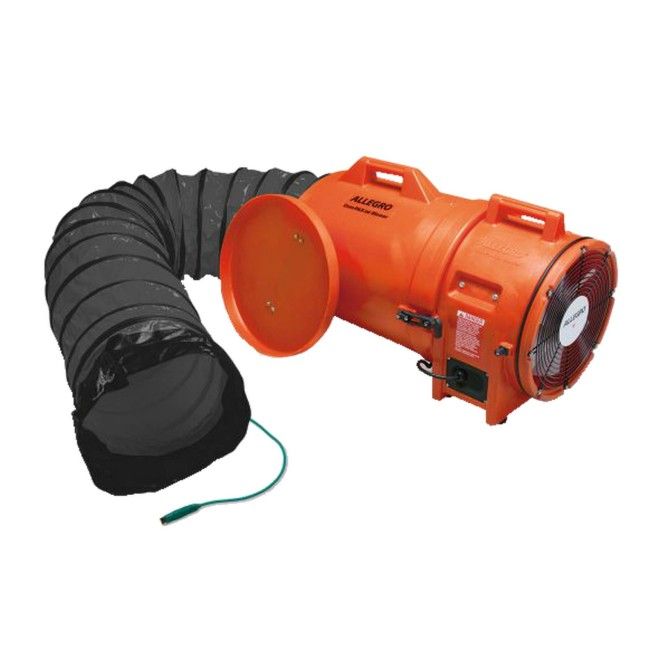

Ensemble souffleur axial 12 po. antidéflagrant avec coquille en polyéthylène et conduit conducteur de 25 pi (7.62 m) d'Allegro

Ensemble souffleur axial antidéflagrant 12 po d'Allegro — Conduit conducteur 25 pi (9548-25)

Ventilateur axial antidéflagrant de 12 po / 30,4 cm de diamètre, conçu spécifiquement pour la purge et la ventilation des espaces clos en atmosphères potentiellement explosives. Ce modèle est livré avec un conduit souple antistatique de 12 po de diamètre par 25 pieds / 7,62 m, rangé dans un compartiment rigide amovible relié au ventilateur par un système de clips à connexion rapide. Selon l'orientation choisie par l'opérateur, le souffleur peut extraire les gaz viciés (purge) ou pousser de l'air frais à l'intérieur de l'espace clos (ventilation).

Code du fabricant Allegro Industries : 9548-25.

Conforme aux exigences de la classe I, divisions 1 et 2, groupes C et D, et de la classe II, divisions 1 et 2, groupes F et G pour les emplacements dangereux. Le moteur électrique monophasé est certifié UL/CSA en configuration antidéflagrante. Ce ventilateur est destiné aux milieux où la présence de gaz inflammables, de vapeurs ou de poussières explosibles est probable — puits de service, regards d'égout, cuves industrielles, stations de traitement, tunnels et toute autre entrée d'espace confiné classifié.

En pratique, on commence par extraire les gaz viciés, puis on prend une lecture avec un détecteur de 4 gaz (DETEC4GC). Si la lecture est conforme, on renverse le ventilateur pour pousser de l'air frais dans l'espace clos. Même après purge et ventilation, les travailleurs doivent demeurer équipés de détecteurs de gaz en tout temps.

Le boîtier est fabriqué en polyéthylène léger, résistant à la corrosion, aux rayons UV et à la plupart des produits chimiques. Le ventilateur est équipé de six pales en polypropylène, d'une grille en acier poudré et d'une poignée de transport moulée directement dans le boîtier. Le boîtier inférieur assure un rangement sûr des composants électriques. Le fabricant indique dans son manuel que cet équipement est compact et relativement silencieux ; il recommande néanmoins le port de protecteurs auditifs pour les personnes à proximité.

Ce ventilateur utilise une fiche NEMA 115 V qui doit être branchée obligatoirement sur une prise antidéflagrante (RA9503-03, vendue séparément). Aucune autre prise standard n'est acceptable en emplacement classifié.

Caractéristiques du moteur

• Puissance : 1/3 HP
• Alimentation : 120 Volts AC, 60 Hz, 1 phase
• Vitesse : 3250 RPM (pour 120 V AC, 60 Hz)
• Courant : 2,32 A
• Cordon d'alimentation : 25 pi / 7,62 m, type SJOOW 18/3 AWG
• Embranchement : NEMA 5-20P
• Certification moteur : UL/CSA (configuration antidéflagrante)

Caractéristiques du ventilateur

• 6 pales en polypropylène
• Débit : 1484 cfm / 2521,31 m³/h sans conduit de ventilation
• Boîtier : polyéthylène léger (résistance à la corrosion, aux UV et aux produits chimiques)
• Grille en acier poudré
• Poignée de transport moulée dans le boîtier
• Compartiment conduit amovible, fixation par clips rapides sans outil

Caractéristiques du conduit de ventilation

• Diamètre : 12 po / 30,48 cm
• Longueur : 25 pi / 7,62 m
• Matériaux antistatiques : vinyle et polyester
• Un pli
• Enduit néoprène (résistance accrue à la chaleur)
• Résistance thermique jusqu'à 250 °F / 121 °C
• Compressible pour faciliter le rangement
• Armature en acier de classe 1, conforme ASTM 227
• Conforme UL-94 V0 (inflammabilité)
• Résistance ohmique de 100 000 Ohms ou moins par pouce carré
• Tige de métal de mise à la terre à chaque extrémité (voir section mise à la terre ci-dessous)

Avantages de l'ensemble RA9548-25EX pour vos travaux en espace clos

Double fonction extraction / ventilation

En inversant simplement l'orientation du souffleur, l'opérateur passe du mode purge au mode ventilation sans aucun outil ni ajustement supplémentaire. Cette polyvalence réduit le nombre d'équipements à transporter sur le chantier.

Construction antidéflagrante certifiée

Le moteur et la conception globale du souffleur répondent aux exigences des emplacements dangereux de classe I (gaz et vapeurs inflammables) et de classe II (poussières combustibles), divisions 1 et 2. Cette certification garantit que le ventilateur ne constitue pas une source d'ignition dans les atmosphères explosives.

Conduit antistatique intégré

Le conduit en vinyle/polyester antistatique muni d'armature acier classe 1 et d'un fil de mise à la terre à chaque extrémité est conçu pour éliminer l'accumulation de charges électrostatiques — une source d'ignition potentielle dans un espace clos contenant des vapeurs inflammables.

Matériaux

Le boîtier principal est en polyéthylène haute densité, léger et résistant à la corrosion, aux rayons UV et aux produits chimiques. Les six pales sont en polypropylène, matériau robuste et non corrosif. Le conduit souple est constitué de vinyle et polyester antistatiques, enduit de néoprène pour résister aux températures élevées (jusqu'à 250 °F / 121 °C).

Chantiers et secteurs où ce produit est requis

• Municipalités — purge et ventilation de regards d'égout, chambres de vannes et bassins souterrains
• Industrie pétrolière et gazière — ventilation de cuves, réservoirs, séparateurs et puits de service
• Industrie chimique — ventilation d'espaces confinés contenant des vapeurs solvantées ou des gaz inflammables
• Mines et extraction souterraine — purge d'espaces confinés avant entrée
• Traitement des eaux — puits de pompage, chambres de chloration et ouvrages enterrés
• Décontamination — opérations en zone classifiée nécessitant un équipement antidéflagrant réglementaire
• Services publics — chambres électriques souterraines, galeries techniques et tunnels
• Construction — puits, caissons et tranchées profondes en présence de gaz

Installation et mise à la terre — informations vitales

Le fabricant recommande d'installer le ventilateur à plus de 5 pieds de distance de l'entrée du trou d'homme. Pour choisir l'emplacement le plus sécuritaire, faites du vent votre allié. Lors de la purge, placez le souffleur et positionnez-vous de façon à ce que les émanations se dispersent dans la direction du vent, sans revenir vers vous. De même, lors de la ventilation, placez-vous dos au vent afin d'éviter de respirer les mélanges gazeux expulsés de l'espace clos.

ATTENTION : les ventilateurs antidéflagrants nécessitent une prise antidéflagrante (RA9503-03), vendue séparément, pour les moteurs alimentés en 120 Volts AC, 60 Hz. L'utilisation d'une prise standard en emplacement classifié est strictement interdite.

Après avoir consulté le manuel d'instruction, nous devons ajouter des précisions essentielles sur la mise à la terre. Lorsqu'un équipement est utilisé dans des environnements explosifs, il est primordial d'assurer une excellente mise à la terre. La moindre étincelle peut provoquer une catastrophe.

Le conduit de ventilation antidéflagrant possède 1 fil de mise à la terre à chaque extrémité. Le fabricant a omis de le mentionner clairement dans les photos du produit. L'un de ces fils peut servir à raccorder un conduit additionnel du même type pour augmenter la longueur totale. Pour ce faire, vous devrez utiliser le connecteur acier galvanisé (RACONN-12) et relier chaque fil de mise à la terre des conduits à l'extrémité du connecteur la plus proche, de façon à intégrer le connecteur dans la chaîne de mise à la terre.

Par ailleurs, le manuel d'instruction (page 7) indique qu'il faut raccorder le fil de mise à la terre du conduit (RA9550X-25) à un boulon situé sur le côté du châssis du ventilateur, à quelques centimètres de la grille. Ce raccordement assure la continuité électrique entre le ou les conduits et le ventilateur.

Pour obtenir une mise à la terre efficace, tous les équipements reliés ensemble doivent former une continuité électrique aboutissant à la terre, avec une résistance ohmique nulle ou très faible (particulièrement importante sur de longues distances). Il est impératif qu'un électricien compétent vérifie que l'ensemble de la chaîne — extrémité du ou des conduits, ventilateur, fils d'extension, prise antidéflagrante et panneau électrique — soit correctement mis à la terre.

Dans la pratique, les compagnies de décontamination ajoutent souvent une deuxième mise à la terre de sécurité. Elles enroulent un câble conducteur autour des conduits de ventilation, relient ce câble au châssis du moteur, puis connectent le tout à un piquet d'acier planté directement dans le sol. Cette opération doit également être réalisée par un électricien compétent.

Si vous avez besoin de remplacer le conduit, deux longueurs sont disponibles : 15 pi / 4,57 m (RA9550-15EX) ou 25 pi / 7,62 m (RA9550-25EX).

Pour sélectionner le bon souffleur en fonction des paramètres réels de votre espace clos (type de gaz, volume, nombre de coudes), Allegro Industries met à disposition un guide d'utilisation : https://www.allegrosafety.com/how-to-use-our-confined-space-blower-selector/, ainsi qu'une application téléchargeable sur ordinateur ou téléphone intelligent : https://www.allegrosafety.com/blower-selector/.

FAQ — Souffleur antidéflagrant RA9548-25EX

Pourquoi un souffleur antidéflagrant et non un ventilateur standard pour espace clos ?

Un espace clos peut contenir des gaz, vapeurs ou poussières inflammables. Un ventilateur standard génère des étincelles mécaniques ou électriques susceptibles d'enflammer ces atmosphères explosives. Un souffleur antidéflagrant est conçu pour éliminer toute source d'ignition : moteur certifié UL/CSA, boîtier et pales en matériaux non générateurs d'étincelles, conduit antistatique. C'est une exigence réglementaire pour les emplacements de classe I et II.

Pourquoi la prise antidéflagrante RA9503-03 est-elle obligatoire et vendue séparément ?

En emplacement classifié, toute la chaîne électrique doit être certifiée antidéflagrante — y compris la prise de courant. Une prise standard crée une étincelle à chaque branchement ou débranchement, ce qui est inacceptable en atmosphère explosive. La prise RA9503-03 est vendue séparément car elle peut aussi servir avec d'autres équipements antidéflagrants alimentés en 120 V ou 220 V.

Pourquoi la mise à la terre est-elle si critique avec ce ventilateur ?

Le conduit en vinyle/polyester peut accumuler des charges électrostatiques lors du déplacement d'air chargé de vapeurs. Sans mise à la terre efficace, une décharge électrostatique peut provoquer une étincelle — et une explosion dans un espace clos contenant des gaz inflammables. La mise à la terre doit être vérifiée par un électricien compétent avant chaque utilisation en emplacement classifié. La résistance ohmique de l'ensemble de la chaîne (conduit, ventilateur, rallonge, prise, panneau) doit être nulle ou très faible.

Suggestions complémentaires pour votre équipement d'espace clos

Pour compléter votre équipement en espace clos classifié, commencez par la prise antidéflagrante Allegro 110/220 V (RA9503-03) — obligatoire pour tout souffleur antidéflagrant —, la rallonge électrique antidéflagrante 50 pi 20 A (RA9540-50EX) pour atteindre les sources d'alimentation éloignées, et le connecteur acier galvanisé 12 po (RACONN-12) pour raccorder deux conduits tout en maintenant la continuité de la mise à la terre. Le conduit antistatique antidéflagrant de rechange 12 po (RA9550X-25) est aussi disponible séparément. Enfin, le détecteur 4 gaz MSA Altair 4X avec pompe de prélèvement (DETEC4GC) est indispensable pour valider la sécurité de l'atmosphère avant et pendant chaque intervention.

Pour la sécurité des travailleurs entrant dans l'espace clos, l'ensemble espace clos Peakworks 3 voies avec treuil (FPLRK3) et le harnais Peakworks 6 anneaux classe A/P/L/E (FPH2000APLE) constituent la base d'une protection antichute réglementaire. La barrière pour trou d'homme (EPTBB) délimite et sécurise la zone d'accès autour de l'ouverture.
