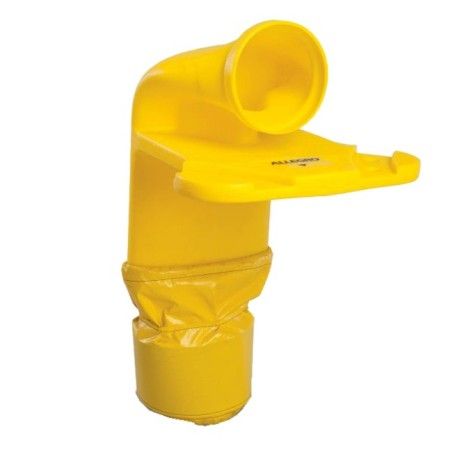

Ensemble conçu pour conserver le débit d'air à l'entrée d'un trou d'homme, conduit diamètre 8 ou 12 po, longueur 6 ou 15 pi

Ensemble MVP Allegro — Ventilation pour trou d'homme, 8 ou 12 po (RA9510)

L'ensemble MVP (Manhole Ventilation Passthru) d'Allegro Industries est le premier système intégré de ventilation conçu spécifiquement pour les travaux en espace clos de type trou d'homme, égout ou réservoir. Son innovation principale repose sur la combinaison brevetée (brevet américain D673.668) d'un évent d'air à profil bas, d'un coude à 90° et d'une plaque de montage intégrée en un seul ensemble — une première dans l'industrie. Ce système assure le maintien d'un débit d'air adéquat à l'entrée du trou d'homme tout en permettant un accès facile et sécuritaire aux travailleurs avec un encombrement minimal. Disponible en diamètre 8 po (modèles 9510-55 / 9510-60) ou 12 po (modèles 9550-10 / 9510-65), et en longueur de conduit de 6 pi (1,83 m) ou 15 pi (4,57 m), il s'adapte à la grande majorité des configurations de chantier.

Le coude à profil bas du système MVP s'installe directement sous la barre transversale inférieure de la glissière de sécurité du trou d'homme. Le couvercle s'insère dans les coins cannelés plats pour le stabiliser, garantissant ainsi un positionnement fiable sans risque de déplacement accidentel pendant les opérations. La gaine pliable se replie automatiquement pour laisser passer les travailleurs, puis se remet en forme d'elle-même une fois que l'ouvrier est descendu — assurant la continuité du flux d'air en tout temps.

Le conduit est rangé dans un petit sac de rangement intégré directement au produit. Un cordon de serrage à dégagement rapide permet de déployer le conduit dans le trou d'homme en quelques secondes. Une fois les travaux terminés, le repliage est rapide et le rangement immédiat.

Les matériaux de construction ont été sélectionnés pour leur durabilité et leur performance en milieu industriel exigeant. Le déflecteur est fabriqué en polyéthylène linéaire de faible densité (LLDPE) jaune haute visibilité, un matériau entièrement recyclable. Le conduit est constitué de polyester et de vinyle enduit de polychlorure de vinyle (PVC), renforcé d'une armature acier sur son contour. Ce conduit compressible résiste à des températures allant jusqu'à 180 °F / 88,2 °C et satisfait aux spécifications de la norme ASTM 227 ainsi qu'à la norme de résistance à la flamme UL 94V-0.

Avantages du système MVP Allegro pour vos chantiers en espace clos

Système intégré breveté, unique sur le marché

Aucun autre dispositif de ventilation pour trou d'homme ne regroupe en une seule pièce l'évent bas profil, le coude 90° et la plaque de montage. Ce concept élimine les ajustements et les pièces supplémentaires habituellement nécessaires, réduisant le temps de mise en place et les risques d'oubli d'un composant sur le chantier.

Gaine pliable à dégagement rapide

Le conduit pliable intégré au sac de rangement incorporé se déploie et se range sans outil. Le cordon à dégagement rapide assure un accès immédiat au conduit, tandis que la gaine en polyester/PVC se remet en forme automatiquement pour maintenir la ventilation dès que le travailleur a franchi l'entrée.

Matériaux conformes aux normes ASTM 227 et UL 94V-0

La résistance thermique jusqu'à 180 °F / 88,2 °C et la conformité à la norme d'inflammabilité UL 94V-0 font de ce conduit un choix sûr même dans les environnements chauds ou présentant un risque d'exposition à des sources de chaleur. La conformité ASTM 227 garantit des performances mécaniques standardisées.

Chantiers et secteurs où ce produit est requis

• Municipalités — entretien et inspection de regards d'égout, chambres de vannes et réservoirs souterrains
• Services des eaux — travaux dans les puits de pompage, bassins de décantation et ouvrages enterrés
• Industrie pétrolière et gazière — ventilation lors de l'entrée dans des cuves ou des séparateurs
• Industrie chimique et pharmaceutique — assainissement de l'air dans des réacteurs et cuves de mélange
• Génie civil et construction — chantiers en tranchées profondes, caissons et tunnels d'accès
• Mines et extraction — espaces confinés souterrains nécessitant un apport d'air frais contrôlé
• Services publics — maintenance de chambres électriques souterraines et de galeries techniques
• Industrie alimentaire — accès à des silos, cuves de fermentation ou réservoirs de stockage

Installation, utilisation et inspection de l'ensemble MVP RA9510 en espace clos

Ce produit est offert en deux diamètres (8 po ou 12 po) et en deux longueurs de conduit (6 pi / 1,83 m ou 15 pi / 4,57 m) — sélectionnez la combinaison adaptée à votre souffleur ou ventilateur et à la profondeur de l'espace clos dans le menu de sélection. Avant chaque utilisation, inspectez visuellement le déflecteur LLDPE (absence de fissures ou de déformations), le conduit polyester/PVC (absence de déchirures ou de perforations), le sac de rangement intégré et le mécanisme de dégagement rapide. Positionnez l'évent bas profil sous la barre transversale inférieure de la glissière et enclenchez la plaque de montage dans les coins cannelés. Tirez sur le cordon de dégagement rapide pour déployer le conduit, connectez-le à votre ventilateur ou souffleur et vérifiez l'absence d'obstruction avant de faire descendre le personnel. Après chaque intervention, repliez soigneusement le conduit dans le sac de rangement intégré. Selon les exigences réglementaires en vigueur (CSA Z1006, OSHA), l'équipement de ventilation en espace clos doit être inspecté avant chaque usage et soumis à une vérification annuelle documentée par une personne compétente qualifiée.

FAQ — Ensemble MVP Allegro RA9510 pour trou d'homme

Quelle est la différence entre les modèles 8 po et 12 po du système MVP RA9510 ?

Le choix du diamètre dépend principalement du débit d'air requis et du diamètre du conduit de votre souffleur ou ventilateur. Le modèle 8 po (codes 9510-55 / 9510-60) convient aux espaces confinés de taille standard et aux ventilateurs axiaux de 8 po. Le modèle 12 po (codes 9550-10 / 9510-65) offre un débit supérieur et s'utilise avec des souffleurs axiaux de 12 po ou des ensembles de ventilation antidéflagrants. Sélectionnez la longueur de conduit (6 pi ou 15 pi) en fonction de la profondeur d'entrée du trou d'homme.

Le conduit pliable du MVP RA9510 résiste-t-il aux environnements chauds ou aux produits chimiques ?

Oui. Le conduit en polyester/PVC avec armature acier résiste à des températures pouvant atteindre 180 °F / 88,2 °C et satisfait à la norme de résistance à la flamme UL 94V-0, ce qui le rend adapté aux environnements industriels chauds. Il offre également une bonne résistance aux projections de poussière et de saleté courantes sur les chantiers. Pour les environnements à risque d'explosion avec présence de vapeurs ou de gaz inflammables, consultez les conduits antistatiques antidéflagrants disponibles dans notre gamme de ventilation espace clos.

Le système MVP RA9510 peut-il être utilisé avec n'importe quel souffleur ou ventilateur ?

L'ensemble MVP est conçu pour se coupler avec les souffleurs et ventilateurs axiaux Allegro Industries dont les diamètres correspondent aux options disponibles (8 po ou 12 po). Il est particulièrement compatible avec les ventilateurs axiaux de 8 po (RA9533) et de 12 po (RA9539-12), ainsi qu'avec les ensembles antidéflagrants RA9548-25EX. Pour toute intégration avec un équipement de marque différente, vérifiez la compatibilité des raccords et des diamètres avant utilisation.
