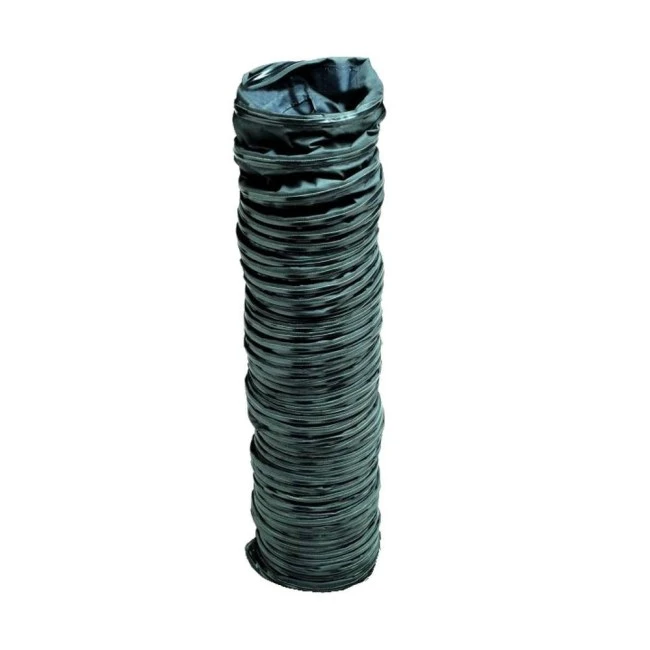

Conduit souple antistatique et antidéflagrant ayant 12 po diamètre muni d'une liaison conductrice

Conduit souple antidéflagrant 12 po — Antistatique, liaison conductrice, atmosphères explosives

Le conduit souple antistatique et antidéflagrant Allegro de 12 po / 30,48 cm de diamètre est la solution certifiée pour la ventilation des espaces clos présentant un risque d'explosion. Il est muni d'une liaison conductrice qui dissipe en continu les charges d'électricité statique, éliminant ainsi le risque d'étincelle susceptible d'enflammer les gaz ou vapeurs inflammables présents dans l'espace clos. Il est disponible en deux longueurs : 15 pi / 4,57 m et 25 pi / 7,62 m. Ce conduit doit être utilisé exclusivement en combinaison avec un ventilateur antidéflagrant de 12 po de diamètre, tel que l'ensemble RA9548-25EX. Il fonctionne dans les deux directions pour l'extraction des gaz viciés ou la ventilation. Les codes fabricant Allegro Industries sont : 9550-15EX pour le 15 pi et 9550-25EX pour le 25 pi. Veuillez sélectionner votre longueur dans le menu de sélection ci-haut.

Ce conduit est fabriqué en vinyle et polyester antistatiques, des matériaux spécialement conçus pour éviter l'accumulation de charges électrostatiques. Une couche d'enduit néoprène lui confère une résistance à la chaleur accrue, lui permettant de résister à des températures allant jusqu'à 250°F / 121°C — une plage bien supérieure à celle des conduits standard en PVC. L'armature interne en acier de classe 1 maintient la forme circulaire du conduit en tout temps. Ce conduit répond aux exigences d'inflammabilité de la norme UL-94 V0 et sa résistance ohmique est de 100 000 Ohms ou moins par pouce carré, garantissant la dissipation efficace des charges statiques sur toute la surface du conduit. Des tiges de métal pour la mise à la terre sont présentes à chaque extrémité. Ce conduit rencontre également les standards ASTM 227.

Caractéristiques du conduit de ventilation

• Diamètre : 12 po / 30,48 cm
• Longueurs disponibles : 15 pi / 4,57 m, 25 pi / 7,62 m
• Matériau : vinyle et polyester antistatiques
• Nombre de plis : 1
• Revêtement : enduit néoprène (résistance accrue à la chaleur)
• Température d'utilisation maximale : 250°F / 121°C
• Compressible pour faciliter le rangement et le transport
• Armature interne en acier de classe 1
• Rencontre les standards ASTM 227
• Rencontre les exigences d'inflammabilité UL-94 V0
• Résistance ohmique ≤ 100 000 Ohms par pouce carré
• Tige de métal pour mise à la terre à chaque extrémité
• Antidéflagrant — à utiliser avec ventilateur antidéflagrant uniquement

Avantages du conduit antidéflagrant RA9550X pour vos chantiers

Seul conduit antidéflagrant 12 po de la gamme Allegro

Le RA9550X est le seul conduit antidéflagrant de 12 po offert dans la gamme Allegro de Sylprotec. Pour tout espace clos présentant un risque d'explosion — cuves d'hydrocarbures, silos à grains, réservoirs de solvants, galeries de gaz — ce conduit est la seule option légale et sécuritaire. Son homologue standard RA9550 ne doit jamais être utilisé dans ces conditions.

Dissipation active de l'électricité statique

La liaison conductrice intégrée dans le corps du conduit assure un chemin de faible résistance électrique tout au long de la ventilation. La résistance ohmique ≤ 100 000 Ω/po² garantit que les charges statiques générées par le flux d'air ou par les matières en suspension (poussières, vapeurs) se dissipent vers la mise à la terre sans s'accumuler à des niveaux d'énergie dangereux.

Résistance à la chaleur supérieure

L'enduit néoprène du RA9550X lui confère une limite thermique de 250°F / 121°C, soit une protection bien supérieure à celle des conduits PVC standard (180°F / 82°C). Cette caractéristique est particulièrement utile dans les environnements où des températures élevées peuvent être présentes, comme à proximité de processus industriels chauds.

Chantiers et secteurs où ce produit est requis

• Industrie pétrolière et gazière — espaces clos contenant des vapeurs d'hydrocarbures inflammables
• Industrie chimique et pétrochimique — cuves et réacteurs contenant des solvants ou des vapeurs explosives
• Agriculture — silos à grains et espaces clos avec risque de poussières explosives
• Industrie minière — galeries et espaces souterrains avec atmosphère potentiellement explosive
• Industrie pharmaceutique — cuves de production avec solvants inflammables
• Traitement des eaux usées — puits avec accumulation de biogaz (méthane)
• Tout espace clos classifié Zone 1 ou Zone 2 selon les normes ATEX / NEC

Installation, mise à la terre et sélection du conduit RA9550X

Le conduit RA9550X doit être utilisé exclusivement avec un ventilateur antidéflagrant de 12 po. Veuillez sélectionner la longueur adaptée à la distance entre l'ouverture de l'espace clos et la zone de travail. Prévoyez une marge suffisante pour éviter toute traction excessive sur le conduit, ce qui pourrait compromettre l'intégrité de la liaison conductrice.

Mise à la terre — directives complètes (vital)

Après avoir consulté le manuel d'instruction, nous devons ajouter des informations importantes sur la mise à la terre. Lorsqu'un équipement est utilisé dans des environnements explosifs, il est primordial de s'assurer d'une excellente mise à la terre. La moindre étincelle peut provoquer une catastrophe.

Il y a 1 fil de mise à la terre à chaque extrémité du conduit RA9550X. Ce détail n'est pas clairement visible sur la photo du fabricant. L'un de ces fils peut servir à raccorder un autre conduit du même type pour augmenter la longueur totale de ventilation. Pour ce faire, utilisez le connecteur RACONN-12 et reliez chaque fil de mise à la terre des conduits à l'extrémité du connecteur la plus proche, de façon à ce que le connecteur soit intégré dans la chaîne des composantes mises à la terre.

De plus, le fil de mise à la terre du conduit doit être raccordé à un boulon situé sur le côté du châssis du ventilateur, à quelques centimètres de la grille. En effectuant ce raccordement, on obtient une continuité électrique entre le conduit (ou les conduits) et le ventilateur.

Pour obtenir une mise à la terre efficace, tous les équipements reliés ensemble doivent avoir une continuité électrique qui aboutit à la terre. Il faut une résistance ohmique nulle ou très faible. Un électricien compétent doit vérifier que tous les équipements reliés au ventilateur — du bout du conduit jusqu'au ventilateur, les rallonges, la prise antidéflagrante et le panneau électrique — sont correctement mis à la terre.

FAQ — Conduit antidéflagrant Allegro RA9550X 12 po

Pourquoi ce conduit est-il conducteur et antistatique ?

Dans une atmosphère explosive, l'électricité statique est une source d'ignition aussi dangereuse qu'une étincelle. Le flux d'air dans un conduit, combiné aux particules en suspension ou aux vapeurs inflammables, peut générer des charges statiques significatives. Les matériaux antistatiques du RA9550X, combinés à sa résistance ohmique ≤ 100 000 Ω/po², permettent à ces charges de se dissiper vers la terre de façon continue, sans jamais atteindre le seuil d'énergie nécessaire pour déclencher une ignition.

Peut-on prolonger ce conduit avec un conduit RA9550 standard ?

Non. Mélanger le conduit antidéflagrant RA9550X avec un conduit standard RA9550 briserait la continuité de la liaison conductrice et annulerait la protection antidéflagrante de l'ensemble de l'installation. Utilisez uniquement deux conduits RA9550X reliés par le connecteur RACONN-12 avec raccordement des fils de terre.

Pourquoi la mise à la terre est-elle obligatoire avec ce conduit ?

La liaison conductrice du RA9550X ne sert qu'à dissiper les charges statiques vers la terre. Si le conduit, le ventilateur, les rallonges et le panneau électrique ne sont pas tous reliés à une même mise à la terre de continuité nulle, les charges statiques n'ont nulle part où aller et peuvent s'accumuler jusqu'à un niveau d'énergie capable de provoquer une étincelle d'arc électrique ou une décharge électrostatique, déclenchant ainsi une explosion dans une atmosphère explosive. La mise à la terre complète de toute la chaîne est donc une mesure de sécurité fondamentale, pas optionnelle.

Suggestions complémentaires pour votre ventilation antidéflagrante

Le souffleur axial 12 po antidéflagrant avec conduit conducteur 25 pi (RA9548-25EX) est le ventilateur certifié conçu pour ce conduit — il est impératif de ne pas utiliser un ventilateur non antidéflagrant dans une atmosphère explosive. Le connecteur RACONN-12 permet de rallonger l'installation en conservant la continuité de la liaison conductrice. L'ensemble passage de ventilation pour trou d'homme (RA9510) maintient le débit à l'entrée de l'espace, et la rallonge électrique 50 pi (RA9540-50) allonge l'alimentation électrique.

Avant toute entrée dans un espace à atmosphère potentiellement explosive, le détecteur 4 gaz Altair 4X (DETEC4GC) est indispensable pour vérifier la présence et la concentration de gaz inflammables. La barrière de trou d'homme (EPTBB) sécurise le périmètre d'accès au-dessus de l'ouverture, et le harnais Peakworks 6 anneaux espace clos (FPH2000APLE) protège le travailleur lors de la descente, rangé dans son sac de transport (FPBAG).
