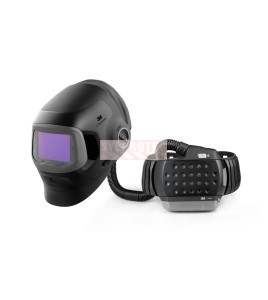

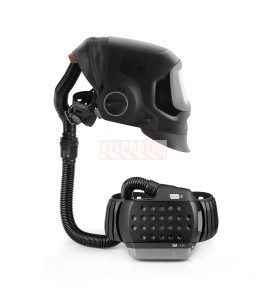

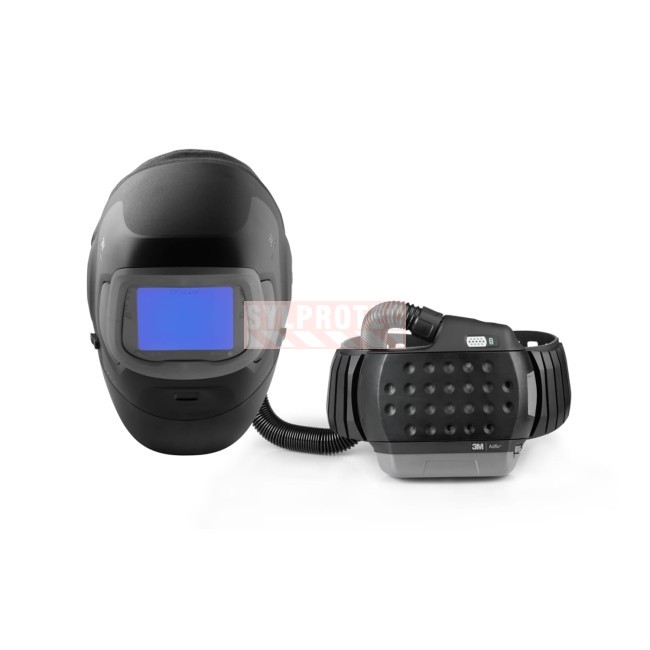

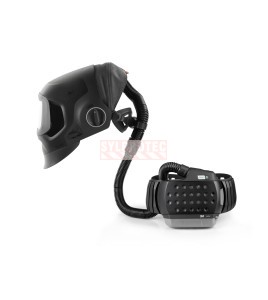

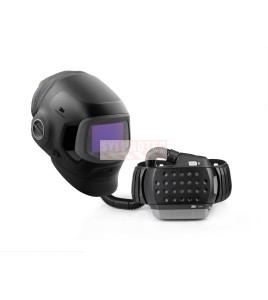

Ensemble Adflo 3M Speedglas G5-03 Pro Air filtre G5VC 45-1101-30VC

Ensemble Adflo 3M Speedglas G5-03 Pro Air filtre G5VC 45-1101-30VC

Code du fabricant 3M : 7100312637, modèle 45-1101-30VC

Cet article n'est pas tenu en stock. Le délai de livraison varie selon le fabricant ; communiquez avec nous pour connaître la date de livraison.

Quand l'éclairage ou le métal rend le bain difficile à distinguer, choisir sa tonalité de vision peut aider à retrouver les détails du joint. L'ensemble 3M Speedglas G5-03 Pro Air 45-1101-30VC met le filtre photosensible G5VC au service d'un système de soudage respiratoire complet. Le G5VC reste en teinte 3 à l'état clair, puis se règle en teinte 5 ou de 8 à 14; ses technologies à couleur naturelle et à couleur variable modifient la perception des couleurs à travers le filtre, et ses 4 capteurs couvrent une fenêtre de 2.9 X 4.3 po / 73 X 109 mm. Le masque Pro Air reçoit l'air épuré par le turbo Adflo et son filtre haute efficacité contre les particules. La pile ion-lithium du turbo et un sac G5 sont compris, ainsi que les lentilles latérales et le mode meulage du masque.

Pourquoi choisir la version G5VC

La couleur du métal et le contraste du joint ne se perçoivent pas de la même manière selon l'éclairage, le matériau et le procédé. Le G5VC permet d'adapter la tonalité de la vue en état sombre, en complément de la technologie à couleur naturelle. Le soudeur peut rechercher le rendu qui l'aide à distinguer le bain de fusion et les bords de la préparation, plutôt que de s'en tenir à une seule perception de couleur.

Le G5-03 Pro Air combine cette optique à une pièce faciale réglable et à l'alimentation Adflo. Les lentilles latérales maintiennent une perception périphérique ; le serre-tête règle la position du filtre devant les yeux. Pour le confort respiratoire, les conduits du masque distribuent l'air sur le visage ou la tête, avec des commandes accessibles pour adapter cette répartition.

Le bloc-piles et le filtre haute efficacité accompagnent l'Adflo dans cette référence. Le sac G5 aide à regrouper l'équipement pour les déplacements et le rangement. Les cartouches contre les gaz et les vapeurs ne font pas partie du contenu annoncé : le système fourni doit être sélectionné pour une exposition aux particules compatible avec son homologation.

Applications recommandées

3M destine cet ensemble au soudage en fabrication générale. Elle convient aux ateliers de fabrication lourde et aux cellules de soudage à forte production, avec une plage de réglage du G5VC qui monte jusqu'à la teinte 14. Le turbo Adflo réduit le besoin d'un respirateur séparé lorsque l'évaluation retient une protection contre les particules, et le sac G5 facilite le transport entre l'atelier et les chantiers.

Particularités et avantages

• Filtre photosensible G5VC 46-0000-30VC à couleur naturelle et couleur variable.
• Teinte claire 3, teintes sombres 5 et 8 à 14, 4 capteurs, fenêtre de 2.9 X 4.3 po / 73 X 109 mm.
• Turbo Adflo avec filtre haute efficacité contre les particules à code couleur magenta.
• Pile ion-lithium du turbo et sac G5 compris.
• Masque G5-03 Pro Air avec lentilles latérales et mode meulage.

Limites d'utilisation

Utilisez le masque uniquement entre -5 et +55 °C. Ne l'utilisez pas dans une zone où un contact avec une flamme nue est possible. Avec un filtre G5TW ou G5VC, n'utilisez pas le masque en atmosphère inflammable ou explosive : ces filtres ne sont pas à sécurité intrinsèque. Le turbo Adflo et son filtre haute efficacité retiennent les particules seulement : ils ne protègent pas contre les gaz ou les vapeurs et ne compensent pas un manque d'oxygène. L'ensemble ne s'utilise pas dans une atmosphère inconnue ou immédiatement dangereuse pour la vie ou la santé. Pas de soudage laser ni de gros travaux au-dessus de la tête exposant au métal en fusion.

Le choix de la teinte se fait selon le tableau de la notice 3M du G5VC, en respectant la restriction la plus sévère indiquée par 3M.

Contenu détaillé de l'ensemble

Les cartouches contre les gaz et vapeurs ne font pas partie de l'ensemble.

Intégration au programme de protection respiratoire

Le choix d'un appareil parmi les respirateurs pour soudeurs Adflo découle de l'évaluation des fumées et des contaminants présents au poste. 3M indique un facteur de protection de 25 pour cette configuration assemblée avec son alimentation en air et ses éléments approuvés. Le programme doit encadrer la formation, le contrôle du débit, la réaction aux alarmes et le remplacement des filtres; les accessoires pour respirateur aident à tenir ces vérifications à jour.

Spécifications et homologations

Plateforme G5-03 Pro Air, filtre G5VC, teinte claire 3, teintes sombres 5 et 8 à 14, 4 capteurs, fenêtre de 2.9 X 4.3 po / 73 X 109 mm, technologies couleur naturelle, couleur variable et TAP. Pile du filtre : lithium 3 V CR2450; pile du turbo : ion-lithium. Filtre haute efficacité à code couleur magenta. Coque en polyphtalamide (PPA). Poids emballé : 12.532 lb / 5.684 kg. Avec son filtre exact, la configuration est conforme à CSA Z94.3 et ANSI Z87.1.

Régler les optiques et suivre les témoins Adflo

Choisissez d'abord la teinte adaptée au travail, puis comparez les tonalités du G5VC dans la position réelle du joint. La couleur variable sert à la perception des détails ; elle ne remplace ni le choix de la teinte ni les contrôles du filtre. Vérifiez le mode actif lorsque vous passez du soudage au meulage et revenez au mode soudage avant l'arc.

Pour l'Adflo, contrôlez l'état du protège-filtre et du joint du filtre, la charge du bloc-piles et le tuyau de respiration. La régulation automatique du moteur compense l'augmentation de résistance d'un filtre chargé, jusqu'aux limites du système. Le témoin de colmatage aide à suivre cette charge. Une alarme de débit ou de pile faible reste un signal de sortie immédiate de la zone contaminée, pas une invitation à terminer le cordon.

Entretien et durée de vie

Contrôlez chaque jour le masque, le tuyau, le turbo, le filtre haute efficacité et la pile, et vérifiez le débit d'air avant d'entrer dans l'aire de soudage. Changez les plaques de protection du G5VC dès qu'elles gênent la vision et remplacez le filtre haute efficacité selon la notice Adflo. Sur la coque, pas de solvant, pas d'immersion ni de pulvérisation directe. Rechargez la pile du turbo hors de la zone de travail et rangez l'ensemble dans le sac G5.

FAQ : l'ensemble Adflo G5-03 Pro Air 45-1101-30VC

Quelle différence entre le 45-1101-30VC et le 45-1101-30TW?

Le filtre : le 45-1101-30VC reçoit le G5VC, teinte claire 3 et teintes sombres 5 et 8 à 14; le 45-1101-30TW reçoit le G5TW, teinte claire 2.5 et teintes sombres 5 et 8 à 13.

Le turbo Adflo est-il livré avec sa pile?

Oui. La pile ion-lithium du turbo est comprise, avec le filtre haute efficacité et un sac G5.

Que signifie la couleur variable du G5VC?

C'est une technologie du filtre qui s'ajoute à la couleur naturelle et modifie la perception des couleurs à travers le filtre. Le réglage se fait selon la notice 3M.

Cet ensemble filtre-t-il les vapeurs organiques?

Non. Le filtre fourni est un filtre haute efficacité contre les particules; les gaz et vapeurs exigent une autre sélection.

La couleur variable change-t-elle la teinte de protection choisie?

Elle permet de modifier la tonalité de la vue en état sombre pour mieux percevoir les détails. Le choix de la teinte reste un réglage distinct, à faire selon le procédé et la notice du filtre. Le G5VC de cet ensemble conserve sa propre plage de teintes et ses modes de travail.

Suggestions complémentaires

Autour d’une cellule de production, protégez les yeux lors des changements de pièces hors arc avec des lunettes (YG3960C); pour manipuler les tôles froides, choisissez des gants (GS21TX); vérifiez le port combiné de la protection auditive avec une coquille (OPH6B); marquez le passage des opérateurs avec du balisage (EPTBA); si le sol est mouillé, signalez ce risque avec un panneau (ETR01); ce panneau ne délimite pas une cellule de soudage.

Pour la maintenance de cette configuration, sélectionnez les composants correspondant aux pièces à remplacer : chargeur (R35-0099-08) Adflo, élément (R15-0099-12) Joint torique en caoutchouc de tuyau de respiration Adflo 3M,, composant (R35-0099-14) Ceinture à attache rapide pour respirateur PAPR Adflo 3M, rechange (R35-0699) Ensemble tampon contre les odeurs nuisibles Adflo 3M. Pour le modèle 45-1101-30VC, vérifiez le modèle indiqué sur la pièce usée avant toute intervention; les pièces des autres séries ne sont pas interchangeables par défaut. Pour comparer le modèle 45-1101-30VC à des configurations distinctes, consultez aussi variante (RG5-03). Comparez le contenu de ces articles avec le modèle 45-1101-30VC; les pièces ne sont pas présumées interchangeables.
