Trousse 3M Speedglas G5-03 E avec filtre G5NC et EPI 09-0100-20-KIT

Trousse 3M Speedglas G5-03 E avec filtre G5NC et EPI 09-0100-20-KIT

Code du fabricant 3M : 7100383781, modèle 09-0100-20-KIT

Cet article n'est pas tenu en stock. Le délai de livraison varie selon le fabricant ; communiquez avec nous pour connaître la date de livraison.

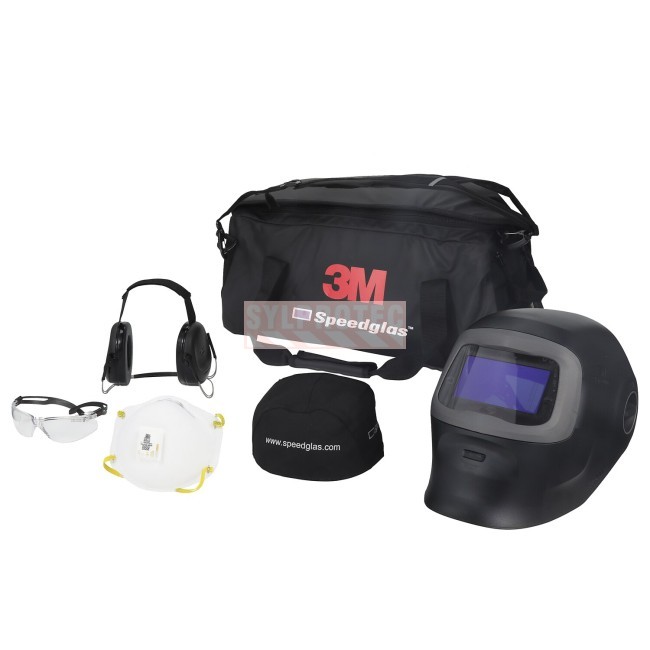

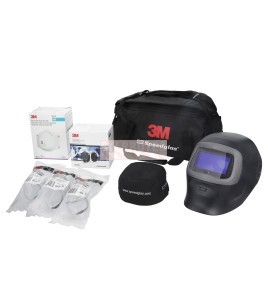

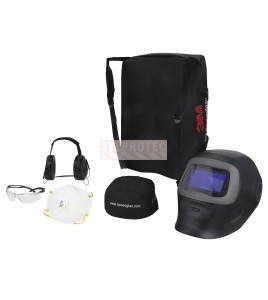

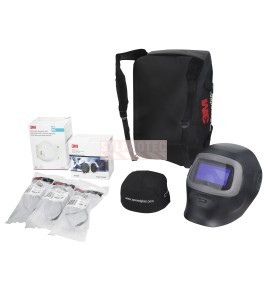

Pour démarrer avec des optiques déjà associées au masque, cette trousse privilégie la simplicité d'équipement et une vue à couleur naturelle. La trousse 3M Speedglas G5-03 E 09-0100-20-KIT est pensée pour équiper un soudeur d'un seul coup. Elle contient le masque G5-03 E muni du filtre photosensible G5NC et un sac de transport Speedglas; 3M y montre aussi un bonnet de soudeur, des lunettes de protection, des protecteurs auditifs à coquilles et des respirateurs jetables. Le filtre G5NC reste en teinte 3 à l'état clair et passe aux teintes sombres 8 à 12 en 0.1 ms à 23 °C, avec 3 capteurs, une fenêtre de 4.21 X 2.17 po / 107 X 55 mm et un mode meulage. Sa technologie à couleur naturelle rend la vue plus fidèle aux couleurs réelles du bain de fusion.

Pourquoi choisir la trousse G5-03 E

Cette trousse met l'accent sur la simplicité d'équipement du soudeur. Le G5NC est déjà associé au masque G5-03 E : l'utilisateur dispose d'une optique à couleur naturelle pour distinguer le bain de fusion, les contours du joint et les repères sur le métal. Le changement automatique d'état évite de relever le masque uniquement pour retrouver une vue claire avant l'amorçage.

La coque E est décrite par 3M comme légère et équilibrée. Ses côtés lisses et son profil mince facilitent les mouvements autour d'une pièce ; son serre-tête se règle pour garder le filtre face au regard. Le mode meulage du G5NC permet d'organiser les reprises de surface avec le même masque, en vérifiant la sélection du mode avant chaque tâche.

Le sac aide à rassembler et protéger le matériel entre deux utilisations. Les lunettes, protections auditives et autres EPI montrés par 3M doivent toutefois être considérés selon le contenu confirmé et les besoins du poste. La trousse ne dispense pas de sélectionner la protection respiratoire appropriée aux contaminants présents.

Applications recommandées

3M destine cette trousse à la fabrication générale et aux environnements de travail des métaux, pour la plupart des procédés MMA, le MIG/MAG, le TIG et le meulage. Elle convient à l'embauche d'un soudeur en atelier de pièces, aux écoles de métiers qui préparent un nécessaire par élève et aux entrepreneurs qui équipent un nouveau poste de réparation. Le sac permet de garder le masque et ses accessoires ensemble dans le camion ou le casier.

Particularités et avantages

• Masque G5-03 E livré avec le filtre photosensible G5NC 46-0000-20.
• Teinte claire 3, teintes sombres 8 à 12 et passage au sombre en 0.1 ms à 23 °C.
• 3 capteurs, fenêtre de 4.21 X 2.17 po / 107 X 55 mm, mode meulage et mode CUT 5 pour verrouiller la teinte 5 au découpage au gaz.
• Protection permanente contre les UV et les IR équivalente à la teinte 12.
• Sac de transport Speedglas et équipements de protection individuelle montrés par 3M dans la trousse.

Limites d'utilisation

Utilisez le masque uniquement entre -5 et +55 °C. Ne l'utilisez pas dans une zone où un contact avec une flamme nue est possible. Le G5NC ne convient pas aux procédés exigeant une teinte supérieure à 12. 3M exclut le soudage laser et les gros travaux au-dessus de la tête qui exposent au métal en fusion. Le masque protège les yeux et le visage; les respirateurs jetables montrés dans la trousse ne remplacent pas une sélection respiratoire fondée sur l'évaluation des fumées du poste.

Choisissez la teinte sombre selon le tableau de la notice 3M du filtre G5NC, pour le procédé et l'intensité réellement utilisés.

Contenu détaillé de la trousse

Le masque et le filtre G5NC sont confirmés par 3M; le sac et les équipements de protection individuelle sont ceux que montre 3M pour la trousse, sans modèle ni quantité précisés.

Sélection, ajustement et contrôle du filtre G5NC

Ajustez le serre-tête du G5-03 E pour une position stable, puis réglez la teinte sombre du G5NC entre 8 et 12 selon la notice. Avant de souder, assurez-vous que les 3 capteurs sont dégagés et que le filtre passe bien de la teinte 3 à la teinte choisie; utilisez le mode meulage pour les travaux à la meuleuse.

Un filtre qui ne s'obscurcit plus, dont la vision est rayée ou dont la pile est faible doit être retiré du service jusqu'à sa remise en état.

Spécifications et homologations

Plateforme G5-03 E, filtre G5NC 46-0000-20 à couleur naturelle, teinte claire 3, teintes sombres 8 à 12, délai d'obscurcissement de 0.1 ms à 23 °C, 3 capteurs, fenêtre de 4.21 X 2.17 po / 107 X 55 mm, protection UV et IR permanente de teinte 12. Alimentation du filtre : 2 piles CR2032, pour une durée utile approximative de 2500 heures. Coque en polyphtalamide (PPA). Poids emballé de la trousse : 7.862 lb / 3.566 kg. Le G5-03 E assemblé avec le filtre approuvé est conforme à ANSI Z87.1 et CSA Z94.3.

Mise en service et rangement de la trousse

À la première mise en service, ajustez le serre-tête et vérifiez le maintien du masque lorsqu'il est abaissé. Sélectionnez la teinte sombre en fonction du procédé, puis contrôlez le déclenchement du G5NC avant de commencer. Les capteurs doivent rester visibles de l'arc et les plaques de protection doivent être propres.

Pour meuler, activez le mode prévu par le filtre ; pour reprendre le soudage, revenez au réglage correspondant avant l'amorçage. La visibilité à couleur naturelle peut aider à examiner la surface, mais elle ne transforme pas le mode meulage en protection contre l'arc. Au rangement, évitez que des outils ou pièces métalliques du sac frottent sur les plaques. Un remplacement régulier des consommables abîmés conserve une vue nette sans imposer de remplacer le filtre complet.

Entretien et durée de vie

Avant chaque utilisation, vérifiez que le masque et le filtre sont complets, intacts et bien assemblés, et remplacez sans délai une pièce endommagée. Nettoyez la coque sans solvant, sans immersion et sans pulvérisation directe. Le filtre utilise 2 piles CR2032, pour une durée utile approximative de 2500 heures selon 3M; remplacez les deux piles lorsque le témoin de pile faible clignote ou que les voyants ne réagissent plus aux boutons. Rangez le masque dans son sac à l'abri des projections et de la chaleur.

FAQ : la trousse G5-03 E 09-0100-20-KIT

Que contient la trousse 09-0100-20-KIT?

Le masque G5-03 E avec filtre G5NC et un sac de transport Speedglas. 3M y montre aussi un bonnet de soudeur, des lunettes, des protecteurs auditifs à coquilles et des respirateurs jetables, sans en préciser les modèles ni les quantités.

Le filtre G5NC est-il fourni avec le masque?

Oui. Le filtre G5NC 46-0000-20 est le filtre photosensible fourni avec le G5-03 E dans cette trousse.

Quelles teintes offre le G5NC?

Une teinte claire 3 et des teintes sombres 8 à 12, avec une protection permanente contre les UV et les IR équivalente à la teinte 12.

Quelles piles utilise le filtre?

Deux piles CR2032, pour une durée utile approximative de 2500 heures selon 3M.

Pourquoi choisir le G5NC dans cette trousse plutôt qu'une coque seule?

Le masque et son filtre photosensible sont déjà réunis par 3M. Le G5NC apporte la couleur naturelle, les réglages de soudage et le mode meulage ; une coque seule n'offre aucune de ces fonctions optiques. L'ajustement et les contrôles avant utilisation restent à effectuer.

Suggestions complémentaires

Pour l'élève d'une école de métiers qui reçoit cette trousse, complétez avec des gants (GS13FGFNT) Superior Touch en Dyneema anticoupure pour manipuler les coupons de tôle et, si une correction de vue est nécessaire, des lunettes (YA11514) Virtua Max à foyer bifocal. Un présentoir (OA101D) de bouchons d'oreilles 3M installé près des cabines garde une protection auditive à portée de main, tandis qu'un ruban (ECT3YE1) à barricade jaune Caution et des cônes (EPTCONE28B) orange balisent l'aire de pratique.

Un masque G5-03 E peut servir de base à un casque de relève une fois équipé du filtre approprié. Le filtre G5NC se remplace par son modèle exact, 46-0000-20, avec les plaques de protection qui lui correspondent. Pour comparer le modèle 09-0100-20-KIT à des configurations distinctes, consultez aussi variante (RG5-03-E09-0100), solution (R45-009935), modèle (R45-0099-33), masque (R10-0100-30VC), ensemble (R10-0300-52). Comparez le contenu de ces articles avec le modèle 09-0100-20-KIT; les pièces ne sont pas présumées interchangeables.
