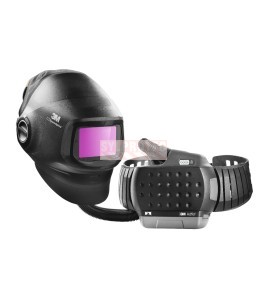

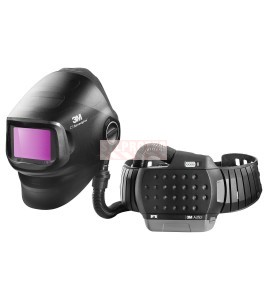

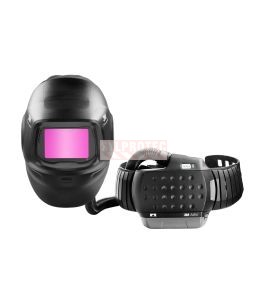

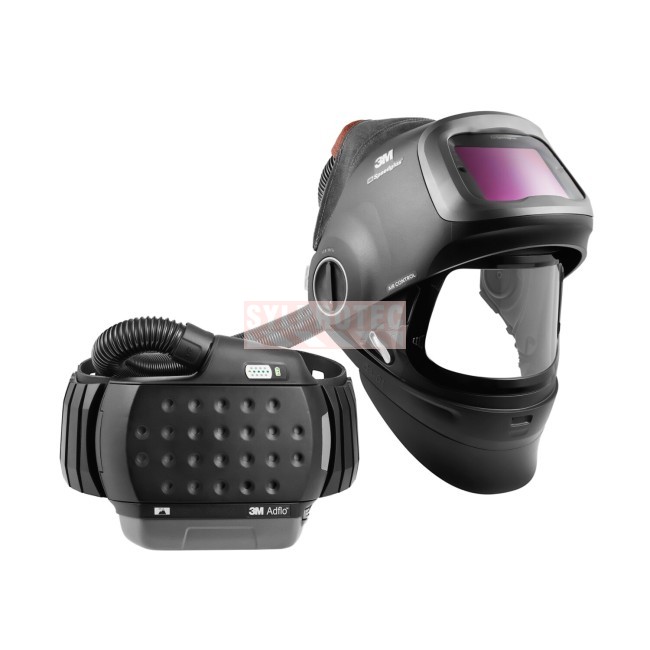

Ensemble Adflo 3M Speedglas G5-01 avec filtre G5TW 46-1101-30TW

Ensemble Adflo 3M Speedglas G5-01 avec filtre G5TW 46-1101-30TW

Code du fabricant 3M : 7100349662, modèle 46-1101-30TW

Cet article n'est pas tenu en stock. Prévoir 7 jours pour la livraison.

Du pointage à la finition, le même équipement doit suivre les tâches sans imposer de retirer toute la pièce faciale à chaque reprise. L'ensemble 3M Speedglas G5-01 46-1101-30TW réunit le masque de grand rendement, le filtre de soudage et les composants Adflo annoncés par 3M dans la même caisse. Le masque G5-01 de grand rendement reçoit le filtre photosensible G5TW, teinte claire 2.5 et teintes sombres 5 et 8 à 13, avec 4 capteurs, une fenêtre de 2.9 X 4.3 po / 73 X 109 mm et un délai d'éclaircissement réglable de 50 à 1300 ms. La visière transparente relevable sert au meulage. Le turbo Adflo est livré avec son filtre haute efficacité, son préfiltre, son pare-étincelles, sa pile ion-lithium, son chargeur, une large ceinture en cuir et un tuyau autoréglable.

Pourquoi choisir l'ensemble G5-01 complet avec G5TW

Le G5-01 TW vise le rythme d'un atelier qui assemble, pointe, soude puis reprend les cordons au meulage. Le mode pointage du filtre aide à adoucir les transitions lumineuses entre les courts arcs, tandis que la couleur naturelle facilite la lecture du bain et du joint. Pour travailler derrière une visière transparente, le soudeur relève l'écran de soudage plutôt que de retirer toute la pièce faciale.

La brochure du G5-01 insiste sur le contrôle du confort : orientation de l'air vers le visage ou la visière, répartition entre le haut et les côtés, réglages accessibles en portant le masque. Le serre-tête positionne l'ensemble pour répartir l'appui et garder une distance de vision confortable. L'Adflo porté à la taille fournit la circulation d'air filtré sans placer l'unité de filtration sur la tête.

Pour le kit 46-1101-30TW explicitement identifié dans sa brochure canadienne, 3M annonce une autonomie de 10 à 12 heures avec le bloc-piles lithium-ion de grande capacité, une charge complète et un filtre neuf, au niveau de la mer. L'autonomie réelle dépend de la configuration et des conditions ; elle doit être vérifiée pour le quart prévu.

Applications recommandées

3M destine cet ensemble à l'infrastructure lourde et à la fabrication générale, pour la réparation et le traitement du métal, le soudage et le meulage. Il convient à la plupart des procédés de soudage à l'arc, avec une détection de l'arc TIG au-delà de 1 A. On le retrouve chez les soudeurs de structures d'acier, en réparation d'équipement minier ou forestier et dans les ateliers où le soudeur enchaîne cordons et meulage pendant tout le quart sous protection respiratoire contre les particules.

Particularités et avantages

• Masque G5-01 de grand rendement avec filtre G5TW 46-0000-30TW et visière de meulage relevable.
• Teinte claire 2.5, teintes sombres 5 et 8 à 13, 4 capteurs et fenêtre de 2.9 X 4.3 po / 73 X 109 mm.
• Délai d'éclaircissement réglable de 50 à 1300 ms et détection de l'arc TIG au-delà de 1 A.
• Turbo Adflo avec filtre haute efficacité magenta, préfiltre, pare-étincelles, pile ion-lithium et chargeur.
• Large ceinture en cuir et tuyau autoréglable compris.

Limites d'utilisation

N'utilisez pas le masque dans une zone où un contact avec une flamme nue est possible. Le filtre haute efficacité protège contre les particules, pas contre les gaz ni les vapeurs, et le turbo ne fournit pas d'oxygène. Respectez les restrictions 3M concernant l'oxygène, les contaminants inconnus et les atmosphères immédiatement dangereuses pour la vie ou la santé. Le turbo n'est pas intrinsèquement sécuritaire et ne convient pas aux atmosphères explosives. 3M exclut le soudage laser et les gros travaux au-dessus de la tête exposant au métal en fusion.

Réglez la teinte selon le tableau de la notice 3M du G5TW, en appliquant la restriction la plus sévère indiquée par 3M.

Contenu détaillé de l'ensemble

Les cartouches contre les gaz et vapeurs ne sont pas comprises.

Intégration au programme de protection respiratoire

La configuration est approuvée NIOSH comme système complet, et 3M indique un facteur de protection de 25 pour l'ensemble assemblé avec ses éléments approuvés. Le programme doit confirmer qu'une protection contre les particules suffit, former le soudeur au montage, au contrôle du débit et à la conduite à tenir en cas d'alarme, puis planifier le remplacement des préfiltres et filtres. Les pièces de rechange se trouvent parmi les respirateurs pour soudeurs Adflo et les accessoires pour respirateur.

Spécifications et homologations

Plateforme G5-01, filtre G5TW, teinte claire 2.5, teintes sombres 5 et 8 à 13, 4 capteurs, fenêtre de 2.9 X 4.3 po / 73 X 109 mm, délai d'éclaircissement de 50 à 1300 ms. Turbo monté à la ceinture, pile ion-lithium, filtre haute efficacité magenta, non intrinsèquement sécuritaire. Température d'utilisation de -5 °C à 55 °C; entreposage de -20 °C à 55 °C. Coque en polyphtalamide (PPA). Poids emballé : 14.663 lb / 6.651 kg. Conforme à ANSI Z87.1-2015 et CSA Z94.3 avec son filtre exact, approuvé NIOSH comme système.

Organiser le quart et entretenir la filtration

Réglez la suspension et la membrane faciale, puis choisissez la distribution d'air qui convient au travail. Préparez les paramètres du G5TW pour le procédé et contrôlez le retour à l'état clair après la fin de l'arc. Le délai réglable peut aider lorsque le bain reste lumineux, mais le choix de teinte doit toujours suivre la notice du filtre.

La notice Adflo distingue le préfiltre, le filtre à haute efficacité et le pare-étincelles. Le préfiltre protège le filtre principal contre une partie de la charge particulaire ; le pare-étincelles doit rester correctement monté. Lors du remplacement, gardez le joint propre et n'appuyez pas sur la grille du filtre. Les alarmes de débit ou de pile faible imposent de quitter immédiatement la zone contaminée. L'appellation haute altitude du système ne permet pas de négliger les restrictions de montage et de filtres de la notice.

Entretien et durée de vie

Avant chaque quart, inspectez le masque, la visière, le tuyau, la ceinture, le turbo et la pile, puis contrôlez le débit d'air. Changez le préfiltre et le pare-étincelles selon leur état, et le filtre haute efficacité selon la notice Adflo. Utilisez le turbo entre -5 °C et 55 °C et entreposez-le entre -20 °C et 55 °C. Pas de solvant, d'immersion ni de pulvérisation directe sur la coque.

FAQ : l'ensemble Adflo G5-01 46-1101-30TW

Que contient l'ensemble 46-1101-30TW?

Le masque G5-01 avec filtre G5TW, le turbo Adflo, un filtre haute efficacité, un préfiltre, un pare-étincelles, la pile ion-lithium, le chargeur, une large ceinture en cuir et un tuyau autoréglable.

Le G5TW convient-il au soudage TIG?

3M indique la plupart des procédés de soudage à l'arc, avec une détection de l'arc TIG au-delà de 1 A.

À quoi sert le délai d'éclaircissement réglable?

Il fixe le temps de retour à l'état clair après l'arrêt de l'arc, de 50 à 1300 ms sur le G5TW.

Peut-on utiliser cet ensemble en atmosphère explosive?

Non. Le turbo n'est pas intrinsèquement sécuritaire.

L'Adflo permet-il de travailler pendant tout un quart?

3M annonce 10 à 12 heures pour ce kit avec son bloc-piles de grande capacité, entièrement chargé, un filtre neuf et une utilisation au niveau de la mer. L'état des filtres, la configuration et l'environnement influencent cette durée. Vérifiez la charge et le débit avant le départ et sortez de la zone dès une alarme.

Suggestions complémentaires

Pour les tâches hors masque lors du soudage de structures pendant un quart complet, gardez des lunettes (YAZ200); équipez la manutention des poutrelles froides avec des gants (GS13GDSTL); protégez l’ouïe pendant les travaux de préparation avec des bouchons (OA101); délimitez les accès au chantier avec du balisage (ECT3RE9); renforcez le repérage de la zone de travail avec un repère (EPTBA).

Pour la maintenance de cette configuration, sélectionnez les composants correspondant aux pièces à remplacer : élément (R46-0099-28) Membrane d'étanchéité faciale Speedglas 3M G5-01 pour masque de soudeur. Pour le modèle 46-1101-30TW, vérifiez le modèle indiqué sur la pièce usée avant toute intervention; les pièces des autres séries ne sont pas interchangeables par défaut. Pour comparer le modèle 46-1101-30TW à des configurations distinctes, consultez aussi variante (RG5-01V), solution (R37-1101-00SW), modèle (R37-1101-30iSW-CA), masque (27-5702-00SW). Comparez le contenu de ces articles avec le modèle 46-1101-30TW; les pièces ne sont pas présumées interchangeables.
