Masque 3M Speedglas G5-01 adduction d'air V-100 sans filtre 46-5702-00

Masque 3M Speedglas G5-01 adduction d'air V-100 sans filtre 46-5702-00

Code du fabricant 3M : 7100349755, modèle 46-5702-00

Cet article n'est pas tenu en stock. Prévoir 7 jours pour la livraison.

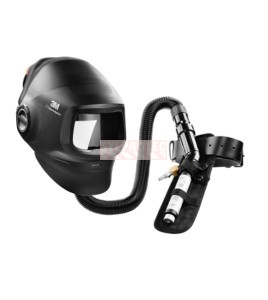

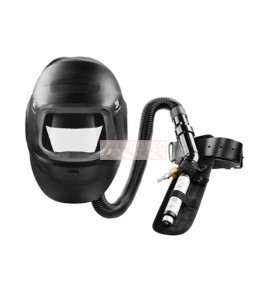

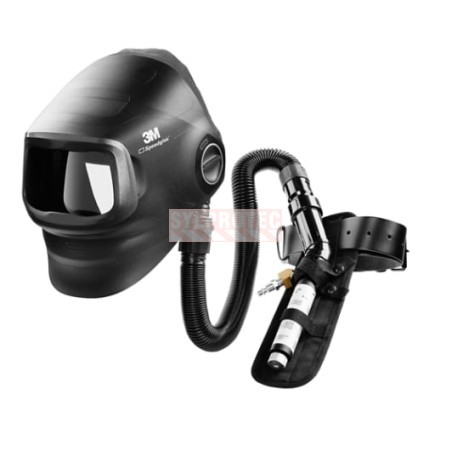

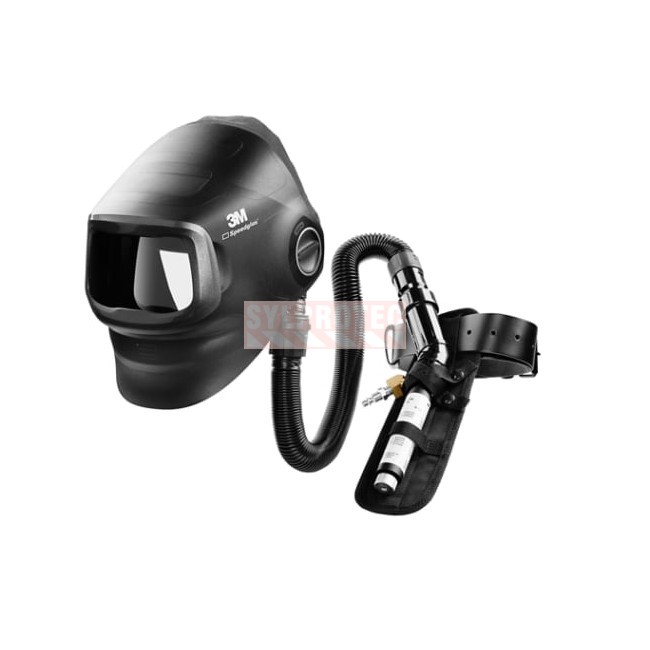

Sur un poste chaud raccordé à l'air respirable, le confort dépend de la température de l'air mais aussi de sa distribution dans le masque. Le masque de soudeur de grand rendement 3M Speedglas G5-01 46-5702-00 s'alimente en air comprimé respirable par une soupape de refroidissement V-100 Vortex portée à la ceinture. L'ensemble comprend le masque G5-01, la soupape V-100, l'adaptateur V-199, le support confort V-112, la ceinture TR-326, le tuyau respiratoire SG-30W et un sac de rangement G5. La soupape permet au soudeur d'ajuster la température de l'air qui entre dans le masque, appréciable dans un atelier chaud ou une enceinte fermée. Le filtre de soudage, l'alimentation en air respirable et le tuyau d'adduction ne sont pas compris et doivent être choisis selon la configuration approuvée.

Pourquoi choisir le G5-01 à adduction d'air

À un poste chaud disposant d'un réseau d'air respirable approprié, cette version G5-01 apporte une possibilité de réglage thermique au niveau du soudeur. La soupape V-100 Vortex règle l'air envoyé vers le masque, et les conduits du G5-01 permettent ensuite d'en ajuster la distribution autour du visage et de la tête. Ces deux réglages répondent à des besoins distincts : température de l'air fourni et direction de sa circulation dans la pièce faciale.

Le soudeur conserve l'organisation du G5-01 pour les travaux lourds. L'écran de soudage se relève devant la visière transparente afin de préparer une pièce ou de meuler sans retirer tout le masque. Le montage à la ceinture place la soupape hors de la tête, tandis que le tuyau respiratoire relie cette alimentation à la pièce faciale.

Cette solution suppose de préparer le poste d'adduction. Elle ne prélève pas l'air de l'atelier pour le faire passer dans un filtre Adflo. La qualité de l'air fourni, le tuyau d'alimentation autorisé et les conditions d'utilisation doivent être définis pour le système complet.

Applications recommandées

3M destine cette configuration à l'infrastructure lourde et à la fabrication générale, pour le soudage, le meulage, le traitement et la réparation du métal. Elle convient aux chantiers navals et aux ateliers de structure qui disposent déjà d'un réseau d'air respirable, aux soudeurs qui travaillent longtemps dans un réservoir ou un caisson une fois les conditions d'accès établies, ainsi qu'aux postes où un turbo à la ceinture serait moins pratique qu'un tuyau d'adduction.

Particularités et avantages

• Masque G5-01 de grand rendement avec visière de meulage, vendu sans filtre de soudage.
• Soupape de refroidissement V-100 Vortex pour régler la température de l'air au masque.
• Adaptateur V-199 et support confort V-112 compris.
• Ceinture TR-326 et tuyau respiratoire SG-30W compris pour relier la soupape au masque.
• Sac de rangement G5 pour transporter l'ensemble entre les chantiers.

Limites d'utilisation

Utilisez le masque uniquement entre -5 et +55 °C. Ne l'utilisez pas dans une zone où un contact avec une flamme nue est possible. La soupape V-100 ne produit pas d'air : elle doit être raccordée à une alimentation en air respirable et à un tuyau d'adduction approuvés pour la configuration. Respectez les restrictions 3M concernant l'oxygène, les contaminants inconnus et les atmosphères immédiatement dangereuses pour la vie ou la santé. Sans filtre de soudage installé, le masque n'est pas prêt au soudage. 3M exclut aussi le soudage laser et les gros travaux au-dessus de la tête exposant au métal en fusion.

Contenu détaillé de l'ensemble

Vendus séparément : filtre de soudage, alimentation en air respirable et tuyau d'adduction d'air.

Intégration au programme de protection respiratoire

Un système à adduction d'air s'intègre au programme de protection respiratoire seulement avec une alimentation en air respirable dont la qualité est contrôlée et avec la combinaison de pièces approuvée par 3M. Parmi les respirateurs pour soudeurs de 3M, cette configuration se distingue des turbos Adflo puisqu'elle ne filtre pas l'air ambiant. Prévoyez la formation au raccordement et aux vérifications avant usage, ainsi que les accessoires pour respirateur nécessaires au réseau d'air.

Spécifications et homologations

Plateforme G5-01, modèle 46-5702-00, coque en polyphtalamide (PPA), couleur noire, visière de meulage. Soupape V-100, adaptateur V-199, support V-112, ceinture TR-326, tuyau SG-30W. Poids emballé : 9.798 lb / 4.444 kg. Assemblée avec un filtre approuvé, la configuration est conforme à ANSI Z87.1-2015 et CSA Z94.3 et fait l'objet d'une approbation NIOSH; le masque sans filtre n'est pas prêt au soudage.

Préparer le poste à adduction et régler le confort

Avant le branchement, vérifiez la combinaison autorisée de soupape, tuyau d'adduction, raccords et pièce faciale. Placez la ceinture de façon à soutenir la soupape sans tirer sur le tuyau respiratoire lorsque vous tournez la tête. Le cheminement des flexibles doit laisser la mobilité nécessaire au poste tout en évitant chaleur, arêtes et écrasements.

Après ajustement du masque et de sa membrane faciale, réglez la température avec la V-100 et la distribution avec les commandes du G5-01. Contrôlez le fonctionnement selon les instructions du système d'adduction. Installez le filtre de soudage approuvé avant toute exposition à l'arc ; la présence d'une visière de meulage ne remplace pas ce filtre. Examinez également la visière et les fixations de l'écran après une série de travaux très exposés aux projections.

Entretien et durée de vie

Avant chaque utilisation, inspectez le masque, la soupape V-100, le tuyau SG-30W et la ceinture, puis vérifiez le raccordement à l'alimentation d'air selon la notice 3M. Remplacez une pièce fissurée, un tuyau percé ou un raccord abîmé. Ne nettoyez pas la coque avec un solvant, ne l'immergez pas et n'y pulvérisez pas de liquide. Rangez l'ensemble dans son sac G5, tuyau non plié, à l'abri de la chaleur et des projections.

FAQ : le masque G5-01 à adduction d'air 46-5702-00

L'alimentation en air est-elle comprise avec le 46-5702-00?

Non. La soupape V-100, la ceinture TR-326 et le tuyau SG-30W sont compris, mais l'alimentation en air respirable et le tuyau d'adduction se commandent séparément.

Un filtre de soudage est-il fourni?

Non. Le masque G5-01 est livré sans filtre de soudage; installez un filtre approuvé avec ses plaques avant de souder.

À quoi sert la soupape V-100 Vortex?

C'est une soupape de refroidissement : elle permet d'ajuster la température de l'air qui entre dans le masque.

Peut-on meuler avec ce masque?

Oui. Le G5-01 de cette configuration comporte une visière de meulage, et 3M le recommande pour le meulage, le soudage et la réparation du métal.

La V-100 et les réglages d'air du masque font-ils la même chose?

Non. La V-100 agit sur la température de l'air fourni ; les commandes du G5-01 agissent sur sa distribution vers le visage, la visière et la tête. Le confort dépend aussi du réglage de la pièce faciale et du respect des conditions du système d'adduction.

Suggestions complémentaires

Pour le soudeur de chantier naval qui travaille dans les compartiments avec ce masque à adduction d'air, prévoyez des lunettes (YASF201) SecureFit claires antibuée et des gants (GSTXFNVB) TenActiv Pro à protection contre les chocs pour manipuler les raidisseurs. Une coquille (OPH6B) serre-nuque est à essayer avec le masque pour vérifier l'ajustement et l'absence d'interférence avant le port combiné, alors qu'une ligne (EFLAC) d'avertissement à fanions et une barrière (EPT195) extensible jaune et noire signalent le passage du tuyau d'air.

Le filtre (R46-0000-30i) photosensible G5-01 se loge dans ce masque, et la membrane (R46-0099-28) d'étanchéité faciale G5-01 se remplace lorsqu'elle est usée. La gaine (RSG15) de protection recouvre le tuyau SG-30W contre les projections. Pour les pièces du masque, gardez le bandeau (R46-0200-54) antisudation G5 en sac de 3, la charnière (R46-0400-56) G5-01 et le cadre (R46-0700-63) de visière externe.
