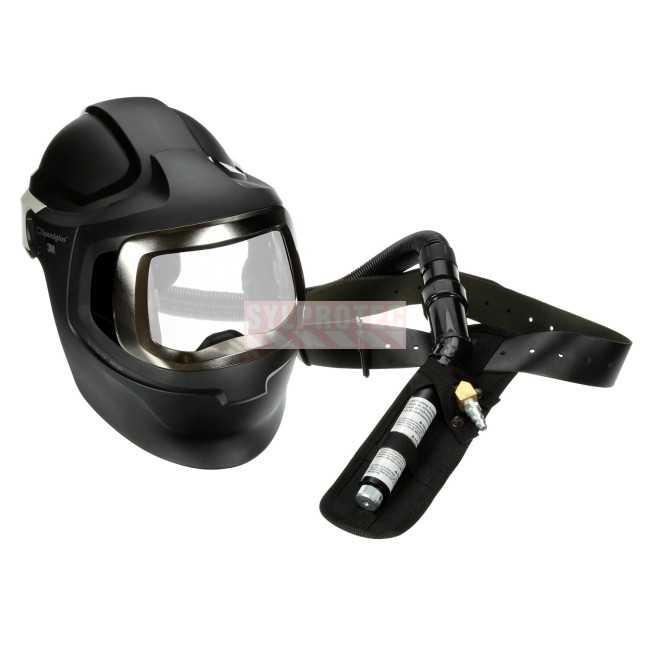

Masque 3M Speedglas 9100 MP adduction d'air sans filtre 27-5702-00SW

Masque 3M Speedglas 9100 MP adduction d'air sans filtre 27-5702-00SW

Code du fabricant 3M : 7100194536, modèle 27-5702-00SW

Cet article n'est pas tenu en stock. Prévoir 35 jours pour la livraison.

Là où casque de sécurité et air respirable raccordé sont requis, l'organisation des protections et du flexible fait partie du confort de travail. Le masque 3M Speedglas 9100 MP 27-5702-00SW est la version à adduction d'air du 9100 MP. Il réunit une protection de la tête, un écran de soudage relevable et une visière transparente pour le meulage, et reçoit l'air respirable par la soupape de refroidissement V-100 portée à la ceinture TR-326. L'adaptateur V-199, le support V-112 et le tuyau respiratoire SG-30W sont compris. 3M le destine notamment à la construction, à l'industrie pétrolière et gazière, aux mines et aux transports, là où un casque de protection est exigé en plus du masque de soudeur. Le filtre de soudage, l'alimentation en air respirable et le tuyau d'adduction ne sont pas compris.

Pourquoi choisir le 9100 MP à adduction d'air

Sur un chantier où le casque est obligatoire, la préparation du poste ne se résume pas à sélectionner un filtre de soudage. Le 9100 MP combine un toit rigide, un écran de soudage relevable et une visière transparente pour que ces protections occupent une position cohérente autour de la tête. La vue à travers la visière permet de préparer ou d'inspecter la pièce lorsque l'écran de soudage est relevé.

Cette configuration reçoit l'air par la soupape de refroidissement V-100, portée à la taille. Le soudeur dispose ainsi d'un réglage thermique local au sein d'un système d'adduction correctement alimenté. Il ne dépend pas d'un bloc-piles Adflo pour faire circuler l'air ; en revanche, ses déplacements restent liés au cheminement du tuyau d'alimentation.

Le choix du filtre optique reste séparé, ce qui permet d'équiper la pièce faciale selon les procédés de l'équipe. La configuration rassemble la soupape et les éléments de liaison annoncés, mais ne remplace pas la préparation de l'air respirable et la sélection du flexible autorisé. La protection auditive éventuellement ajoutée doit également correspondre au montage et au bruit du poste.

Applications recommandées

La configuration vise la construction, l'industrie pétrolière et gazière, les transports, l'industrie minière, la fabrication générale, l'entretien industriel et l'infrastructure lourde. On la retrouve sur les chantiers de tuyauterie où un réseau d'air respirable est déjà installé, en réparation d'équipement minier en atelier souterrain et en entretien de raffinerie lors des arrêts planifiés. Le soudeur peut souder, pointer, meuler et faire de l'assemblage mécanique sans changer d'équipement.

Particularités et avantages

• Masque 9100 MP avec protection de la tête, écran de soudage relevable et visière transparente.
• Soupape de refroidissement V-100 avec adaptateur V-199 et support V-112.
• Ceinture TR-326 et tuyau respiratoire SG-30W compris.
• Lentilles latérales pour élargir la vue autour du joint.
• Vendu sans filtre de soudage ni alimentation d'air, à choisir selon la configuration approuvée.

Limites d'utilisation

N'utilisez pas le masque pour le soudage laser, les procédés exigeant une teinte 14 ou plus, ni les gros travaux de soudage au-dessus de la tête avec risque de chute de métal en fusion. Utilisez le filtre de soudage uniquement entre -5 et +55 °C. La soupape V-100 ne produit pas d'air; elle doit être raccordée à une alimentation en air respirable et à un tuyau d'adduction approuvés pour la configuration. Sans filtre de soudage installé, l'écran ne protège pas contre le rayonnement de l'arc. N'utilisez pas cette configuration dans une atmosphère enrichie ou pauvre en oxygène, de concentration inconnue ou immédiatement dangereuse pour la vie ou la santé.

Contenu détaillé de l'ensemble

Vendus séparément : filtre de soudage, alimentation en air respirable et tuyau d'adduction d'air.

Intégration au programme de protection respiratoire

3M annonce un facteur de protection de 25 pour cette configuration utilisée avec un système à adduction d'air homologué. Le programme doit garantir la qualité de l'air fourni, la compatibilité du tuyau et de l'alimentation avec la soupape V-100, la formation du soudeur et les vérifications avant chaque usage. Les respirateurs pour soudeurs de 3M et les accessoires pour respirateur regroupent les pièces liées à ce type de système.

Spécifications et homologations

Plateforme 9100 MP, modèle 27-5702-00SW, coque de protection de tête en polycarbonate (PC), lentilles latérales, écran relevable et visière transparente. Procédés une fois équipé : arc, MIG/MAG, TIG au-delà de 1 A, plasma et pointage. Soupape V-100, adaptateur V-199, support V-112, ceinture TR-326, tuyau SG-30W. Poids emballé : 8.461 lb / 3.838 kg. La configuration documentée est conforme à ANSI Z89.1-2009 type I classe G et ANSI Z87.1-2010; le filtre de soudage est vendu séparément.

Préparation du raccordement sur chantier

Organisez d'abord le parcours du tuyau pour les changements de position et les déplacements prévus. Vérifiez les raccords et les conditions d'alimentation exigées pour la soupape V-100. Un réseau d'air comprimé ne doit pas être considéré automatiquement comme une alimentation d'air respirable.

Ajustez ensuite le casque et la membrane faciale avec les autres EPI du chantier. Installez le filtre de soudage approuvé et vérifiez qu'il reste correctement maintenu lorsque l'écran est relevé puis abaissé. La visière transparente doit être dégagée avant le meulage. Si un flexible est endommagé ou si l'alimentation ne répond plus aux conditions prévues, interrompez l'utilisation selon la procédure du système, plutôt que de compter sur le seul filtre de soudage pour poursuivre le travail.

Entretien et durée de vie

3M recommande de remplacer la coque au plus tard 3 ans après sa date de fabrication, rangement et utilisation cumulés. Remplacez-la plus tôt si elle est endommagée ou a subi un choc important, même sans dommage visible. Avant chaque utilisation, inspectez la protection de la tête, l'écran, la visière, la soupape V-100, le tuyau SG-30W et la ceinture; vérifiez le raccordement à l'alimentation d'air selon la notice 3M. Un tuyau percé, un raccord abîmé ou une coque fissurée imposent le remplacement. Nettoyez la coque sans solvant et rangez l'ensemble, tuyau non plié, à l'abri de la chaleur et des projections.

FAQ : le masque 9100 MP à adduction d'air 27-5702-00SW

Le 27-5702-00SW comprend-il un filtre de soudage?

Non. Le masque est vendu sans filtre de soudage; installez un filtre de la série 9100 et ses plaques avant de souder.

Faut-il prévoir une alimentation en air respirable?

Oui. La soupape V-100 se raccorde à une alimentation en air respirable et à un tuyau d'adduction approuvés, vendus séparément.

Ce masque protège-t-il aussi la tête?

Oui. La configuration documentée par 3M est conforme à ANSI Z89.1-2009 type I classe G.

Peut-on meuler avec ce 9100 MP?

Oui. On relève l'écran de soudage et on travaille derrière la visière transparente.

Peut-on brancher cet ensemble sur n'importe quel compresseur?

Non. L'alimentation doit fournir de l'air respirable et respecter les conditions 3M pour la soupape, les raccords et le tuyau autorisé. La V-100 n'est pas un filtre qui transforme l'air comprimé d'atelier en air respirable. Faites définir l'installation avant l'utilisation.

Suggestions complémentaires

Pour les assemblages de tuyauterie sur chantier, préparez les vérifications hors arc avec des lunettes (YAU2500); protégez les mains au positionnement des brides froides avec des gants (G132); vérifiez la compatibilité de la protection auditive avec le casque avec une coquille (OPH10B); signalez le passage du tuyau d’air avec du balisage (ECT3RE9); isolez l’aire d’intervention avec un repère (ECT3YE7).

Pour la maintenance de cette configuration, sélectionnez les composants correspondant aux pièces à remplacer : élément (R27-0099-52) Trousse de pivot Speedglas 3M pour masque de soudage 9100 MP, gaine (RSG15) de tuyau. Pour cette configuration, vérifiez le modèle indiqué sur la pièce usée avant toute intervention; les pièces des autres séries ne sont pas interchangeables par défaut. Pour comparer cette configuration à d’autres montages, consultez aussi variante (RG5-01V), solution (R37-1101-00SW), modèle (R37-1101-30iSW-CA). Comparez le contenu de ces articles avec cette configuration; les pièces ne sont pas présumées interchangeables.
