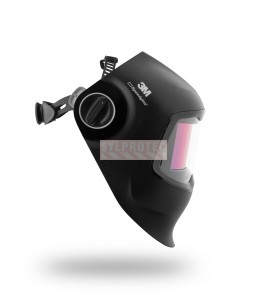

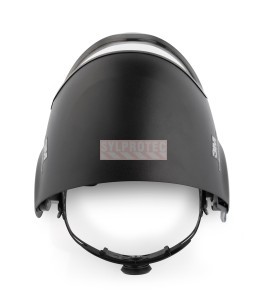

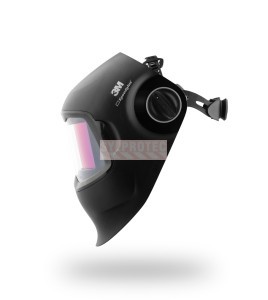

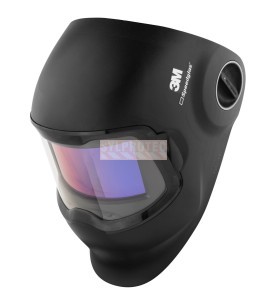

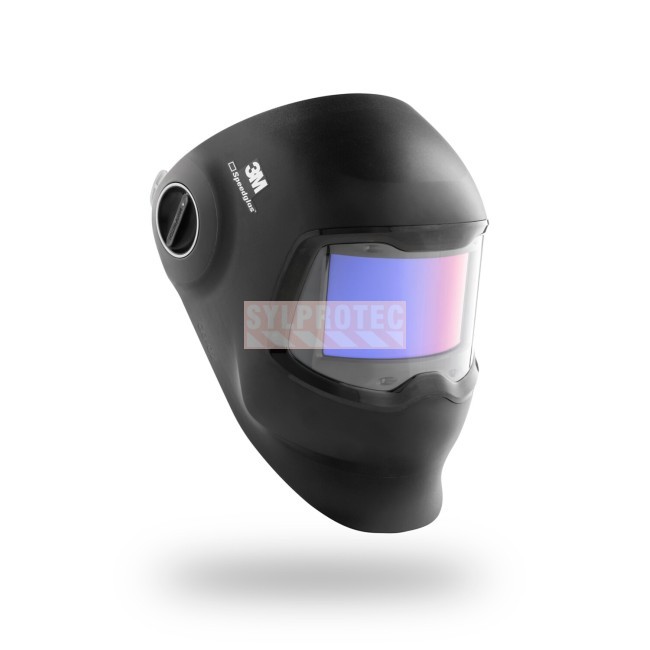

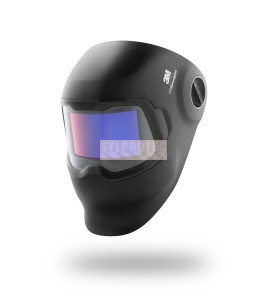

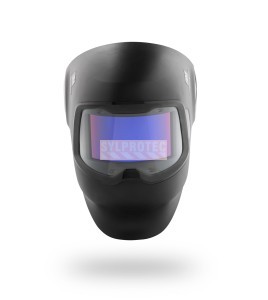

Masque de soudeur 3M Speedglas G5-02 avec filtre courbé 08-0100-50iC

Masque de soudeur 3M Speedglas G5-02 avec filtre courbé 08-0100-50iC

Code du fabricant 3M : 7100239917, modèle 08-0100-50iC

Cet article n'est pas tenu en stock. Le délai de livraison varie selon le fabricant ; communiquez avec nous pour connaître la date de livraison.

Un joint TIG fin demande de suivre la torche sans perdre les bords de la pièce de vue. Le verre courbé répond à cette recherche de précision. Le masque de soudeur 3M Speedglas G5-02 08-0100-50iC arrive complet : filtre photosensible courbé G5-02, serre-tête, chiffon de nettoyage et sac. Le filtre épouse la courbe du masque et dégage une fenêtre de 5.9 X 3 po / 150 X 76 mm, ce qui élargit la vue sur le joint et sur les côtés de la pièce. À l'état clair, la teinte 2.5 aide à placer l'électrode ou la torche avant l'amorçage; le filtre passe ensuite à la teinte sombre choisie entre 8 et 12. Ses 4 capteurs et ses 6 niveaux de sensibilité visent l'arc électrique, le MIG/MAG, le TIG au-delà de 1 A et le plasma.

Pourquoi choisir le masque G5-02 avec filtre courbé

Sur une soudure de précision, le regard doit pouvoir suivre le bain de fusion et les bords du joint. Le verre courbé du G5-02 élargit la vue latérale sans imposer la largeur d'un masque à grand filtre plat. Sa forme et le profil rapproché de la coque contribuent aussi à réduire les reflets gênants à l'intérieur. La technologie à couleur naturelle facilite la distinction des couleurs et des contrastes, avant l'amorçage comme pendant le cordon.

3M a également rapproché le centre de gravité de la tête pour mieux répartir le poids. L'intérêt se ressent quand le soudeur garde longtemps la même position devant une petite pièce. Les conduits d'évacuation de l'air expiré contribuent à limiter l'accumulation de chaleur et d'humidité dans le masque. Il s'agit d'une ventilation passive de confort : cette configuration ne contient aucun respirateur Adflo.

Le filtre, son serre-tête et les accessoires de rangement arrivent ensemble. Le choix porte donc sur un équipement optique complet, particulièrement intéressant pour les travaux TIG soignés, sans devoir sélectionner séparément un filtre courbé compatible.

Applications recommandées

3M destine ce masque aux soudeurs des transports, de la construction, de la fabrication générale, de l'entretien militaire et de l'industrie minière. En atelier de fabrication, il suit les postes de soudage à l'arc et MIG/MAG où l'on enchaîne les pointages et les cordons sans relever le masque. Sur un chantier ou dans un garage de flotte, sa fenêtre courbe aide à suivre une soudure qui tourne autour d'un tube ou d'un longeron. Le soudeur TIG qui travaille au-delà de 1 A et l'opérateur de coupage plasma retrouvent le même équipement de protection des yeux et du visage.

Particularités et avantages

• Filtre photosensible courbé G5-02 08-0000-50iC compris.
• Fenêtre de visualisation de 5.9 X 3 po / 150 X 76 mm qui élargit le champ autour du joint.
• Teinte claire 2.5 et teintes sombres réglables de 8 à 12.
• 4 capteurs et 6 niveaux de sensibilité pour l'arc, le MIG/MAG, le TIG au-delà de 1 A et le plasma.
• Coque en polyphtalamide (PPA), serre-tête, chiffon de nettoyage et sac livrés avec le masque.

Limites d'utilisation

Utilisez le masque uniquement entre -5 et +55 °C. Ne l'utilisez pas dans une zone où un contact avec une flamme nue est possible. Le G5-02 ne convient pas au meulage ni aux procédés exigeant une teinte supérieure à 12. Ce masque ne convient pas au soudage laser. 3M exclut aussi les gros travaux de soudage au-dessus de la tête qui exposent au métal en fusion. Il protège les yeux et le visage; il ne constitue pas une protection respiratoire contre les fumées de soudage, qui doit être choisie séparément selon l'évaluation du poste.

Réglez la teinte sombre selon le tableau de la notice 3M du filtre G5-02, pour le procédé et l'intensité réellement utilisés.

Contenu détaillé de l'ensemble

Le masque, le filtre et les accessoires sont livrés ensemble, dans une caisse d'une unité.

Sélection, ajustement et contrôle du filtre

Ajustez le serre-tête pour que le masque reste stable en position basse comme en position relevée, puis choisissez la sensibilité parmi les 6 niveaux selon le procédé : le réglage doit déclencher l'obscurcissement à l'amorçage sans réagir à l'éclairage ambiant. Avant de souder, contrôlez que les 4 capteurs sont dégagés et que le filtre passe bien de la teinte 2.5 à la teinte sombre choisie.

Un filtre qui ne s'obscurcit pas, qui scintille ou dont la vision est rayée doit être retiré du service jusqu'à son remplacement.

Spécifications et homologations

Plateforme G5-02, filtre courbé 08-0000-50iC, teinte claire 2.5, teintes sombres 8 à 12, fenêtre de 5.9 X 3 po / 150 X 76 mm, 4 capteurs et 6 niveaux de sensibilité. Coque en polyphtalamide (PPA), couleur noire. Poids du masque avec filtre et serre-tête : 1.179 lb / 0.535 kg. Le G5-02 assemblé selon la notice est conforme à ANSI Z87.1. Vendu à l'unité.

Une vue stable pour le travail TIG

Commencez par régler la hauteur et le serrage du serre-tête, puis la distance entre le visage et le filtre. Une position stable évite de devoir retenir le masque avec le cou lorsque le regard descend vers le joint. Réglez ensuite la teinte, la sensibilité et le délai de retour à l'état clair selon le procédé et les instructions du filtre. Les commandes de teinte et de sensibilité sont placées près des coins inférieurs de la fenêtre pour en faciliter l'accès.

Avant un travail TIG de faible intensité, vérifiez le déclenchement dans la position réelle de soudage et gardez les capteurs dégagés. Inspectez les plaques de protection courbées : une surface couverte de projections peut annuler l'avantage du grand champ. Remplacez une plaque abîmée par le modèle G5-02 approprié plutôt que d'essayer d'y adapter une plaque plate.

Entretien et durée de vie

Avant chaque utilisation, vérifiez que le masque est complet, intact et bien assemblé, puis remplacez sans attendre une pièce fissurée ou déformée. Essuyez la coque sans solvant, sans l'immerger et sans y pulvériser directement de liquide; le chiffon fourni sert au nettoyage courant. Rangez le masque dans son sac entre deux quarts pour protéger le filtre courbé des projections et des rayures.

FAQ : le masque G5-02 08-0100-50iC

Le filtre de soudage est-il inclus avec le masque G5-02?

Oui. Le filtre photosensible courbé G5-02 08-0000-50iC est compris, avec le serre-tête, un chiffon de nettoyage et un sac.

Quelles teintes offre le filtre courbé?

Le filtre reste en teinte 2.5 à l'état clair et se règle de 8 à 12 en teinte sombre. Le choix se fait selon le tableau de la notice 3M du filtre.

Ce masque convient-il au soudage TIG?

3M indique l'arc, le MIG/MAG, le TIG au-delà de 1 A et le plasma. La sensibilité se règle sur 6 niveaux selon le procédé.

Quelle est la taille de la zone de vision?

La fenêtre du filtre courbé offre 5.9 X 3 po / 150 X 76 mm selon 3M.

Que change le filtre courbé pendant une soudure de précision?

Il ouvre davantage la vue sur les côtés du joint tout en permettant une coque mince. 3M associe cette géométrie à une réduction des reflets internes et à une meilleure répartition du poids. Le gain de visibilité suppose des plaques propres et des réglages adaptés au procédé.

Suggestions complémentaires

Pour le soudeur de flotte qui répare des châssis avec ce masque, prévoyez des lunettes (YAS1101) Solus à lentilles transparentes antibuée à porter dessous, ainsi que des gants (G378GKGVBE) Endura Pro résistants aux coupures et aux chocs pour manipuler les pièces découpées. Une coquille (OPH6B) antibruit serre-nuque H6B peut compléter la protection auditive après vérification de son ajustement avec le masque, et le respirateur (R8214) pour soudeur avec soupape complète le poste lorsque l'évaluation l'autorise. Délimitez enfin l'aire de travail avec du ruban (ECT750) autocollant rayé noir et jaune.

Les plaques de protection et les pièces de rechange propres au G5-02 se choisissent par leur modèle 3M exact, car elles ne sont pas interchangeables avec celles des autres séries Speedglas. Conservez le sac et le chiffon fournis pour protéger le filtre courbé 08-0000-50iC entre les quarts. Pour comparer le modèle 08-0100-50iC à des configurations distinctes, consultez aussi variante (R04-0112-00NC), solution (RG5-01), modèle (R06-0300-52SW), masque (RG5-03-E09-0100), ensemble (RG5-03E). Comparez le contenu de ces articles avec le modèle 08-0100-50iC; les pièces ne sont pas présumées interchangeables.
